Гравиметры CG-5 Autograv, 60415-15

Назначение

Гравиметр CG-5 Autograv (далее - гравиметр) предназначен для измерений разности значений ускорения свободного падения, проводимых с неподвижного объекта.

Описание

Принцип действия гравиметра основан на преобразовании чувствительным элементом разности значений ускорения свободного падения в электрическое напряжение.

Основу чувствительного элемента составляет упругая система (пружина) из плавленого кварца.

Гравитационная сила, действующая на контрольную массу, уравновешивается пружиной и сравнительно небольшой электростатической восстанавливающей силой. Положение массы, которое воспринимается емкостным датчиком смещения, изменяется под действием силы тяжести. Автоматическая цепь обратной связи подает напряжение постоянного тока на обкладки конденсатора, в результате чего создается электростатическая сила, воздействующая на массу и возвращающая её обратно в нейтральное положение.

Напряжение обратной связи, которое является мерой проекции разности значений ускорения свободного падения на ось чувствительности, преобразуется в цифровой сигнал и передаётся в систему сбора данных для последующей обработки, сохранения и отображения.

Для защиты от изменений температуры внешней среды и атмосферного давления чувствительный элемент гравиметра расположен в вакуумной камере с температурной стабилизацией.

Гравиметр снабжен приемником GPS, позволяющим определять координаты пункта наблюдения (измерения) по космической навигационной системе, а также выполнять установку показаний часов реального времени гравиметра по всемирному координированному времени -шкале UTC.

Электропитание гравиметра осуществляется либо от встроенной аккумуляторной батареи напряжением 11,1 В, либо от внешнего источника постоянного тока напряжением 15 В.

Все узлы гравиметра смонтированы в едином корпусе, в верхней части которого расположена панель управления, включающая в себя графический дисплей и клавиши управления.

На объекте съёмки гравиметр устанавливается при помощи треноги, снабженной регулировочными винтами.

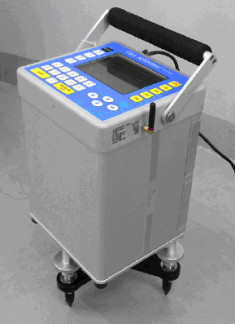

Внешний вид гравиметра представлен на рисунке 1.

Программное обеспечение

Гравиметр поставляется вместе со встроенным программным обеспечением CG-5 Operating Software.

Встроенное программное обеспечение установлено в ПЗУ гравиметра и предназначена для обеспечения функциональности гравиметра. Оно обеспечивает

-    проведение измерений, хранение и передачу результатов измерений;

-    ввод, хранение и отображение функциональных параметров гравиметра;

-    ввод, хранение и отображение данных о месте проведения измерений;

-    проведение операций обслуживания и калибровки гравиметра.

Встроенное программное обеспечение состоит из файлов: newt_4_2.sys, NEWT.AB, NEWT.ABX, NEWT.BDX, NEWT.BIN, newt_4_2.dwn.

Гравиметр может работать с автономным программным обеспечением SCTUTIL.

К метрологически значимому относится всё встроенное ПО.

Таблица 1

*-все контрольные суммы указаны для версии ПО 4.2 Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р50.2077-2014.

Технические характеристики

Метрологические и технические характеристики гравиметра приведены в таблице 2.

Таблица 2

Рабочие условия эксплуатации гравиметра

-    температура окружающей среды, °С    от минус 40 до +45

-    диапазон значений географической широты места

использования    от 75° S до 75° N

Знак утверждения типа

Знак утверждения типа наносится на корпус гравиметра несмываемой краской и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 253-14-213 «Гравиметр CG-5 Autograv. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26.11.2014 г.

Основные средства поверки: установка для передачи единицы ускорения относительным гравиметрам инерциальным методом из состава ГЭТ 190-2011. Пределы допускаемой абсолютной погрешности ±2 мкГал.

Сведения о методах измерений

Методика измерений содержится в документе: «Гравиметр CG-5 Autograv. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к гравиметрам CG-5 Autograv

1.    ГОСТ Р 8.715-2010 ГСИ. «Государственная поверочная схема для средств измерений ускорения свободного падения».

2.    Приказ Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требованиям к ним, в том числе показаний точности измерений» (Приложение 1, пункты 1.2, 4.5 и Приложение 2, пункты 1.2, 4.5);

3.    Техническая документация изготовителя.

Рекомендации к применению

Осуществление геодезической и картографической деятельности.
