Специалисты Уральского НИИ метрологии – филиала ВНИИМ им. Д. И. Менделеева (Росстандарт) разработали и провели испытания набора из пяти типов стандартных образцов пористости горных пород (имитаторов) ГСО 12048-2022/ГСО 12052-2022. Набор, получивший индекс «СО ЯМР-ПОР», создан для метрологического обеспечения средств измерений пористости, принцип действия которых основан на явлении ядерного магнитного резонанса (ЯМР). Такие приборы в настоящее время только появляются в нефтедобывающей промышленности и очень в ней востребованы.
Разработка была предпринята совместно с ООО «ТНГ-Групп» (Бугульма, Татарстан). Предприятие создало российский анализатор пористости «ЯМР-КЕРН». Задачу метрологического обеспечения корректной работы этих приборов и должен решить набор «СО ЯМР-ПОР». Предприятие выступает также изготовителем исходного материала стандартных образцов.

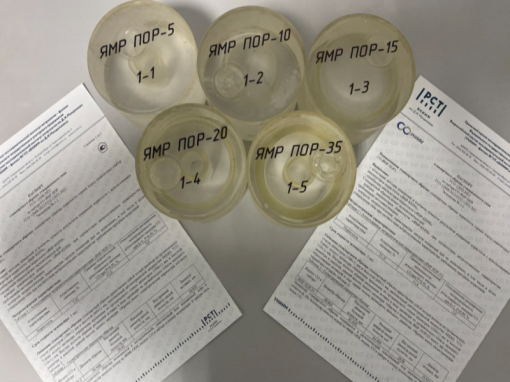

Образцы из набора представляют собой полые цилиндры из органического стекла диаметром 100 мм и высотой 80 мм. Объём внутренней полости образца, заполненный водородсодержащей жидкостью, измеряется геометрическим и весовым методом. Внутренняя полость имитирует заполненные нефтью поры настоящих горных пород. Сигнал ЯМР-анализатору дает водородсодержащая жидкость. Диапазон аттестованных значений пористости образцов составляет от 3 % до 50 %, а границы относительной погрешности аттестованных значений не превышают ±3 %, рассказали в лаборатории метрологического обеспечения наноиндустрии, спектральных методов анализа и стандартных образцов.
Там добавили, что образцы из набора «СО ЯМР-ПОР» также применимы для метрологического обеспечения работы других средств измерений пористости, имеющих схожий принцип действия. Такие приборы имеют большую практическую значимость для нефтегазовой отрасли, в частности, для геологоразведки. Они позволяют провести экспресс-анализ важных характеристик извлеченных образцов керна прямо на месторождении, без развертывания сложного лабораторного оборудования.
