| Номер в госреестре | 10142-15 |
| Наименование СИ | Тахометры электронные |
| Обозначение типа СИ | ТЭ-Д |
| Изготовитель | Публичное акционерное общество «Саранский приборостроительный завод» (ПАО «Саранский приборостроительный завод»), г. Саранск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометр электронный ТЭ-Д (в дальнейшем - тахометр) предназначен для непрерывного дистанционного измерения частоты вращения, ее преобразования в электрические импульсы, срабатывания уставок нижнего (НУ) и верхнего (ВУ) уровней измеряемой величины и отображения результата измерения на цифровом индикаторе.
Тахометр состоит из первичного преобразователя и показывающего прибора.
Принцип работы тахометра основан на преобразовании частоты вращения вала первичного преобразователя в последовательность прямоугольных импульсов, которые по двухпроводной линии связи поступают на показывающий прибор, который их считывает и отображает это значение на цифровом индикаторе.
Первичный преобразователь выпускается двух типов: ППЭ-Д и ДЭМ.
При работе первичного преобразователя ППЭ-Д вращение зубчатого диска приводит к периодическому прерыванию излучения в оптическом канале оптопары и на выходе преобразователя возникает электрический сигнал переменного напряжения. Частота следования импульсов напряжения пропорциональна частоте вращения вала первичного преобразователя и количеству зубьев вращающегося диска.
В основе работы первичного преобразователя ДЭМ заложен принцип электомагнитной индукции: вращение диска вызывает изменение магнитного потока через катушку индуктивности преобразователя, в результате чего в катушке наводится переменное напряжение с частотой пропорциональной скорости вращения вала. Наведенное напряжение поступает на вход усилителя и преобразуется в импульсную последовательность. Импульсы с выхода усилителя поступают на вход формирователя длительности и частоты импульсов, который управляет работой электронного ключа.

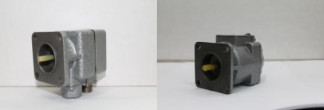

Общий вид первичных преобразователей ППЭ-Д и ДЭМ представлен на рисунке 1.
Показывающий прибор ТЭ-Д тахометра состоит из корпуса и размещенного в нем электронного блока, в состав которого входит светодиодный индикатор, узлы цифровой обработки, управления, питания, формирования временного интервала и защиты. В зависимости от наличия уставок показывающий прибор тахометра выпускается двух типов - с уставками и без уставок.
Общий вид показывающего прибора ТЭ-Д представлен на рисунке 2.
В зависимости от первичного преобразователя, коэффициент тахометра может иметь два значения: 1:1 - для преобразователей ППЭ-Д1, ДЭМ, ДЭМ-1 и ДЭМ С и 1:2 - для преобразователей
ППЭ-Д2. Значения диапазона показаний тахометра в зависимости от типа первичного преобразователя и коэффициента тахометра приведены в таблице 1.
Таблица 1
| Тип первичного преобразователя | Значение диапазона показаний входной частоты вращения, об/мин | Коэффициент тахометра | Примечание |
| П11Э-Д1 | от 1 до 5000 | 1 : 1 | |
| 1ШЭ-Д2 | от 1 до 10000 | 1 : 2 | |
| ДЭМ | от 100 до 5000 | 1 : 1 | |
| ДЭМ-1 | от 100 до 5000 | 1 : 1 | |
| ДЭМ С | от 100 до 5000 | 1 : 1 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Название характеристики | Значение |
| Диапазоны измерений частоты вращения f, об/мин, при использовании первичного преобразователя: - ППЭ-Д1, ППЭ-Д2 - ДЭМ, ДЭМ-1, ДЭМ С | от 1 до 5000 от 100 до 5000 |
| Диапазон показаний входной частоты вращения, об/мин | от 1 до 10000 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты вращения А, об/мин | ±(0,001Т+1М) М - цена деления наименьшего разряда |
| Пределы допускаемой дополнительной абсолютной погрешности тахометра, вызванные изменением температуры окружающего воздуха в месте установки показывающего прибора от 20°С до крайнего значения рабочей температуры, об/мин |
| Название характеристики | Значение |
| - в диапазоне от -40 до 20°С - в диапазоне от 20° до 60°С | ±3(0,001Г+1М) ±2-(0,001Г+1м) |
| Пределы допускаемой дополнительной абсолютной погрешности показаний тахометра, вызванные изменением напряжения питания постоянного тока показывающего прибора, об/мин | ±0,5-Д |
| Пределы допускаемой дополнительной абсолютной погрешности тахометра, вызванные изменением напряжения питания выпрямленного тока показывающего прибора, об/мин | ±0,5-Д |
| Пределы допускаемой абсолютной погрешности срабатывания уставок тахометра, об/мин. | ±(0,001Т+1М) |
| Класс точности тахометра | 0,1 |
| Количество значащих разрядов индикатора | 6 |
| Дискретность измерения, об/мин. | 1 |
| Рабочие условия эксплуатации: -атмосферное давление, кПа - относительная влажность при температуре окружающего воздуха 27°С, % -температура окружающей среды, °С, для 1. Показывающего прибора -ТЭ-Д-ОМ5 -ТЭ-Д-ОМ4 2. Первичного преобразователя ППЭ-Д1 (ППЭ-Д2) 3. Первичного преобразователя ДЭМ -ДЭМ (ДЭМ-1) -ДЭМ С | 63 - 101 30 до 80 от минус 40 до 60 от минус 10 до 60 от минус 40 до 80 от минус 40 до 80 от минус 40 до 100 |
| Напряжение питания, В - постоянного тока - выпрямленного тока | 24 - 62 27 -24 7 |
| Потребляемая мощность, ВА, не более | 6 |
| Г абаритные размеры, мм не более - показывающего прибора - первичного преобразователя ППЭ-Д - первичного преобразователя ДЭМ - переходной коробки | 92,5x62,5x117 62,5x75x108,5 105,5x63x137 50x59x27 |
| Масса, кг, не более - показывающего прибора - первичного преобразователя ППЭ-Д - первичного преобразователя ДЭМ - переходной коробки | 0,48 0,55 0,7 0,07 |
| Вибропрочность при воздействии синусоидальной вибрации - для показывающих приборов - частота, Гц - амплитуда смещения, мм - амплитуда виброускорения, м/с2 - для первичных преобразователей - частота, Гц -амплитуда смещения, мм - амплитуда виброускорения, м/с2 | 5-50 (50-5000) 0,4 40-100 5-50 (50-5000) 1 100 |
| Название характеристики | Значение |
| Ударопрочность при воздействии механических ударов - многократных (длительностью от 6 до 12,5 мс), м/с - одиночных (длительностью от 0,5 до 2 мс) | 150 4900 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 50000 |
Знак утверждения типа наносится на корпус показывающего прибора методом лазерной гравировки и титульный лист руководства по эксплуатации ЦТКА.402141.001 РЭ «Тахометр электронный ТЭ-Д. Руководство по эксплуатации» типографским способом.
| Наименование | Кол. | Примечание |
| Прибор показывающий ТД-Э | 1 шт. | Комплектность поставки тахометра определяется при заказе |
| Преобразователь первичный ДЭМ | 1 шт. | |
| Преобразователь первичный ДЭМ-1 | 1 шт. | |
| Преобразователь первичный ДЭМ-С | 1 шт. | |
| Преобразователь первичный ППЭ-Д 1 | 1 шт. | |
| Преобразователь первичный ППЭ-Д2 | 1 шт. | |
| Коробка переходная | 1 шт. | |
| Розетка 2РМДТ18КПН4Г5В1В (2РМДТ18КПН7Г5В1В) | 1 шт. | |
| Паспорт ЦТКА.402233.001 ПС | 1 экз. | |
| Руководство по эксплуатации ЦТКА.402141.001 РЭ | 1 экз. | Не менее 1 экз. на партию |
осуществляется в соответствии с ГОСТ Р 8.719-2010 «ГСИ. Тахометры. Методика поверки».
Основные средства поверки:
- частотомер электронно-счетный 53131 А, диапазон измерения частоты (0-225) МГц, относительная погрешность измерения частоты 5*10-6.
- тахометрическая установка поверочная УТ05-60, диапазон частот вращения (10-60000) об/мин, пределы допускаемой относительной погрешности измерения частоты вращения ±0,05 %.
Методика измерений содержится в документе ЦТКА.402141.001 РЭ «Тахометр электронный ТЭ-Д. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахометрам электронным ТД-Э
1. ГОСТ 21339-82 «Тахометры. Общие технические условия»;
2. ГОСТ Р 8.719-2010 «ГСИ. Тахометры. Методика поверки».
3. Технические условия ТУ25-7304.0001-86 «Тахометры электронные ТЭ-Д».
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 145 |
| Поверителей | 21 |
| Актуальность данных | 18.11.2024 |
