| Номер в госреестре | 10866-12 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | 9035 ДСТ |
| Изготовитель | ООО Завод "СибТензоПрибор", г. Топки |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики силоизмерительные тензорезисторные 9035 ДСТ (далее - датчики) предназначены для преобразования измеряемой силы в аналоговый нормированный электрический сигнал.
Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонале моста электрического сигнала, изменяющегося пропорционально нагрузке.

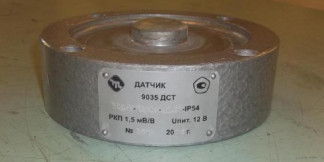

Датчики состоят из упругого элемента с фольговыми тензорезисторами, соединенными с ним клеевой основой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется электрический аналоговый сигнал, пропорциональный измеряемому усилию. Упругий элемент и тензорезисторы находятся в защитном корпусе, на котором установлен выходной разъем или кабельный вывод, через который осуществляется соединение датчика со вторичной аппаратурой.
Направление измеряемой силы - сжатие.
Обозначение датчиков 9035 ДСТ -10Р -0,10-Д3-1Р54 9035 ДСТ - обозначений типа;
10 - номинальное усилие (кН);
Р - модификация с выходным разъемом (К - модификация с кабельным выводом);
0,10 - категория точности по ГОСТ 28836-90;
Д3 - группа исполнения по ГОСТ Р 52931-2008;
IP 54 - степень защиты по ГОСТ 14254-96.
Технические характеристикиЗначения технических характеристик указаны в Таблица 1 | Лист № 2 всего листов 3 таблице 1. |
| Категория точности по ГОСТ 28836 | 0,1; 0,25 |
| Номинальное усилие (РНОМ), кН | 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 50,0; 100,0 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке | 1,5 мВ/В |
| Диапазон рабочих температур | от минус 50 до плюс 50 о С |
| Электрическое сопротивление датчиков, Ом - входное | 380 ± 2,0 |
| - выходное | 400 ± 4,0 |
| Электрическое питание датчиков постоянным током, В | 12 |
| Габаритные размеры датчиков (диаметр х высота), мм, не более: - для номинальных усилий 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 кН | 0145 х 52 |
| - для номинального усилия 50,0 кН | 0165 х 60 |
| - для номинального усилия 100,0 кН | 0165 х 70 |
| Масса (без учета кабеля), кг, не более: - для номинальных усилий 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 кН | 3,6 |
| - для номинального усилия 50,0; 100,0 кН | 6,5 |
Значения метрологических характеристик в зависимости от категории точности датчика не должны превышать указанных в таблице 2.
Таблица 2
| Наименование составляющей погрешности | Пределы допускаемых значений составляющей погрешности, % от номинального значения РКП | |
| 0,10 | 0,25 | |
| Систематическая составляющая | ± 0,10 | ± 0,25 |
| Среднее квадратическое отклонение (СКО) случайной составляющей | ± 0,05 | ± 0,125 |
| Г истерезис | 0,10 | 0,25 |
| Нелинейность | ± 0,10 | ± 0,25 |
| Изменение НКП при изменении температуры на 10 °С | ± 0,05 | ± 0,125 |
| Изменение РКП при изменении температуры на 10 °С | ± 0,05 | ± 0,125 |
Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 РНОМ.
Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин
Классификация по влагоустойчивости (справочно).....................................СН
Степень защиты по ГОСТ 14254 .........................................................IP 54
Значение вероятности безотказной работы за 2000 ч ..................................0,94
Средний срок службы, лет, не менее .......................................................10
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 2.320.013 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.
Датчик ..........................................................................................1 шт.
Руководство по эксплуатации (совмещенное с паспортом) АЖЕ 2.320.013 РЭ ..1 экз. Методика поверки.............................................................................1 экз.
осуществляется по документу МП 10866-12 «Датчики силоизмерительные тензорезисторные 4126 ДСТ, 4162 ДСТ, 4184 ДСТ, 9035 ДСТ. Методика поверки», утвержденному ФГУП «СНИИМ» в 2012 г.
Основное поверочное оборудование: силовоспроизводящие установки по ГОСТ 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,02%, показывающий измерительный прибор с пределами допускаемой погрешности ± 0,02% от измеряемой величины.
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным 9035 ДСТ
1 ГОСТ 8.663-2009 «Государственная поверочная схема для средств измерения силы»;
2 ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»
3 ТУ 4273-007-92761468-2011 «Датчики силоизмерительные тензорезисторные 9035 ДСТ. Технические условия»
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
