Кислородомеры АЖА-101М, 11665-14

Назначение

Кислородомеры АЖА-101М (далее приборы) предназначены для оперативного измерения массовой концентрации растворенного в воде кислорода и температуры в пробах природных и сточных вод, а также в открытых водоемах.

Описание

В основу принципа измерений массовой концентрации растворенного в воде кислорода положен амперометрический метод, в котором используется зависимость диффузионного тока при постоянном потенциале индикаторного электрода от содержания измеряемого кислорода в воде.

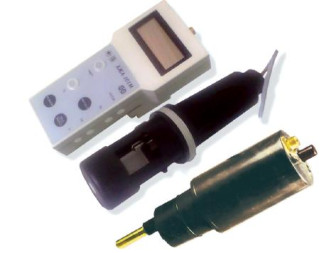

Кислородомеры являются портативными приборами с автономным питанием. Для стационарных условий предусмотрено питание от однофазной сети переменного тока. Конструктивно приборы состоят из измерительного преобразователя и датчика. На передней панели измерительного преобразователя расположены органы управления, настройки и жидкокристаллический экран, отображающий результаты измерений. Датчики включают измерительную ячейку, входные усилители и датчик температуры с переключателем, обеспечивающим автоматическую термокомпенсацию.

В зависимости от типа датчика предусмотрены три модификации приборов: АЖА-101М - с датчиком погружного типа;

АЖА-101.1М - с датчиком для проведения анализа воды в колбе;

АЖА-101.2М - с датчиками двух типов, входящих в предыдущие модификации.

1

2

Технические характеристики

Диапазоны измерений и пределы основной абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм1:

(от 0,0 до 19,0) ± (0,2 + 0,01 А) (от 0,0 до 30,0) ± (0,4 + 0,01 А) Диапазоны измерений и пределы основной относительной погрешности измерений относительной массовой концентрации растворенного в воде кислорода, %

(от 0 до 199) ± (2 + 0,01 А)

(от 0 до 320) ± (4 + 0,01 А)

Диапазон показаний массовой концентрации растворенного в воде кислорода, мг/дм3:

от 30 до 50

Диапазон показаний относительной массовой концентрации растворенного в воде кислорода, %    от 320 до 500 Диапазон и пределы абсолютной погрешности измерений температуры анализируемой среды, оС ( от 0,0 до 50,0) ± 0,5 Пределы допускаемой дополнительной погрешности измерений массовой концентрации в воде кислорода, вызванной изменением температуры анализируемой среды на каждые 5оС в пределах (0 - 40) о С, в долях основной погрешности ± 1 Время выхода на режим, мин 15 Время установления показаний (to,9), мин 2 Характеристики источников питания:

напряжение постоянного тока, В    5 - 6

сила постоянного тока, мА    15

напряжение переменного тока, В    220 -33

частота переменного тока, Гц    (50 ± 1)

Потребляемая мощность, В • А    15

Габаритные размеры, мм, не более:

-    преобразователь    245х115х75

-    датчик погружного типа    0 76Х270

-    датчик дл измерения в колбе    0 58x220 Масса модели, кг, не более:

-    АЖА - 101М    3,0

-    АЖА - 101.1М    2,5

-    АЖА - 101.2М    4,0 Средняя наработка на отказ преобразователя с учетом

технического обслуживания, ч, не менее    10000

Средний срок службы, лет_10_

Примечание 1- относительная массовая концентрация растворенного кислорода это - доля массовой концентрации растворенного кислорода от массовой концентрации насыщения воды кислородом воздуха при одинаковой температуре воды;

2 - А - массовая концентрация растворенного в воде кислорода, мг/дм3_

Знак утверждения типа

наносится на лицевую панель прибора и титульный лист эксплуатационных документов типографским способом.

Комплектность

Комплект поставки соответствует таблице 3.

Таблица 3

Поверка

осуществляют по документу Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки».

Средства поверки и вспомогательные средства перечислены в документе Р 50.2.045-2005.

Сведения о методах измерений

приведены в руководстве по эксплуатации 5М2.840.081-09РЭ, п.2.

Нормативные и технические документы, устанавливающие требования к кисло-родомерам АЖА-101М:

Технические условия ТУ 25-7410.0007-90, Республика Беларусь Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки».

Рекомендации к применению

-вне сферы государственного регулирования.
