| Номер в госреестре | 11665-20 |
| Наименование СИ | Кислородомеры |
| Обозначение типа СИ | АЖА-101М |
| Изготовитель | ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель |
| Год регистрации | 2020 |
| Срок свидетельства | 20.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кислородомеры АЖА-101М (далее приборы) предназначены для оперативного измерения массовой концентрации растворенного в воде кислорода и температуры в пробах природных и сточных вод, а также в открытых водоемах.
В основу принципа измерений массовой концентрации растворенного в воде кислорода положен полярографический метод измерений, в котором используется зависимость содержания измеряемого кислорода от диффузионного тока при постоянном напряжении, соответствующем восстановлению на индикаторном электроде (катоде) молекулярного кислорода.

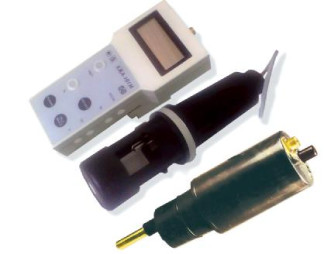

Кислородомеры являются портативными приборами с автономным питанием. Для стационарных условий предусмотрено питание от однофазной сети переменного тока. Конструктивно приборы состоят из измерительного преобразователя и датчика. На передней панели измерительного преобразователя расположены органы управления, настройки и жидкокристаллический экран, отображающий результаты измерений. Датчики включают измерительную ячейку, входные усилители и датчик температуры с переключателем, обеспечивающим автоматическую термокомпенсацию. Напряжение поляризации индикаторного электрода (катода) по отношению к вспомогательному электроду (катоду) обеспечивает внешний источник питания.
В зависимости от типа датчика предусмотрены три модификации приборов:
АЖА-101М - с датчиком погружного типа;
АЖА-101.1М - с датчиком для проведения анализа воды в колбе;
АЖА-101.2М - с датчиками двух типов, входящих в предыдущие модификации.
1
Пломба
Таблица 1- Метрологические характеристики кислородомера АЖА-101М
| Характеристика | Значение |
| Диапазон измерений прибора массовой концентрации растворенного в воде кислорода, мг/дм1 | от 0,00 до 19,99 от 0 до 30,0 |
| Пределы допускаемой основной абсолютной погрешности измерений прибора массовой концентрации О2 в диапазоне, мг/дм3: - от 0,00 до 19,99 - от 0,0 до 30,0 | ± (0,2+0,01 А) ± (0,4+0,01 А), где А- массовая концентрация О2 |
| Диапазон измерений прибора относительной массовой концентрации растворенного в воде кислорода, % | от 0,0 до 199,9 от 0,0 до 320 |
| Пределы допускаемой основной абсолютной погрешности измерений прибора относительной массовой концентрации О2, %, в диапазоне: - от 0,0 до 199,9 - от 0,0 до 320 | ± (2+0,01 А) ± (4+0,01 а) |
| Диапазон измерений измерительного преобразователя массовой концентрации растворенного О2, мг/дм3 | от 0,0 до 19,99 от 0,0 до 50,0 |
| Пределы допускаемой основной абсолютной погрешности измерений измерительного преобразователя массовой концентрации растворенного О2 в пределах массовой концентрации, мг/дм3: - от 0,0 до 19,99 - от 0,0 до 50,0 | ± (0,04+0,005А), ± (0,2+0,005А), |
| Диапазон измерений прибора и преобразователя темпера»-» о/"ч туры анализируемой среды, С | от 0 до + 50 |
| Пределы допускаемой абсолютной погрешности измере- о/"ч ний температуры анализируемой среды, С | ± 0,5 |
| Характеристика | Значение |
| Предел допускаемой дополнительной погрешности измерений прибора массовой концентрации растворенного О2, вызванной изменением температуры анализируемой среды на каждые 5 оС от номинальной (20±0,2 оС) в пределах диапазона температуры от 0 до 40 оС, в долях основной погрешности | 1 |
| Предел допускаемой дополнительной погрешности измерений преобразователя массовой концентрации растворенного О2, в долях основной погрешности, вызванной изменением: - температуры окружающего воздуха на каждые 10 ОС в пределах от 5 до 40 оС - относительной влажности окружающего воздуха в пределах до 90% при 25 оС - температуры анализируемой среды на каждые 5оС в пределах от 0 до 50 оС - напряжения питания на каждые 23 В в пределах от 207 до 253 В | 1.5 1,0 1.5 1,0 |
| Предел допускаемой дополнительной погрешности измерений преобразователя температуры, обусловленной изменением температуры окружающего воздуха в пределах от 5 до 40 оС на каждые 10 оС, в долях основной погрешности | 0,8 |
| Диапазон автоматической термокомпенсации, оС | от 0 до 50 |
| Диапазон поляризующего напряжения, мВ | от 675 до 825 |
| Время выхода на режим, мин | 15 |
| Нормальные условия измерений: - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность воздуха, % - температура анализируемой среды, С - давление анализируемой среды, кПа | от + 15 до + 25 от 84 до 106,7 от 30 до 80 при 25 оС от + 19,8 до+20,2 от 50 до 320 |
Таблица 2 - Технические характеристики
| Характеристика | Значение |
| Условия эксплуатации анализаторов: о - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность воздуха, % - температура анализируемой среды, С | от + 5 до + 40 от 84 до 106,7 от 30 до 90 при 25 оС от 0 до + 50 |
| Питания от сети однофазного переменного тока: - напряжение, В - частота, Гц | от 207 до 253 от 49,5 до 50,5 |
| Потребляемая мощность при номинальном напряжении, В А, не более | 8 |
| Габаритные размеры, мм: - преобразователь (высота-ширина-глубина) - датчик погружного типа (диаметр-высота) - датчик для измерений в колбе (диаметр-высота) | 245-115-75 76-270 58-220 |
| Характеристика | Значение |
| Масса модели, кг, не более: - АЖА-101М - Ажа-101.1М - АЖА-101.2М | 3 2,5 4,0 |
| Степень защиты от проникновения воды, ГОСТ 14254 | IPX 8 |
| Степень защиты от поражения электрическим током, ГОСТ 12.2.091 | Класс II или III |
| Средняя наработка на отказ преобразователя, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Приборы соответствуют требованиям документов ТР ТС 004/2011, ТР ТС 020/2011 | |
| Примечание 1- относительная массовая концентрация растворенного кислорода это - доля массовой концентрации растворенного кислорода от массовой концентрации насыщения воды кислородом воздуха при одинаковой температуре воды; 2 - А - массовая концентрация растворенного в воде кислорода, мг/дм3 | |
наносится на лицевую панель прибора и титульный лист эксплуатационных документов типографским способом.
Таблица 3 - Комплект поставки кислородомеров АЖА-101М
| Наименование | Количество на исполнение | ||
| АЖА-101М | АЖА-101.1М | АЖА-101.2М | |
| Преобразователь | 1 | 1 | 1 |
| Датчик погружного типа | 1 | 1 | |
| Датчик для измерения в колбе | 1 | 1 | |
| Комплект принадлежностей и запасных частей (в том числе блок сетевого питания) | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 |
| Формуляр (включает методику поверки) | 1 | 1 | 1 |
осуществляют по документу МП ГМ 061-99 «Кислородомеры типа АЖА-101М», утвержденному 10.11.1999 г, с извещением об изменении 1, утвержденным РУП «Гомельский ЦМСМ» 19.01.2018 г.
Основные средства поверки:
- компаратор напряжений с диапазоном измерений напряжения от 0 до 10 В, кл. точности 0,02;
- термометр ртутный, интервал измеряемой температуры от 0 до 55 оС, цена деления
0,1 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик прибора с требуемой точностью.
Знак поверки наносится на переднюю панель прибора.
приведены в эксплуатационном документе.
Технические условия ТУ 25-7410.0007-90, Республика Беларусь Методика поверки МП ГМ 061-99 «Кислородомеры типа АЖА-101М».
