Индикаторы веса гидравлические ГИВ6-М2, 11941-12

Назначение

Индикатор веса гидравлический ГИВ6-М2 предназначен для измерения усилий натяжения неподвижного конца талевого каната при бурении и ремонте скважин.

Описание

Конструктивно индикатор веса гидравлический ГИВ6-М2 состоит из трансформатора давления и блока вторичных приборов, соединенных трубопроводом. Трансформаторы давления выпускаются двух типов, одинаковых по конструкции и различающихся эффективной площадью мембраны и расстоянием между крайними опорами. Блок вторичных приборов может включать: указатели с основной и верньерной шкалой, пресс-бачок и манометр, смонтированных на раме.

Индикаторы выпускаются семи модификаций. Модификации индикаторов веса гидравлических ГИВ6-М2, различаются типом трансформатора давления и составом блока вторичных приборов.

Принцип действия индикатора веса основан на преобразовании усилия натяжения Q талевого каната (2) и преломленного между крайними опорами на корпусе (1) и поплавком (3), опирающемся на мембрану, в давление в камере трансформатора и последующем его измерением. Давление в камере и усилие натяжения каната связаны зависимостью: P=(2Q/F)x cos а, где F - эффективная площадь мембраны; а - угол преломления каната.

“О

„О

1- корпус трансформатора; 2-канат; 3-поплавок; 4-мембарна; 5-трубопровод соединительный; 6-основной указатель

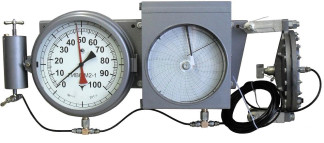

Общий вид индикатора веса гидравлического ГИВ6-М2-1 Метрологические и технические характеристики

1 Диапазоны измерения усилий натяжения в зависимости от диаметра каната и конструкции трансформатора приведены в таблице 1.

Таблица 1

2    Пределы основной допускаемой приведенной погрешности от максимального усилия, %:

-    для индикаторов с трансформатором давления 3Ш 5.135.023

-    для индикаторов с трансформатором давления 3Ш 5.135.021

3    Пределы допускаемой дополнительной погрешности при изменении температуры от (20 ±5) °С на каждые 10 °С, %, не более

4    Рабочие условия эксплуатации по ГОСТ 15150-69:

-    температура окружающего воздуха, °С для исполнения У2 для исполнения Т2

-    относительная влажность воздуха, % для исполнения У2 для исполнения Т2

± 4,0 ± 2,5

±0,5

от минус 50 до плюс 50 от минус 10 до плюс 55

до 80 при 35 °С до 100 при 35 °С

5 Г абаритные размеры и масса составных частей индикаторов приведены в таблице 2 Таблица 2

6    Максимальное давление в гидравлической системе, МПа    1

7    Средняя наработка на отказ, ч    50000

8    Средний срок службы, лет, не менее    8

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели указателя индикатора веса гидравлического накаткой и типографским способом на эксплуатационную документацию.

Комплектность

Комплектность поставки манометра соответствует, указанному в таблице 3.

н

РЭ

04

и

К

С

рэ

Лист 4 всего листов 5

Поверка

осуществляется по документу МП СМ-002-2011 «Индикаторы веса гидравлические ГИВ6-М2. Методика поверки», утвержденному ГЦИ СИ «ФБУ Смоленский ЦСМ» 15.12.2011 г.

При проведении поверки применяется машина испытательная гидравлическая ГМС-50, предельная нагрузка до 500 кН, КТ 1.

Допускается применение других средств измерений, имеющих аналогичные характеристики.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в технических условиях ТУ 25-7617.004-92 «Гидравлические индикаторы веса ГИВ6-М2».

Нормативные и технические документы, устанавливающие требования к гидравлическим индикаторам веса ГИВ6-М2

ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»

Технические условия ТУ 25-7617.004-92 «Гидравлические индикаторы веса ГИВ6-М2».

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.
