Государственный реестр средств измерений

Источники постоянного тока Б5-71, 11999-12

Для выдачи стабилизированных напряжений и токов различных уровней, измерения внешних напряжений постоянного тока до 100 В, применяются в технологических стендах, для лабораторных исследований, при проектировании, производстве и испытаниях радиоэлектронной аппаратуры.

Карточка СИ
Номер в госреестре 11999-12
Наименование СИ Источники постоянного тока
Обозначение типа СИ Б5-71
Изготовитель ООО "Источник", г.Нижний Новгород
Год регистрации 2012
Срок свидетельства 21.03.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Источники постоянного тока Б5-71 (далее источники) предназначены для выдачи стабилизированных напряжений и токов различных уровней, измерения внешних напряжений постоянного тока до 100 В.

Описание

Источники постоянного тока Б 5-71 применяются в технологических стендах, для лабораторных исследований, при проектировании, производстве и испытаниях радиоэлектронной аппаратуры.

Работа источников основана на преобразовании напряжения сети в пониженное напряжение частотой 20 кГц с последующим выпрямлением линейным регулятором. Для предварительной стабилизации напряжение обратной связи снимается с регулирующего транзистора и подается на схему управления преобразователя.

Линейный регулятор осуществляет стабилизацию выходного напряжения или тока, обеспечивает защиту от перегрузок, коротких замыканий и перенапряжения. Плавная регулировка выходных напряжений и токов, а также индикация режимов и измерение внешнего напряжения осуществляется внешним регулятором. Устройство индикации осуществляет индикацию выходного напряжения или тока, а также внешнего напряжения постоянного тока от 0 до 100 В.

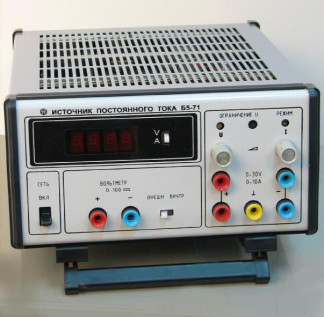

Внешний вид источника Б5-71 показан на рис. 1, места клеймления и пломбировки от несанкционированного доступа приведены на рис. 2.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности источника:

1    Диапазон установки значений выходного стабилизированного

напряжения, В    0 - 30

2    Диапазон установки значений выходного стабилизированного

тока, А    0 - 10

3    Пределы допускаемой основной абсолютной погрешности установки:

-    выходного напряжения источника в режиме стабилизации напряжения, мВ, (U уст.)    ± 200

-    выходного тока источника в режиме стабилизации

тока, мА, (I уст.)    ± 40

4    Пределы допускаемой основной абсолютной погрешности

измерения внешнего напряжения постоянного тока U внеш.

(от 0 до 100 В), мВ    ± (1%U внеш.+200 мВ)

5    Пределы нестабильности выходного напряжения источника в режиме стабилизации напряжения:

-    при изменении напряжения питающей сети на ±10%

от номинального значения, мВ    ± (0,001%иуст.+ 0,5 мВ)

-    при изменении тока нагрузки от 0,9 максимального

значения до нуля, мВ    ± (0.02%иуст.+2 мВ)

-    при изменении температуры окружающего воздуха

на каждые 10°С, мВ    ± 50

6    Пределы нестабильности выходного тока источника в режиме стабилизации тока:

-    при изменении напряжения питающей сети на 10%

от номинального значения, мА, не более    ± (0.02%1уст.+ 2мА)

-    при изменении напряжения на нагрузке от 0.9 максимального

значения до нуля, мА, не более    ± 10

-    при изменении температуры окружающего воздуха на ± 10 °С,

мА не более    ± 100

7    Пульсации выходного напряжения источника в режиме стабилизации напряжения:

-    эффективного значения, мВ, не более    1

-    амплитудного значения, мВ, не более    25

8    Пульсации выходного тока источника в режиме стабилизации тока

- эффективного значения, мА, не более    10

9    Источник постоянного тока обеспечивает нормальную работу при напряжении питающей сети (220 ± 22) В с частотой 50 Гц

10    Условия эксплуатации    группа 3 ГОСТ 22261-94

с диапазоном рабочих температур от плюс 5° С до плюс 40° С

11    Потребляемая мощность источника, В-А, не более    500

12    Средняя наработка на отказ источника, ч, не менее    30000

13    Габаритные размеры, мм, не более    132x240x280

14    Масса, кг, не более    6,5

Знак утверждения типа

Знак утверждения типа наносится в верхней части лицевой панели сеткографическим методом и на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки источника постоянного тока Б 5-71 приведена в таблице 1.

Таблица 1.

Наименование, тип

Обозначение

Кол-во

1 Источник постоянного тока Б 5-71

ЕЭ3.233.316 ТУ

1

2 Вставка плавкая ВП2Б-1В-5А-250В

ОЮ0.481.304ТУ

6

3 Руководство по эксплуатации.

ЕЭ3.233.316 РЭ

1

4 Формуляр

ЕЭ3.233.316 ФО

1

5 Коробка

ИГМЛ.323229.003

1

6 Поддон

ИГМЛ.735214.003

1

7 Крышка

ИГМЛ.735214.004

1

Поверка

осуществляется в соответствии с методикой, изложенной в разделе 9 «Источник питания постоянного тока Б5-71. Методика поверки» руководства по эксплуатации ЕЭ3.233.316 РЭ, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 12 декабря 2011 г. Основное поверочное оборудование:

-    вольтметр универсальный В7-54

-    осциллограф универсальный С1-114

-    микровольтметр В3-57

-    катушка сопротивления безреактивная Р310

Сведения о методах измерений

Сведения о методике измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к источникам постоянного тока Б5-71.

1    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2    ЕЭ3.233.316 ТУ Источник постоянного тока Б5-71. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
