| Номер в госреестре | 12490-12 |
| Наименование СИ | Термометры технические жидкостные |
| Обозначение типа СИ | ТТЖ-М |
| Изготовитель | ПАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Термометры технические жидкостные ТТЖ-М Назначение средства измерений
Термометры технические жидкостные ТТЖ-М (далее - термометры) предназначены для измерения температуры жидкостей и газообразных сред в технических установках.
Термометры выполнены в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой, изготовленной из бумаги, стекла, полистирола или металла.
Термометры изготовлены из термически обработанного стекла.
В качестве термометрической жидкости используется толуол, метилкарбитол, керосин или ртуть Р1.
В зависимости от формы нижней части трубки, термометры подразделяются на: прямые (П) и угловые (У).
Исполнения и типоразмеры термометров отличаются конструкцией, видом термометрической жидкости, функциональным назначением, нормированными значениями диапазонов измерений, ценой деления шкалы и пределами допускаемой погрешности.

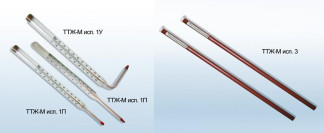

Фотографии общего вида
| Обозна чение испол нений | Номер типо разме ра | Диапазон измерений, °С | Цена деления шкалы, °С | Длина верхней части, мм | Длина нижней части, мм | Функциональное применение | |
| Тип П | Тип У | ||||||
| Исп. 1 | 1 | От 0 до 50 | 0,5 1 | 160; 240 | 66-5 103-5 163-5 253-10 403-10 633-15* 1003-15* | 100-10 140-10 200-15 290-15 440-15 670-15* 1040-20* | В промышленных установках |
| 2 | От - 35 до 50 | ||||||
| 3 | От - 50 до 50 | ||||||
| 4 | От 0 до 100 | ||||||
| 5 | От 0 до 150 | 1; 2 | |||||
| 6 | От 0 до 200 | 2 | 240 | ||||
| 7 | От 0 до 250 | ||||||
| Исп. 2 | - | От 20 до 150 | 1 | 310 | 160-10 | 290-10 | При производстве сахара |
| Исп. 3 | - | От - 10 до 35 | 1 | 230 | 995-50 | - | При хранении сахарной свеклы в кагатах |
| Исп. 4 | - | От 0 до 100 | 2 | 115 | - | 65-5 | В кипятильниках «Титан» |
| Исп. 5 | 1 | От - 35 до 50 | 0,5; 1 | 240-260 | 66-5 100-5 103-5 120-5 160-10 253-10 403-10 | 100-10 140-10 200-15 | В промышленных установках |
| 2 | От 0 до 60 | 0,5 | 227 | ||||
| 3 | От 0 до 100 | 1 | 220-260 | ||||
| 4 | От 0 до 160 | 0,5; 1; 2 | |||||
| 5 | От 0 до 200 | 1; 2 | |||||
| 6 | От 0 до 300 | 2; 5 | |||||
| 7 | От 0 до 400 | ||||||
| 8 | От 0 до 500 | 5; 10 | |||||
| 9 | От 0 до 600 | 5; 10; 20 | |||||
| Исп. 6 | 1 | От 100 до 350 | 5 | 175 | 950-50 | - | |
| Примечание: *только для длины верхней части 240 мм | |||||||
| Диапазон измерений, °С | Пределы допускаемой абсолютной погрешности при цене деления шкалы, °С | |||||
| 0,5 | 1 | 2 | 5 | 10 | 20 | |
| От - 50 до - 38 | (± 1) | (± 2) | - | - | - | - |
| Более - 38 до 0 | ± 1; (± 1) | ± 1; (± 1,5) | - | - | - | - |
| Более 0 до 100 | ± 1; (± 1) | ± 1; (± 1) | ± 2; (± 2) | ± 5 | ± 5 | ± 10 |
| Более 100 до 200 | - | ± 2; (± 2) | ± 3; (± 4) | ± 5 | ± 5 | ± 10 |
| Более 200 до 300 | - | - | ± 4; (± 5) | ± 5 | ± 5 | ± 10 |
| Более 300 до 400 | - | - | ± 5 | ± 10 | ± 10 | ± 20 |
| Более 400 до 500 | - | - | - | ± 10 | ± 10 | ± 20 |
| Более 500 до 600 | - | - | - | ± 10 | ± 10 | ± 20 |
| Примечание: Значение пределов допускаемой абсолютной погрешности в скобках приведены для смачивающей жидкости | ||||||
Вероятность безотказной работы (Р) должна быть не менее 0,94 за 2000 час.
наносится на термометр и (или) в паспорт печатным способом.
-термометр технический жидкостной ТТЖ-М - 1 шт. (исполнение и типоразмер в соответствии с заказом);
- паспорт - 1 экз.
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
Основные рабочие эталоны, необходимые для поверки термометров во время эксплуатации -термометры стеклянные лабораторные типа ТЛ-4, аттестованные в качестве эталонных 3-го разряда.
изложены в паспорте на термометры технические жидкостные ТТЖ-М АКГ.2.822.054.ПС.
Нормативные и технические документы, устанавливающие требования к термометрам техническим жидкостным ТТЖ-М
1.ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний».
2.ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
3.ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
4.ТУ 25-2022.0006-90 «Термометры технические жидкостные ТТЖ-М. Технические условия».
