| Номер в госреестре | 1334-12 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | 2УРИ |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2012 |
| Срок свидетельства | 08.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы 2УРИ предназначены для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм. Физическая величина - плоский угол (...°).
Принцип действия - механический.

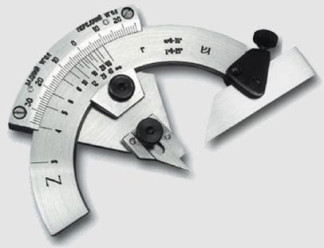

Прибор 2УРИ состоит из сектора со шкалой передних и задних углов, который перемещается по дуге со шкалой чисел зубьев и закрепляется в требуемом положении прижимом.
На шкале углов нанесены штрихи для отсчета передних углов от 0° до 25° и задних -от 0° до 35°.
На дуге нанесена шкала чисел, где кроме оцифрованных штрихов имеются три неоцифрованных, соответствующих 14, 18 и 24 зубьям, и штрих со знаком го, используемый при контроле углов цилиндрических фрез с числом зубьев более 60, протяжек, торцовых зубьев фрез и т.п.
По правому торцу дуги перемещается сменная линейка, удерживаемая от выпадения хомутиком. Линейка закрепляется в требуемом положении винтом в зависимости от шага зубьев измеряемого инструмента.
По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента и закрепляемый винтом.
Число модификаций - 1.
Приборы 2УРИ применяются в машиностроении, приборостроении и других областях промышленности.
1) Диапазон измерения углов:
- передних - от 0° до 25°;
- задних - от 0° до 35°.
2) Цена деления шкалы углов - 1°.
3) Пределы основной абсолютной погрешности прибора 2УРИ как при незатянутом, так и при затянутом прижиме - ±20'.
4) Отклонение от прямолинейности:
- ножа и планки - не более 0,003 мм;
- линеек - не более 0,005 мм.
5) Габаритные размеры (длина х ширина х высота) - не более 132х68х13 мм.
6) Масса - не более 0,17 кг.
7) Условия эксплуатации:
- нормальные условия применения: температура окружающего воздуха (20±5) °С, относительная влажность воздуха от 30 до 80 % при температуре 25 °С , атмосферное давление от 84 до 106 кПа;
- рабочие: температура окружающего воздуха (20±15) °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до 106,7 кПа;
8) Средний срок службы - не менее 3 лет.
Знак утверждения типа прибора 2УРИ наносят на прибор методом наклейки и на титульный лист эксплуатационного документа типографским способом.
В комплектность входят:
- прибор 2УРИ,
- линейка с узкой измерительной поверхностью,
- линейка с широкой измерительной поверхностью,
- футляр,
- руководство по эксплуатации.
осуществляется по документу 2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в августе 2012 г.
Перечень средств поверки (эталонов), применяемых при поверке:
1) Меры плоского угла Н1-2 ГОСТ 2875-88;
2) Концевые меры 1-Н4 по ГОСТ 9038-90;
3) Концевые меры 1-Н2 по ГОСТ 9038-90;
4) Линейка поверочная ЛД- 0-125 ГОСТ 8026-92;
5) Пластина плоская стеклянная нижняя ПИ-60 ТУ 3-3.2123-88;
6) Образцы шероховатости поверхности Ra 0,16 мкм по ГОСТ 9378-93.
2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам 2УРИ
1) ТУ 2-034-617-2012 «Прибор 2УРИ. Технические условия».
2) ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
При выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 594 |
| Поверителей | 59 |
| Актуальность данных | 08.12.2024 |
