Преобразователи термоэлектрические ТХК-01, 13481-12

Назначение

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХК-01 предназначены для непрерывного измерения температуры теплоносителя и металлоконструкций оборудования реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Описание

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

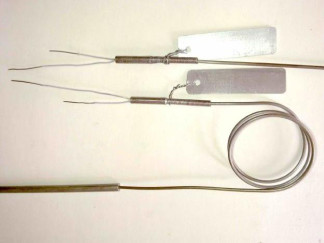

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

-    электрической изоляции;

-    защитной арматуры.

ТП выполнены без крепежного устройства и без головки для подключения соединительных линий.

ТП имеют исполнения, отличающиеся длиной и диаметром монтажной части, наличием дополнительной защитной арматуры и способом заделки горячего спая термопар.

Термопары термопреобразователей изготавливают из термопарного кабеля КТМС(ХК) диаметром 1,5 мм, ТУ 16-505.757-75.

Материал термоэлектродов: хромель (положительного) и копель (отрицательного).

Материал защитной арматуры ТП - сталь 08Х18Н10Т или 12Х18Н10Т ГОСТ 5632-72.

Технические характеристики

Диапазон измеряемых температур:

-    от минус 40 до плюс 400 °С - для ТП, предназначенных для использования в атомной энергетике;

-    от минус 40 до плюс 600 °С - для ТП общепромышленного применения.

Тип ТП - ТХК (хромель-копелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - L.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

At = ± 2,5 °С при температуре от минус 40 до плюс 360 °С,

At = ± (0,7 + 0,007 • t) при температуре свыше плюс 360 °С до плюс 600 °С, где t - значение измеряемой температуры, °С.

Пределы допускаемых отклонений ТЭДС ТП от индивидуальной статической характеристики преобразования (ИСХ) в температурном эквиваленте при выпуске из производства в диапазоне температур от плюс 50 до плюс 400 оС: ± 0,5 оС.

По количеству термопар в одной зоне ТП выполняются одинарными.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполняются с изолированной (И), так и с неизолированной (НИ) термопарой.

Показатель тепловой инерции при коэффициенте теплоотдачи практически равном бесконечности в зависимости от исполнения ТП, с, не более: 0,5 или 1,0.

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25 ± 10) °С и относительной влажности от 30 до 80 %).

Диаметр монтажной части ТП в зависимости от исполнения, мм: 1,5 или 4,0.

Длина монтажной части ТП в зависимости от исполнения, мм: от 370 до 11200.

Масса (в зависимости от исполнения), кг - от 0,015 до 0,687.

Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

-    температура окружающего воздуха, оС - от плюс 15 до плюс 60;

-    относительная влажность, % - не более 90;

-    давление (абсолютное), МПа - от 0,085 до 0,1032;

-    объемная активность, Бк/л - не более 7,4104;

-    мощность поглощенной дозы, Гр/с - не более 28,010-5.

По устойчивости к помехам ТП относятся к группе исполнения IV по ГОСТ Р 50746-2000.

ТП относятся к категории I сейсмостойкости по НП-031-01.

В зависимости от исполнения ТП устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для групп исполнений V4 или F3 по ГОСТ Р 52931-2008.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Средний срок службы ТП - 10 лет.

Назначенный срок службы ТП - 5 лет.

Средняя наработка до отказа ТП - не менее 250000 ч.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Комплектность

Термопреобразователь - 1 шт. (исполнение в соответствии с заказом).

Паспорт 427.01 ПС Преобразователь термоэлектрический - 1 экз. (групповой паспорт на партию ТП до 10 шт.).

Руководство по эксплуатации 427.01 РЭ Преобразователь термоэлектрический -1 экз. (на партию ТП до 25 шт.).

Методика поверки 427.01 Д5 Преобразователь термоэлектрический ТХА-01, ТХК-01 -

1 экз. (на партию ТП до 25 шт., при поставке ТП с индивидуальной статической характеристикой).

Поверка

проводится по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по документу 427.01 Д5 «Преобразователь термоэлектрический ТХА-01, ТХК-01. Методика поверки» (для ТП с ИСХ), утвержденному ГЦИ СИ ФГУП «ВНИИМС», 2002 г. Основные средства поверки:

-    термометр сопротивления платиновый эталонный 2-го разряда ПТС-10М, диапазон измеряемых температур - от минус 200 до плюс 420 °С;

-    установка УТТ-6ВМА, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряемых напряжений от минус 1,0 до плюс 1,0 В, ПГ: ± [0,0005 + 5 10-5 U] мВ;

-    преобразователь термоэлектрический платинородий-платиновый эталонный 2-го разряда ППО II-1250, диапазон измеряемых температур - от плюс 300 до плюс 1200 °С;

-    калибраторы температуры серии ATC-R моделей АТС-157В, АТС-650В (со штатным внешним эталонным термопреобразователем сопротивления), общий диапазон воспроизводимых температур - от плюс 50 до плюс 650 °С.

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации

427.01 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА-01

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 95 2380-92 Преобразователи термоэлектрические ТХА-01, ТХК-01, ТХА-02, ТХА-02. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области использования атомной энергии.
