Комплексы газоаналитические 1400 (ТЕ-1), 13504-12

13504-12
Для непрерывного автоматического определения содержания SO2, NO, NO2, NOx, N2O, CO, CO2, O2, O3, HCl, NH3, H2S, суммы углеводородов, формальдегида, взвешенных веществ (пыли) в организованных выбросах, вентиляционных выбросах и воздухе рабочей зоны, а также скорости газового потока организованных выбросов и ртути в воздухе рабочей зоны.
Документы
Карточка СИ
Номер в госреестре 13504-12
Наименование СИ Комплексы газоаналитические
Обозначение типа СИ 1400 (ТЕ-1)
Изготовитель "Thermo Fisher Scientific", США
Год регистрации 2012
Срок свидетельства 30.07.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Комплексы газоаналитические модели 1400 (ТЕ-1) (далее - комплексы) предназначены

для:

-    непрерывного автоматического измерения содержания загрязняющих веществ: диоксида серы (SO2), сероводорода (H2S), оксидов азота (NO, NO2, NOx), закиси азота (N2O); оксида углерода (CO), озона (O3), хлористого водорода (HCl), аммиака (NH3), суммы углеводородов (СНХ), метана (СН4), суммы углеводородов за вычетом метана (СЩм), и взвешенных частиц (пыли) в организованных выбросах, вентиляционных выбросах (кроме ртути) и воздухе рабочей зоны, а также диоксида углерода (CO2) в воздухе;

-    измерения скорости газового потока организованных выбросов;

-    сбора, обработки и хранения полученных данных.

Описание

Принцип действия комплексов газоаналитических модели 1400 (ТЕ-1) основан на отборе и подготовке пробы анализируемого воздуха, измерении содержания веществ в пробе, измерении скорости газового потока организованных выбросов, сборе, обработке и хранении полученных данных.

Функционально в состав комплексов входят:

-    устройство отбора и подготовки пробы,

-    газоанализаторы,

-    система сбора, обработки и хранения данных,

-    ультразвуковой измеритель скорости газового потока Panametrics модель 7068,

-    средства измерений для корректировки показаний и поверки газоанализаторов,

-    пакет прикладных программ для сбора, обработки и хранения данных.

Конструктивно комплексы смонтированы в стандартных стендах NEMA-1. В

зависимости от количества контролируемых веществ и, соответственно, количества поставляемых газоанализаторов комплексы могут размещаться в одном или нескольких стендах NEMA-1.

Комплексы могут быть мобильными (передвижными) или стационарными.

Мобильные комплексы монтируются в унифицированном модуле SHELTER и могут быть установлены на собственном шасси или грузовике.

Комплексы в зависимости от модели используемого устройства отбора и подготовки пробы могут быть выполнены в двух модификациях.

Т а б л и ц а 1

Модификация

комплекса

Устройство отбора и подготовки пробы

Режим подготовки пробы

1

модель 200

Разбавление пробы чистым воздухом непосредственно в зонде.

2

модель 900

Термостатирование линии пробоотбора, нагрев и разбавление пробы чистым воздухом в термостатируемом кондиционере.

Отбор пробы анализируемого воздуха проводится с помощью

-    пробоотборника (зонда), который монтируется в стенку газохода,

-    обогреваемой тефлоновой линии,

-    контроллера пробы модель 200 или подогреваемого кондиционера пробы модель 900. Проба очищается от пыли и разбавляется чистым воздухом для предотвращения конденсации влаги.

Устройства отбора и подготовки пробы позволяют проводить:

-    одновременный контроль проб от 2-х источников выбросов в автоматическом или ручном режимах;

-    автоматическую обратную продувку зонда и линии пробоотбора.

Г азоанализаторы предназначены для непрерывного автоматического измерения содержания веществ в анализируемых пробах воздуха по измерительным каналам, приведенным в таблице 2.

Т а б л и ц а 2

Измерительный канал

Модель

газоанализатора

Принцип действия газоанализатора

Диоксид серы (SO2)

43С, Model 43i SO2 Analyzer, 43CHL, 43iHL,

450С, Model 450i SO2-H2S Analyzer

Флуоресцентный

Сероводород (K2S)

45C, 45i, 450С, Model 450i SO2-H2S

Флуоресцентный;

электрохимический

Оксид и диоксид азота, сумма оксидов азота (NO, NO2, NOx )

42C, 42CHL, Model 42i NO-NO2-NOx Analyzer, Model 42iHL NO-NO2-NOx Analyzer 17C, Model 17i NH3 Analyzer

Хемилю минесцентный

Закись азота (N2O)

46С, 46i, 46CHL, 46iHL

ИК абсорбционный

Оксид углерода (СО)

48С, 48CHL, Model 48i CO Analyzer, Model 48iHL CO Analyzer

ИК абсорбционный

Диоксид углерода (СО2)

41С, 41CHL, Model 410i CO2 Analyzer

ИК абсорбционный

Озон (О3)

49C, 49i

УФ абсорбционный

Хлористый водород (HCl)

15C, Model 15i HCl Analyzer

ИК абсорбционный

Аммиак (NH3)

17C, Model 17i NH3 Analyzer

Хемилю минесцентный

Сумма углеводородов (СНХ)

51LT/HT, 51iLT/HT

Пламенно

ионизационный;

каталитический

Метан, сумма углеводородов, сумма углеводородов за вычетом метана (СН4, СНХ, СЩы)

55С, Model 55i CH4-NMHC Analyzer

Пламенно-ионизационный с хроматографическим разделением

Взвешенные вещества (пыль)

440

Оптико-абсорбционный

Примечания:

1)    Газоанализаторы серии «i» отличаются от газоанализаторов серии «С» внесенными в конструкцию изменениями: модернизирован корпус и электрическая схема, увеличена память встроенного микропроцессора и количество портов ввода/вывода информации.

2)    Газоанализаторы серий «C», «i» и серий «CHL», «iHL» различаются диапазонами измерений.

В состав комплексов также входят средства измерений, предназначенные для приготовления бинарных газовых смесей, которые применяются для корректировки показаний и поверки газоанализаторов:

-    генератор нулевого воздуха модели 111, который состоит из компрессора и блока очистки воздуха с фильтрами;

-    калибратор озона модели 49С-РБ, 49i-PS, принцип действия которого заключается в фотохимическом получении озона из кислорода воздуха под действием УФ излучения.

Лист № 3 всего листов 15

- калибратор газовых смесей модели 146С, 146i, включающий канал динамического разбавления, термодиффузионный, фотометрический и канал титрования в газовой фазе.

В составе станции может поставляться 2 типа системы сбора обработки и хранения информации:

-    Система сбора, обработки и хранения информации на основе даталоггеров моделей 8800 или 8832.

-    Система сбора, обработки и хранения на основе персонального компьютера под управлением операционной системы Microsoft Windows XP.

Газоанализаторы, входящие в состав комплексов в первом случае подключаются к системе сбора, обработки и хранения данных - даталоггеру с помощью последовательного порта RS-232. Во втором случае газоанализаторы, входящие в состав комплексов, подключаются либо непосредственно к персональному компьютеру с помощью последовательного порта RS-232 и/или сетевого интерфейса Ethernet либо подключаются к даталоггеру с помощью аналогового выхода и далее с помощью последовательного порта RS-232 и/или сетевого интерфейса Ethernet даталоггера к персональному компьютеру.

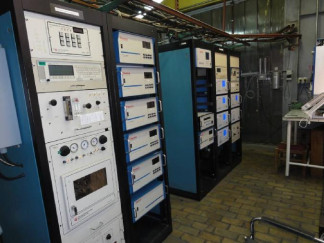

На рисунке 1 представлены внешние виды системы.

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов имеет следующую древовидную структуру и включает в себя:

1)    внутреннее ПО газоанализаторов;

2)    внутреннее ПО системы сбора, обработки и хранения данных (ПО даталоггеров ESC моделей 8800 и 8832) и/или внешнее ПО для персонального компьютера.

Внутреннее ПО газоанализаторов выполняет следующие функции:

-    прием, обработка и передача измерительной информации от первичных измерительных преобразователей;

-    индикацию результатов измерений и настроечных параметров;

-    интерфейс с системой сбора, обработки и хранения данных (цифровой выход по интерфейсу RS-232 или интерфейсу ЕШегпе^.

Лист № 4 всего листов 15

ПО системы сбора, обработки и хранения данных выполняет следующие функции:

-    получение результатов измерений от газоанализаторов;

-    обработка и хранение результатов измерений (в кольцевом буфере для варианта с даталоггером);

-    индикацию результатов измерений;

-    интерфейс с системой сбора, обработки и хранения данных (цифровой выход по интерфейсу RS-232 или интерфейсу ЕШете!)

Идентификационные данные программного обеспечения комплекса приведены в

таблице 3.

Т а б л и ц а 3

Наименование

программного

обеспечения

Идентификац

ионное

наименование

программного

обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатор

а

программного

обеспечения

ESC CEM-80

ESC CEM-80

Version 4.1

4EA3027B1759B69084D7

A539AE713CEE

MD-5

ESC E-DAS CEM for Windows

ESC E-DAS CEM

Version 5.42

21C9A7A5FCC55FC9A4 D013BD22A2B511

MD-5

ESC

StackVision

ESC

StackVision

Version 1.0

2CC4EE018A3AFAA122

36DBF9998C4E2C

MD-5

Влияние программного обеспечения всех уровней комплексов учтено при нормировании метрологических характеристик.

ПО газоанализаторов и системы сбора, обработки и хранения данных в варианте с даталоггером является встроенным и разработано изготовителем специально для решения поставленных задач и защищено от преднамеренных или непреднамеренных изменений путем установки изготовителем на этапе производства системы защиты микроконтроллеров от чтения и записи.

Защита ПО газоанализаторов и системы сбора, обработки и хранения данных для варианта с даталоггером соответствует уровню С по МИ 3286-2010.

Защита ПО системы сбора, обработки и хранения данных для варианта с ПК от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Технические характеристики

1 Метрологические характеристики измерительных каналов веществ приведены в таблице 4.

Т а б л и ц а 4

Опре

деля

емый

ком

понент

Модель

газо-

анали

затора

Ре

жим

ра

боты

ка

нала

Диапазон измерений

Пределы допускаемой основной погрешности

Обла

сть

прим

ене-

ния

Т(0,9>

не

более,

с

(время

усред

нения,

с)

-1

млн

мг/м3

при работе без зонда-разбавителя

при работе с зондом-разбавителем

1

2

3

4

5

6

7

8

9

SO2

43С, Model 43i SO2 Analyzer, 450С, Model 450i SO2-H2S Analyzer

без

раз-

бавл.

0-1,0

св.1,0-100

0-2,0

св.2,0-200

±20

привед.

±20

относит.

-

*

**

80

(10);

110

(60);

320

(300)

с раз-бавл.

0-20

св.20-2000

0-40

св.40-4000

-

±25

привед.

±25

относит.

**

43GHL,

43iHL

без

раз-

бавл.

0-10

св.10-1000

0-20 св. 202000

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-200

св.200-

20000

0-400

св.400-

40000

-

±20

привед.

±20

относит.

**

NO,

NO2,

NOx

42С, Model 42i NO-NO2-NOx Analyzer 17С, Model 17i NH3 Analyzer

без

раз-

бавл.

0-1,0

св.1,0-100

0-2,0

св.2,0-200

±20

привед.

±20

относит.

-

*

**

40

(10);

80

(60);

300

(300)

с раз-бавл.

0-20

св.20-2000

0-40

св.40-4000

-

±25

привед.

±25

относит.

**

42СHL,

Model

42iHL

NO-

NO2-

NOx

Analyzer

без

раз-

бавл.

0-10

св.10-1000

0-20

св.20-2000

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-200

св.200-

20000

0-400

св.400-

40000

-

±20

привед.

±20

относит.

**

1

2

3

4

5

6

7

8

9

H2S

45С, 45i

без

раз-

бавл.

0-1,0

св.1,0-20

0-2,0

св.2,0-50

±20

привед.

±20

относит.

-

*

**

120

(10)

с раз-бавл.

0-20

св.20-400

0-40

св.40-1000

-

±25

привед.

±25

относит.

**

450С,

Model

450i

SO2-H2S

Analyzer

без

раз-

бавл.

0-1,0

св.1,0-100

0-2,0

св.2,0-200

±20

привед.

±20

относит.

-

*

**

с раз-бавл.

0-20

св.20-2000

0-40

св.40-4000

-

±25

привед.

±25

относит.

**

N2O

46С, 46i

без

раз-

бавл.

0-2,0

св.2,0-50

0-5,0

св.5,0-100

±20

привед.

±20

относит.

-

**

60

(30)

с раз-бавл.

0-40

св.40-1000

0-100

св.100-

2000

-

±25

привед.

±25

относит.

**

46CHL,

46iHL

без

раз-

бавл.

0-10

св.10-1000

0-20

св.20-2000

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-200

св.200-

20000

0-400

св.400-

40000

-

±20

привед.

±20

относит.

**

1

2

3

4

5

6

7

8

9

СО

48С, Model 48i CO Analyzer

без

раз-

бавл.

0-10

св.10-

1000

0-20

св.20-2000

±15

привед.

±15

относит.

-

*

**

60

(30)

с раз-бавл.

0-200

св.200-

20000

0-400

св.400-

40000

-

±20

привед.

±20

относит.

**

48CHL,

Model

48iHL

CO

Analyzer

без

раз-

бавл.

0-100

св.100-

10000

0-200

св.200-

20000

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-2000

св.2000-

200000

0-4000

св.4000-

400000

-

±20

привед.

±20

относит.

**

Оз

49С

49i

без

раз-

бавл.

0-0,05

св.0,05-

1,0

0-0,1 св.0,1 -2,0

±20

привед.

±20

относит.

-

*

**

20

(10)

с раз-бавл.

0-1,0

св.1,0-20

0-2,0

св.2,0-40

-

±25

привед.

±25

относит.

**

СО2

41С

без

раз-

бавл.

0-20

св.20-500

0-50

св.50-1000

±15

привед.

±15

относит.

-

**

90

(30)

с раз-бавл.

0-400

св.400-

10000

0-1000

св.1000-

20000

-

±20

привед.

±20

относит.

**

41CHL 41iHL Model 410i CO2 Analyzer

без

раз-

бавл.

0-200

св.200-

5000

0-500

св.500-7500

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-4000

св.4000-

100000

0-10000

св.10000-

150000

-

±20

привед.

±20

относит.

**

1

2

3

4

5

6

7

8

9

NH3

17С,

Model

без

раз-

бавл.

0-1,0

св.1,0-100

0-2,0

св.2,0-200

±20

привед.

±20

относит.

-

*

**

40

(10);

80

17i NH3 Analyzer

с раз-бавл.

0-20

св.20-

2000

0-40

св.40-4000

-

±25

привед.

±25

относит.

**

(60);

300

(300)

HCl

15С,

Model

без

раз-

бавл.

0-2,0 св. 2,0200

0-5,0 св. 5,0-500

±20

привед.

±20

относит.

-

*

**

120

15i HCl Analyzer

с раз-бавл.

0-40

св.40-

4000

0-100

св.100-

10000

-

±25

привед.

±25

относит.

**

(30)

без

раз-

бавл.

0-10

св.10-200

-

±20

привед.

±20

относит.

-

**

CHx (по метану)

51LT/

HT,

с раз-бавл.

0-200

св.200-

4000

-

-

±25

привед.

±25

относит.

**

5

51iLT/

HT

без

раз-

бавл.

0-200

св.200-

10000

-

±15

привед.

±15

относит.

-

**

с раз-бавл.

0-4000

св.4000-

200000

-

-

±20

привед.

±20

относит.

**

CH4, CHx, CHNM (по метану)

55C, Model 55i CH4-NMHC Analyzer

без

раз-

бавл.

0-20 св. 202000

-

±20

привед.

±20

относит.

-

**

70

с раз-бавл.

0-400

св.400-

40000

-

-

±25

привед.

±25

относит.

**

1

2

3

4

5

6

7

8

9

Взвеш

енные

веще

ства

(пыль)

440

без

раз-

бавл.

(0,1-2,5) г/м3 (см. примечание

3)

-

±25

относит.

-

**

5

Ско

рость

газо

вого

потока

Ультра

звуков

ой

изме

ритель

скоро

сти

газо

вого

потока

модели

7068

-

(0,3-15)

м/с

-

-

±(0,1+0,02 V), м/с

**

-

Примечания:

1)    Обозначения в таблице:

Т(0,9) - время установления показаний,

«*»- область применения: контроль превышения ПДК вещества в воздухе рабочей зоны,

«**»-область применения: контроль выбросов.

2)    Для газоанализаторов, имеющих шкалу измерений в объемной доле (млн-1), проводят пересчет показаний в массовую концентрацию компонента (мг/м1) путем умножения на коэффициент.

а)    контроль воздуха рабочей зоны - используют коэффициенты при температуре 20 °С и 760 мм рт. ст. (в соответствии с требованиями ГОСТ 12.1.005-88) SO2 - 2,66; H2S - 1,42; NO -1,25; NO2 - 1,91; CO - 1,17; CO2 - 1,83; O3 - 2,00; HCI - 1,52; NH3 - 0,71; СН4 - 0,67; N2O - 1,83.

б)    контроль выбросов - используют коэффициенты при температуре 0 °С и 760 мм рт. ст.

SO2 - 2,86; H2S - 1,52; NO - 1,34; NO2 - 2,05; CO - 1,25; CO2 - 1,96; O3 - 2,14; HCI - 1,63; NH3 -0,76; СН4 - 0,72; N2O - 1,96.

3)    При использовании анализатора модели 440, имеющего шкалу коэффициента пропускания (0-100) % для частиц размером до 100 мкм, для контроля пыли в выбросах промышленных предприятий необходима разработка Методики измерений (МИ) в соответствии с ГОСТ Р 8.563-2009 для конкретного источника промышленных выбросов в диапазоне измерений, приведенном в таблице. Разработанная МВИ должна быть аттестована и зарегистрирована в установленном порядке. Метрологические характеристики анализатора модели 440 приведены для тестового аэрозоля на основе NaCl и измерительного расстояния, равного 1 м. В том случае, если измерительное расстояние меньше или больше 1 м, указанный диапазон делится на реальное измерительное расстояние, которое для данного анализатора составляет 0,6 - 15 м.

Лист № 10 всего листов 15

5 Метрологические характеристики средств измерений для корректировки показаний и поверки газоанализаторов:

5.1 Г енератор нулевого воздуха модели 111

1) Основные метрологические характеристики генератора приведены в таблице 5.

Т а б л и ц а 5

Определяемая примесь в нулевом воздухе

Массовая концентрация определяемой примеси в нулевом воздухе на выходе

генератора (С *),

мг/м3

Оксид азота (NO)

не более 0,005

Диоксид азота (NO2)

не более 0,005

Озон (О3)

не более 0,005

Диоксид серы (SO2)

не более 0,005

Сероводород (H2S)

не более 0,003

Оксид углерода (CO)

не более 0,10

Углеводороды в пересчете на метан

не более 0,30

Хлористый водород (HCl)

не более 0,05

Аммиак (NH3)

не более 0,005

Закись азота (N2O)

не более 0,10

Хлор (Cl2)

не более 0,005

Бензол (С6Н6)

не более 0,005

Диоксид углерода (СО2) (см. примечание

3)

не более 2,0

Примечания:

С * - С + ° _ °изм ^

d о ' СИЗМ 100

а)    100 , где С

ИЗМ - наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе

3

на выходе генератора при его испытаниях (поверке), мг/м ;

d0 й й й

0 - границы относительной погрешности измерений массовой концентрации примеси в

нулевом воздухе на выходе генератора (при Р=0,99) при его испытаниях (поверке) на

комплексах эталонной аппаратуры, входящих в состав ГЭТ-154-01, %.

б)    Массовая концентрация загрязняющих веществ в воздухе на входе генератора не должна превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

в)    Характеристика установлена только при применении генератора с дополнительной колонкой с сорбентом Ascarite.

23

2) Объемный расход воздуха на выходе генератора при давлении до 1,8 кгс/см , дм /мин: от 0 до 10 (до 20 - по заказу)

5.2 Калибратор озона модели 49^PS, 49i-PS

1) Основные метрологические характеристики калибратора приведены в таблице 6. Т а б л и ц а 6

Диапазон воспроизведения объемной доли

озона в приготавливаемой ПГС,

-1

млн

Пределы допуска воспроизведения об П

мой погрешности ъемной доли озона в ГС

приведенной

относительной

0,025-0,05

± 7

-

св. 0,05-1,0

-

± 7

Лист № 11 всего листов 15

Примечание - В качестве исходного воздуха на входе калибратора должен использоваться нулевой воздух от генератора модели 111.

2)    Интервал времени непрерывной работы калибратора без

изменения метрологических характеристик, ч    не более 8.

3)    Время установления заданного значения объемной доли озона в

ПГС на выходе калибратора, мин    не более 10.

4)    Объемный расход ПГС на выходе калибратора, дм /мин    от 1 до 3.

5.3 Калибратор газовых смесей моделей 146С, 146i

1) Основные метрологические характеристики калибратора приведены в таблице 7. Т а б л и ц а 7

Канал

приготовления ПГС

Компонент

Диапазон воспроизведения объемной доли компонента в приготавливаемой ПГС, млн-1

Номер

диапа

зона

Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в ПГС, %

Канал

динамического

разбавления

NO

0,05 - 1,0 св. 1,0 - 1500

1

2

± 10 ± 6

NO2, SO2, H2S

0,05 - 1,0 св. 1,0 - 1500

1

2

± 8 ± 6

NH3

0,2 - 1,0 св. 1,0 - 1500

1

2

± 7 ± 6

CO, N2O

2,0 - 10 св. 10 - 10000

1

2

± 7 ± 5

СН4

10 - 40 св. 40 - 10000

1

2

± 7 ± 5

СО2

20 - 70 св. 70 - 10000

1

2

± 8 ± 5

HCl

1,0 - 200

± 8

Т ермодиффузион-ный канал

NO2, SO2, H2S, С6Н6, 02

0,05 - 0,5 св. 0,5 - 10

1

2

± 10 ± 7

NH3

0,2 - 0,5 св. 0,5 - 10

1

2

± 10 ± 7

Фотометрический

канал

О3

0,05 - 1,0

± 7

Канал титрования в газовой фазе

NO2

0,05 - 1,0

± 7

Примечания:

а) Указанные метрологические характеристики нормированы при использовании:

-    в качестве исходных ГС: ГСО-ПГС 1-го разряда в баллонах под давлением по ТУ 6-162956-92 аттестованные с относительной погрешностью не более: ± 3 % - для CO, CH4, CO2, N2O; ± 4 % - для NO, NO2, SO2, H2S, NH3; ± 5 % - для НО (для канала динамического разбавления и канала титрования в газовой фазе).

-    источников микропотоков по ТУ ИБЯЛ.418319.013-2001, пределы допускаемой относительной погрешности ± (5-7) % (для термодиффузионного канала).

-    в качестве газа-разбавителя - воздух от генератора нулевого воздуха модели 111.

Лист № 12 всего листов 15

б) Конкретный диапазон воспроизведения объемной доли компонента в ПГС определяется исходной ГС в баллоне под давлением или источником микропотока и режимом работы калибратора.

2)    Канал динамического разбавления калибратора

-    Диапазон коэффициентов разбавления (конкретный диапазон задается пользователем): от 2 до 20000.

-    Пределы допускаемой относительной погрешности определения коэффициента разбавления, %: ±3.

-    Диапазоны расходов газа-разбавителя (конкретный диапазон задается пользователем), дм3/мин: 0,3 ^ 5; 0,5 ^ 10; 0,8 ^ 15; 1,0 ^ 20.

-    Диапазоны расходов исходной ГС (конкретный диапазон задается пользователем), см3/мин: 5,0 ^ 50; 5,0 ^ 100, 10 ^ 200; 25 ^ 500.

-    Пределы допускаемой относительной погрешности установления расхода газа-разбавителя и исходной ГС, %: ±2,0.

-    Пределы допускаемой    относительной    погрешности    поддержания расхода газа-разбавителя и исходной ГС в течение 8 ч непрерывной работы, %: ±1,0.

-    Время установления заданного значения объемной доли компонента в ПГС на выходе калибратора (в зависимости от режима работы), мин: от 5 до 60.

-    Количество одновременно подключаемых баллонов с исходной ГС: 3.

3)    Термодиффузионный канал калибратора

-    Температура в термостате может быть установлена на уровне, °С: 30; 35; 40.

-    Пределы    допускаемой    абсолютной    погрешности    установления температуры в термостате, °С: ±0,1.

-    Пределы    допускаемой    абсолютной    погрешности    поддержания температуры в термостате в течение 8 ч непрерывной работы, °С: ±0,1.

-    Объемный расход ПГС на выходе калибратора для термодиффузионного канала, дм /мин: от 0,3 до 2.

6 Основные технические характеристики комплекса приведены в таблице 8. Т а б л и ц а 8

и- а- я

^ * к s а-

Температура в точке отбора газовой пробы, 0С

Коэф

фициент

разбавле

ния

пробы

Потребляемая мощность, ВА, не более

Г абаритные размеры, мм, не более

Масса, кг, не более

1

не более 600

20

(допускается до 150)

3300

Пробоотборник: диаметр - 51, длина - по заказу; Стойка: 636х813х1829;

Труба для транспортировки пробы: длина - до 300 м, диаметр - 22,4.

Пробоотборн ик на фланце: 13,6; Стойка с газоанализато рами: 320.

2

не более 600

20

(допускается до 150)

Стойка: 7000; Линия отбора пробы с подогревом: 10 ВА на 30 см.

Устройство пробоотбора: длина 1,2^2,5 м, диаметр - 12,7^24,5; Стойка: 636х813х1829.

Стойка с газоанализато рами: 200.

мобильного комплекса,

7    Технические характеристики унифицированном модуле SHELTER:

Лист № 13 всего листов 15 смонтированного в

4,4 х 2,4 х 2,5; 1500 (3000 с приборами).

от 15 °С до 30 °С;

-    габаритные размеры модуля, м, не более:

-    масса модуля, кг, не более:

8    Условия эксплуатации комплекса:

-    диапазон температуры окружающей среды:

не более 80 % во всем диапазоне температур;

-    относительная влажность:

-    диапазон атмосферного давления:

9    Внешние условия эксплуатации унифицированном модуле SHELTER:

-    температура окружающего воздуха:

-    относительная влажность воздуха:

-    диапазон атмосферного давления:

10    Средний срок службы: 18000 часов.

от 84,4 до 106,7 кПа. мобильного комплекса, смонтированного в

от минус 20 °С до 45 °С; не более 80 % при температуре 25 °С;

от 84,4 до 106,7 кПа.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации комплекса типографским способом и в виде наклейки на корпуса газоанализаторов комплекса.

Комплектность

Комплектность поставки комплексов приведена в таблице 9.

Т а б л и ц а 9

№№

Наименование

Обозначение

Количество,

шт.

1

Устройство отбора и подготовки пробы

модели 200 модели 900

11)

11)

2

Г азоанализаторы

(таблица 2)

от 1 до 122)

3

Ультразвуковой измеритель скорости газового потока

модели 7068

1

4

Средства измерений для корректировки показаний и поверки газоанализаторов:

-    генератор нулевого воздуха,

-    калибратор озона;

-    калибратор газовых смесей

модели 111

модели 49C-PS, 49i-PS модели 146С, 146i

1

1

1

5

Стенды

NEMA-1

от 1 до 42)

6

Система сбора, обработки и хранения - 1 из трех вариантов:

-    даталоггер

-    персональный компьютер

-    персональный компьютер с вспомогательным даталоггером

модели 8800 или 8832 модели 8800 или 8832

1

1

1

1

7

Пакет прикладных программ для сбора и обработки данных

1

8

Руководство по эксплуатации

1

9

Методика поверки

1

Примечания:

1)    Устройство отбора и подготовки пробы модели 200 входит в состав комплекса модификации 1, устройство отбора и подготовки пробы модели 900 - в состав комплекса модификации 2.

2)    В комплексе модификации 2 количество газоанализаторов определяется соотношением их суммарного расхода и расхода устройства отбора и подготовки пробы модели 900.

Поверка

осуществляется по документу МП-242-1204-2011 «Комплексы газоаналитические модели 1400 (ТЕ-1). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «4» августа 2011 г.

Основные средства поверки:

Для измерительных каналов веществ:

- калибратор газовых смесей модели 146С, 146i фирмы Thermo Electron, США, входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1), в комплекте с ГСО-ПГС состава SO2/N2 (№ 9776-2011), NO/N2 (№№ 4017-87, 4024-87), NO2/N2 (№ 4427-88), H2S (№4282-88), СО/N2 (№№ 3819-87, 3831-87), СО2т2 (3760-87, 9742-2011), СН4/N2 (№№ 3877-87, 3885-87), NH3/N2 (№ 4278-88), HCl/N2 (№9257-2008), N2O/N2 (№9207-2008) в баллонах под давлением по ТУ 6-16-2956-92.

-    генератор нулевого воздуха модели 111 фирмы Thermo Electron, США, входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1).

Для измерительного канала пыли:

-    Анализатор пыли «ДАСТ - 1 - Э», № 35822-07 в Госреестре СИ.

Для измерительного канала скорости газового потока:

-    государственный специальный эталон единицы скорости воздушного потока по ГОСТ 8.542-86.

Для генераторов нулевого воздуха модели 111:

-    эталон сравнения - чистый газ с нормированным содержанием определяемых примесей в баллоне под давлением Хд.2.706.142-ЭТ1 (синтетический воздух) по ГОСТ 8.578-2002,

-    генератор газовых смесей ГГС-03-03 по ШДЕК 418313.001 ТУ или калибратор газовых смесей модели 146С или 146i, входящий в состав комплексов газоаналитических модели 1400 (ТЕ-1), в комплекте с ГСО-ПГС состава NO/N2 (№ 4013-87), SO2/N2 (№ 4037-87), TO/N2 (№ 3810-87), СО2^2 (№ 9785-2011) в баллонах под давлением по ТУ 6-16-2956-92,

-    газоанализаторы, входящие в состав флуоресцентного, хемилюминесцентного и оптикоакустического комплексов эталонной аппаратуры Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.

Для калибраторов озона модели 49^PS, 49i-PS:

-    расходомер-счетчик газа РГС-1 по ШДЕК.421322.001 ТУ,

-    эталонный комплекс аппаратуры для воспроизведения и передачи размера единицы массовой концентрации озона, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01.

Для калибраторов газовых смесей модели 146С, 146i:

-    калибратор расхода газа Cal-Trak SL-800, № 37946-08 в Госреестре СИ РФ;

-    образцовый платиновый термометр сопротивления 2-го разряда типа ТСПН-4М по ТУ 50-696-88,

-    эталонный комплекс аппаратуры для воспроизведения и передачи размера единицы массовой концентрации озона, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01,

-    газоанализаторы, входящие в состав флуоресцентного и хемилюминесцентного комплексов эталонной аппаратуры Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01,

Лист № 15 всего листов 15

-    генератор нулевого воздуха модели 111, фирмы Thermo Electron, США, входящий в состав газоаналитических комплексов модели 1400 (ТЕ-1),

-    источник микропотока SO2 (№ 06.04.014) по ТУ ИБЯЛ.418319.013-2001,

-    ГСО-ПГС состава SO2/N2 (№ 9787-2011), NO/N2 (№ 4013-87) в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе «Комплексы газоаналитические модели 1400 (ТЕ-1). Руководство по эксплуатации», 2010 г.

Нормативные и технические документы, устанавливающие требования к комплексам газоаналитическим модели 1400 (ТЕ-1)

1    ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».

2    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3    ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

4    ГОСТ 8.542-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

5    Техническая документация фирмы - изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.

13504-12
Номер в ГРСИ РФ:
13504-12
Производитель / заявитель:
"Thermo Fisher Scientific", США
Год регистрации:
2012
Cрок действия реестра:
30.07.2017
