| Номер в госреестре | 13556-16 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | А2246 |
| Изготовитель | ПКБ локомотивного хозяйства - филиал ОАО "РЖД", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные А2246 предназначены для поверки (калибровки) средств измерений давления и температуры.
Принцип действия
Установка состоит из трех частей: гидравлического пресса, термостата и блока управления механически между собой не связанных, но между которыми имеются электрические соединения.
Гидравлический пресс А2246.20.00 предназначен для создания с помощью ручного винтового привода необходимой величины давления при поверке (калибровке) средств измерений давления.
Давление на поверяемом (калибруемом) измерителе давления создается путем вращения маховика пресса по часовой стрелке и контролируется по эталонному манометру. При достижении заданных значений давления вращение прекращается и давление поддерживается за счет герметичности гидравлической системы. Для уменьшения давления вращение маховика производится против часовой стрелки.
Термостат А2246.30.00 имеет трубчатый электронагреватель и предназначен для создания и поддержания температуры на постоянном уровне в диапазоне, необходимом для поверки (калибровки) средств измерений температуры. Рабочая среда - вода.
Нагрев, снижение и поддержание температуры в заданных точках происходит с помощью нагревательного элемента и контролируется с помощью эталонного стеклянного термометра, погруженного в термостат.
В блоке управления А2246.40.00 смонтированы источники питания, аппараты коммутации, сигнализации и защиты, стрелочные измерительные приборы и разъемы для подключения к питающей сети, а также для соединения с поверяемыми (калибруемыми) средствами измерений.

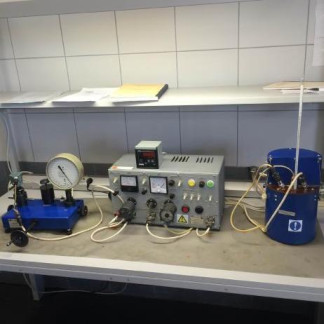

Внешний вид установки поверочной А2246 показан на рисунке 1.
представлены в таблице 1.
Таблица 1
| Характеристика | Значение характеристики |
| Диапазон регулирования давления прессом, МПа | от 0 до 1,6 |
| Нестабильность поддержания давления прессом, %, не более | ± 0,4 |
| Диапазон регулирования температуры в термостате, °С | от 20 до 95 |
| Нестабильность поддержания температуры в термостате, °С | ± 1,0 |
| Время выхода термостата на режим + 95 °С, мин, не более | 25 |
| Напряжение питания переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Мощность электронагревателя, кВт | 1,0 |
| Продолжительность непрерывной работы (при циклах поверки, в которых чередуется нагрев с охлаждением), ч, не менее | 8,0 |
| Рабочие условия эксплуатации, °С | 20 ± 5 |
| Относительная влажность окружающего воздуха, % | от 40 до 80 |
| Масса, кг, не более - блок управления А2246.40.00 - пресс гидравлический А2246.20.02 - термостат А2246.30.00 | 19 10 22 |
| Габаритные размеры, мм, не более - блок управления А2246.40.00 - пресс гидравлический А2246.20.02 - термостат А2246.30.00 | 510x265x290 257x390x340 206x235x355 |
наносится на титульный лист эксплуатационной документации и на корпус блока управления установки.
приведена в таблице 2.
Таблица 2
| Наименование | Кол-во, шт. |
| Блок управления А2246.40.00 | 1 |
| Пресс гидравлический А2246.20.00 | 1 |
| Термостат А2246.30.00 | 1 |
| Запасные части А2246.00.00 ЗИ | комплект |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу РТ-МП-2385-442-2015 «ГСИ. Установка поверочная А2246. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 декабря 2015 г.
Основные средства поверки:
- манометр деформационный, диапазон от 0 до 2,5 МПа, КТ 0,4;
- термометр погружения, диапазон от 0 до 100 °С, А = ± 0,1 °С.
Знак поверки наносится на корпус блока управления и в паспорт.
изложены в руководстве по эксплуатации А2246.00.00 РЭ «Установка поверочная А2246» .
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 Технические условия ТУ 3185-2170-04708730-2015 «Установка поверочная А2246».
