| Номер в госреестре | 13938-14 |
| Наименование СИ | Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками |
| Обозначение типа СИ | TRL/2 |
| Изготовитель | "Rosemount Tank Radar AB", Швеция |
| Год регистрации | 2014 |
| Срок свидетельства | 08.08.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Системы измерительно-управляющие для коммерческого учёта и управления резервуарными парками TRL/2 предназначены для измерений уровня, температуры, давления, вычисления объёма, плотности и массы жидких продуктов, в том числе находящихся под давлением, а также автоматизированного сбора, обработки, хранения и отображения измерительной информации.
Системы состоят из измерительных приборов, монтируемых на резервуаре с измеряемым продуктом. Система обеспечивает полный контроль в резервуарах любых типов: под давлением и без избыточного давления, с фиксированной или плавающей крышей, в вертикальных или горизонтальных резервуарах градуированных по ГОСТ 8.570-2000 и ГОСТ 8.346-2000 (МИ 3042-2007) соответственно. В зависимости от количества резервуаров, их типа, и потребностей Заказчика в состав системы входят различные компоненты.
В системе применяются уровнемеры радарные Rosemount TankRadar RЕХ (RTG 3920, RTG 3930, RTG 3950, RTG 3960), термопреобразователи сопротивления многоточечные NLI или NLI/WLS, или термопреобразователи сопротивления Rosemount 0065, преобразователи давления измерительные 3051 и/или 3051S.
Для выполнения функции защитного отключения, а также функции управления используются модули ввода-вывода информации IOT5100.
Сбор данных о температуре, уровне подтоварной воды и других дополнительных данных обеспечивает непосредственно уровнемер радарный Rosemount TankRadar ЯЕХ.
Автоматическое измерение плотности продукта в системе обеспечивается датчиками давления. При отсутствии датчиков гидростатического давления плотность продукта вводится в систему вручную на основе результатов лабораторного анализа пробы, отобранной из резервуара.
В качестве протокола обмена информацией по полевой шине используется протокол Modbus RTU. Коммутация датчиков с центральным компьютером системы осуществляется через модем FBM 2180 и модули полевого соединения FCU 2160 или FCU2165.
Рабочая станция TankMaster непрерывно опрашивает подключенное оборудование, и на основе полученных данных измерений (уровень, температура, давление) проводит в реальном масштабе времени вычисления объёма, плотности и массы продукта в резервуаре косвенным методом статических измерений после слива подтоварной воды согласно ГОСТ Р 8.595-2004.
Оператор взаимодействует с системой посредством программного пакета Tank Master -WinOPI, функционирующего на базе персонального компьютера, который в свою очередь связан с системами управления более высокого уровня.
Программное обеспечение TankMaster выполняет следующие функции:
- сбор информации со средств измерений и датчиков;
- отображение уровня, температуры, давления продукта в резервуаре;
Лист № 2 Всего листов 5
- контроль за значением параметров продукта и выдача сигналов тревоги в случае выхода их значений за установленные пределы;
- вычисление объёма, плотности и массы продукта в резервуаре;
- сигнализация достижения контролируемыми параметрами заданных значений;
- контроль за возможными утечками продукта в резервуарах. Для защиты резервуаров от перелива уровнемеры конфигурируются для выдачи аварийного сигнала при достижении аварийного уровня продукта в резервуаре;
- выдача управляющих сигналов на исполнительные механизмы через модули IOT5100.

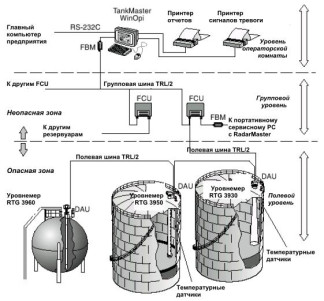

Рисунок 1- Системы измерительно-управляющие для коммерческого учёта и управления резервуарными парками TRL/2.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| TankMaster | WIN OPI | 6.XY | 20B855913BE9191CA 1547CFB06748FB6 | MD5 |
| Rosemount TankRadar RЕХ | Stm Volume | 6.XY | 383AEB6ABC280CE8 8A48942BD0394904 | MD5 |
Лист № 3 Всего листов 5
В целях исключения несанкционированного доступа к настройкам программного обеспечения и конфигурации систем измерительно-управляющих для коммерческого учёта и управления резервуарными парками TRL/2 предусмотрена регистрация пользователей в системе по паролю и разграничение доступа по четырем уровням: только просмотр, оператор, технолог и администратор системы.
Уровень защиты программного обеспечения систем измерительно-управляющих для коммерческого учёта и управления резервуарными парками TRL/2 от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений расстояния (уровня), м | от 0,8 до 40 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1 |
| Диапазон измерений уровня подтоварной воды, м | от 0 до 1,5 |
| Пределы допускаемой относительной погрешности измерений уровня подтоварной воды, % | ±0,4 |
| Диапазон измеряемых температур продукта в резервуаре, °С | от минус 50 до плюс 250 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений гидростатического давления и давления паров в резервуаре, МПа | от 0 до 0,25 |
| Диапазон измерений давления паров в резервуарах со сжиженным газом под давлением, МПа | от 0 до 4 |
| Пределы допускаемой приведённой погрешности измерений давления, % | ±0,075 |
| Диапазон измерений средней плотности продукта в резервуаре, кг/м3 | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений средней плотности продукта, кг/м3 | ±1 |
| Пределы допускаемой относительной погрешности устройства обработки информации (ПО TankMaster), % | ±0,02 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 95 от 84,0 до 106,7 от минус 40 до плюс 70 |
Относительная погрешность вычисления массы продукта зависит от метода измерений плотности (автоматический с помощью преобразователей давления или по результатам измерений плотности в лаборатории и ручного ввода в систему), уровня продукта и погрешности составления градуировочной таблицы резервуара и составляет от ±0,15 % до ±0,4 %. Погрешность измерения массы вычисляется для каждого конкретного случая по ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
наносят на маркировочную табличку систем измерительно-управляющих для коммерческого учёта и управления резервуарными парками TRL/2 и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| 1. Уровнемер радарный Rosemount TankRadar ЯЕХ (RTG 3920, RTG 3930, RTG 3950, RTG 3960) | Не менее 1 (По заказу) |
| 2. Термопреобразователь сопротивления многоточечный NLI или NLI/WLS | Не менее 1 (По заказу) |
| 3. Термопреобразователь сопротивления Rosemount 0065 | По заказу |
| 4. Сигнализатор подтоварной воды WLS | По заказу |
| 5. Преобразователь давления измерительный 3051 и/или 3051S | По заказу |
| 6. Модуль сбора данных DAU 2100 или TIC, или TMC | По заказу |
| 7. Модуль полевого соединения FCU 2160 или FCU2165 | По заказу |
| 8. Модем полевой шины FBM 2180 | По заказу |
| 9. Модуль дисплейный RDU 40 | По заказу |
| 10. Модуль ввода-вывода информации I0T5100 | По заказу |
| 11. Программное обеспечение Tank Master - WinOPI | 1 шт. |
| 12. Комплект запасных частей | 1 к-т |
| 13. Руководство по эксплуатации | 1 шт. |
| 14. Методика поверки | 1 шт. |
приведены в руководстве по эксплуатации систем измерительно-управляющих для коммерческого учёта и управления резервуарными парками TRL/2.
осуществляется по документу МП РТ 2090-2014 «Системы измерительно-управляющие для коммерческого учёта и управления резервуарными парками TRL/2. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19 мая 2014 г.
При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р30Н2Г ГОСТ 7502-98, компарированная по измерительной ленте третьего разряда;
- термометр, ПГ ±0,1 °С;
- ареометр АНТ-1 ГОСТ 18481-81, ПГ ±0,5 кг/м3.
Нормативные и технические документы, устанавливающие требования к системам измерительно-управляющим для коммерческого учёта и управления резервуарными парками TRL/2
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Техническая документация «Rosemount Tank Radar AB», Швеция.
Лист № 5 Всего листов 5
Осуществление торговли и товарообменных операций.
