Термопреобразователи сопротивления ТСМ-02, 13998-13

Назначение

Термопреобразователи сопротивления ТСМ-02 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Описание

Измерение температуры с помощью ТС основано на свойстве проводников изменять электрическое сопротивление с изменением температуры.

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - чувствительного элемента (далее -ЧЭ), предназначенного для преобразования измеряемой температуры в эквивалентное изменение электрического сопротивления;

-    электрической изоляции;

-    защитной арматуры.

ТС имеют исполнения, отличающиеся длиной монтажной части, диаметром арматуры, типом крепежного устройства, номинальной статической характеристикой преобразования (далее - НСХ) и диапазоном измеряемых температур.

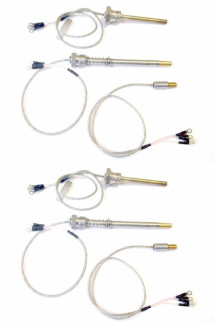

Фото общего вида термопреобразователей представлено на рисунке 1.

т

Рис. 1: ТСМ-02 Чувствительные элементы ТС выполнены из меди.

Защитная арматура ТС выполнена в зависимости от исполнения из:

-    стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72;

-    стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72 и латуни Л63 или томпака Л90 по ГОСТ 15527-2004;

-    латуни Л63 или томпака Л90 по ГОСТ 15527-2004.

ТС имеют удлинительные провода с наконечниками.

Соединение внутренних проводов ТС выполнено по четырехпроводной схеме ГОСТ6651-2009.

Технические характеристики

Диапазон измеряемых температур ТСМ-02 в зависимости от исполнения ТС - от минус 50 до плюс 150 °С или от минус 50 до плюс 120 °С.

Условное обозначение НСХ ТС по ГОСТ 6651-2009 в зависимости от исполнения: 50М и 100М.

Температурный коэффициент ТС (а): 0,00428°С-1.

Класс допуска ТС по ГОСТ 6651-2009: В и С.

Допуски ТС (пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (At)):

-    для класса В: ± (0,3 + 0,005 • I 11), °С;

-    для класса С: ± (0,6 + 0,01 • I 11), °С,

где t - абсолютное значение температуры (без учета знака), °С.

Максимальное значение измерительного тока, протекающего по ЧЭ, мА:

-    10 - для ТС с Яо = 50 Ом;

-    7 - для ТС с Яо = 100 Ом.

Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, в зависимости от исполнения - не более 15 или 20 с.

Диаметр монтажной части ТС в зависимости от исполнения - 5, 6, 8 или 10 мм.

Длина монтажной части ТС в зависимости от исполнения - от 4,5 до 500 мм.

Масса ТС- от 0,052 до 0,30 кг, в зависимости от исполнения.

ТС выполняются с одним ЧЭ.

Электрическое сопротивление изоляции, МОм, - не менее 100 при температуре (25 ± 10) °С.

Климатическое исполнение ТС-УХЛ4 (для внутренних поставок), М4, ТВ3, ТМ3, тип атмосферы IV (для поставок на экспорт) по ГОСТ 15150-69, группа исполнения - С2 по ГОСТ Р 52931-2008.

По устойчивости к помехам ТС относятся к группе исполнения IV по ГОСТ Р 50746-2000.

ТС устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

ТС относятся к категории I сейсмостойкости по НП-031-01.

Нормальный режим эксплуатации ТС определяется следующими внешними воздействующими факторами:

-    температура окружающего воздуха - от минус 10 до плюс 60 оС;

-    относительная влажность - не более 90 %.

ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Средний срок службы ТС - не менее 10 лет.

Назначенный срок службы ТС - 5 лет.

Средняя наработка до отказа ТС - не менее 250000 ч.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шиль-дик или наклейку, прикрепленные кТС.

Комплектность

Термопреобразователь - 1 шт. (исполнение в соответствии с заказом).

Паспорт 427.07 ПС - 1 экз. (допускается групповой паспорт на партию ТП до 25 шт.). Руководство по эксплуатации 427.07 РЭ - 1 экз. (допускается на партию ТС до 25 шт. отправлять одно РЭ).

Прокладка (в зависимости от исполнения) - 1 шт.

Втулка (в зависимости от исполнения) - 1 шт.

Шайба (в зависимости от исполнения) - 2 шт.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    установка УТТ-6ВМА в составе: нулевой термостат ТН-12 (температура 0 оС), паровой термостат ТП-1М (температура плюс 100 оС);

-    жидкостной термостат «ТЕРМОСТАТ-300», диапазон измерения температур от плюс 100 до плюс 300 оС;

-термометр сопротивления платиновый образцовый ПТС-10М II разряда, диапазон измерения температур от минус 200 до плюс 420 оС;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измерения сопротивления ТС от 0,0001 до 1000 Ом, предел допускаемой основной погрешности ± [0,0002 + 1 10-5 R] Ом.

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в Руководстве по эксплуатации 427.07 РЭ.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСМ-02

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 95 2464-93 Термопреобразователи сопротивления ТСМ-01, ТСП-01, ТСМ-02, ТСП-02. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Лист № 4 Всего листов 4

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области использования атомной энергии.
