| Номер в госреестре | 14061-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 3051 |
| Изготовитель | «Rosemount Inc.», США; Фирма «Emerson Process Management GmbH & Co. OHG», Германия; Фирма «Beijing Rosemount Far East Instrument Co. Ltd.», Китай; Фирма «Emerson Asia Pacific Pte Ltd.», Сингапур; АО «Промышленная группа «Метран», г. Челябинск; |
| Год регистрации | 2015 |
| Срок свидетельства | 18.12.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные 3051 (далее - преобразователи) предназначены для измерения абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом 1ЕС 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).
Преобразователи имеют следующие модели: 3051C - копланарная модель для измерения избыточного давления, абсолютного давления и разности давлений; 3051Т -штуцерная модель для измерения абсолютного и избыточного давления; 3051L - фланцевая модель для измерения гидростатического давления (уровня); 3051Н - для измерения абсолютного и избыточного давлений в гигиенических процессах. Преобразователи могут использоваться также для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, раздел фаз, расход жидкости, пара и газа.

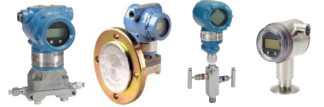

Общий вид преобразователей приведен на рисунке 1.
Преобразователи давления измерительные 3051 имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | |||||
| ПО HART | ПО Wireless HART | ПО Profibus- PA | ПО FOUNDATION Fieldbus | |||
| Идентиф икационное наименование ПО | 123102. ABS | 020513520-000X. a90 | 3051cw.a90 | 3051.s2 | Pb3051.s2 | CTFF ITK6 .CODE. 00Х 00Х 0 0Х^2 |
| Номер версии (идентификационный номер) ПО | Не ниже 178 | Не ниже 1 | Не ниже 1.0.1 | Не ниже 2.5.7 | Не ниже 2.5.0 | Не ниже 3.0.3 |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
Программное обеспечение не изменяемое и не считываемое. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений, кПа - избыточного давления - абсолютного давления - разности давлений | от минус 101,3 до 68947 ст 0 до 68947 от минус 13789 до 13789 |
| Пределы допускаемой основной приведенной погрешности, % от Рв | от ±0,04 до ±1,125 |
| Температура окружающей среды, °С | от минус 40 до плюс 85 от минус 60 до плюс 85 - спец- заказ |
| Температура окружающей среды для работы ЖКИ, °С | от минус 20 до плюс 80, от минус 40 до плюс 80 |
| Дополнительная приведенная погрешность ст изменения температуры окружающей среды на каждые 10 °С, % от Рв | (от ±0,027 до ± 2,697) 1) |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал постоянного напряжения, В - цифровые сигналы | от 4 до 20 от 1 до 5 или от 0,8 до 3,2 HART, WirelessHART, FOUNDATION Fieldbus, Profibus-PA |
| Напряжение питания, В 2) | от 6 до 42,4 |
| Средняя наработка на отказ, ч | 150000 |
| Степень защиты от воды и пыли | IP65, IP66, IP67, IP68 |
| Г абаритные размеры, мм, не более, (длина х ширина х высота) | 254x301 х300 |
| Масса, кг | от 0,86 до 17,9 |
| Вид взрывозащиты | искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
| Примечание - Рв - диапазон измерений, на который настроен преобразователь. 1) Дополнительная погрешность для температурного диапазона от минус 40 °С до плюс 85 °С. В диапазоне температур от минус 60 °С до минус 40 оС дополнительная температурная погрешность увеличивается в 3 раза; 2) В зависимости выходного сигнала преобразователя. | |
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Преобразователь | 1 шт. | В зависимости от заказа |
| Паспорт | 1 экз. | |
| Методика поверки * | 1 экз. | |
| Руководство по эксплуатации * | 1 экз. | |
| * Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес; - поставка на электронном носителе. | ||
осуществляется по документу МП 4212-021-2015 «Преобразователи давления измерительные 3051. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в феврале 2015 г.
Перечень основных средств поверки:
- грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;
- вольтметр цифровой, класс точности 0,005,
- мера электрического сопротивления, класс точности 0,001.
приведены в Руководстве по эксплуатации «Преобразователи давления измерительные 3051».
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051
1. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».
2. ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. Техническая документация фирмы «Rosemount Inc.», США.
4. ТУ 4212-021-12580824-2006 «Преобразователи давления измерительные 3051. Технические условия».
Выполнение работ и оказание услуг по обеспечению единства измерений.
