| Номер в госреестре | 14373-12 |
| Наименование СИ | Устройства контроля воздухораспределителей |
| Обозначение типа СИ | УКВР-2 |
| Изготовитель | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 26.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства контроля воздухораспределителей УКВР-2 (далее по тексту - устройство УКВР-2) предназначены для формирования и измерения давления сжатого воздуха в камерах воздухораспределителей грузового типа при проверке технических характеристик воздухораспределителей на заводе-изготовителе и после выполнения ремонта в депо и вагоноремонтных заводах.
Устройство УКВР-2 создает и контролирует давление сжатого воздуха в камерах воздухораспределителей. Установка давления производится автоматически посредством пневматического распределителя по заданной программе. В зависимости от технического состояния узлов и деталей воздухораспределителя в его камерах и каналах возникают различные давления и перепады давления за фиксированные промежутки времени, формируемые УКВР-2. Измерение давления в камерах производится с помощью тензорезистивных датчиков давления. Электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают в блок управления устройством. Блок управления выполняет анализ измерительной информации, определяя при этом наличие или отсутствие неисправностей проверяемого воздухораспределителя, и индицирует техническое состояния воздухораспределителя отображением информации на дисплее и высвечиванием светодиодных индикаторов на индикаторной линейке.

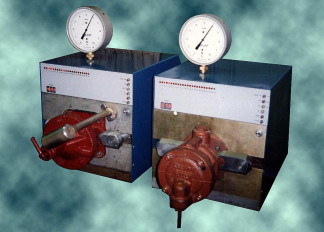

Конструктивно устройство УКВР-2 состоит из двух самостоятельно функционирующих, поставляемых совместно, частей: УКВР-ГЧ и УКВР-МЧ. Часть УКВР-ГЧ предназначена для проверки главных частей воздухораспределителя; часть УКВР-МЧ предназначена для проверки магистральных частей воздухораспределителя.
Каждая часть (УКВР-ГЧ, УКВР-МЧ) состоит из следующих узлов:
- блок питания;
- блок управления;
- блок электропневматический.
Различие между УКВР-ГЧ и УКВР-МЧ состоит в пневматической схеме, реализованной в конструкции электропневматического блока.
Проверка функционирования электропневматического блока устройства УКВР-2 автоматизирована и проводится в режиме самоконтроля устройства УКВР-2.
Для ограничения несанкционированного доступа к блоку управления (БУ) на два верхних крепёжных винта задней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Условия эксплуатации устройств УКВР в вагонных депо не обеспечивают сохранности поверительных клейм, нанесенных на корпус стендов, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.
Схема пломбировки блока управления
Устройство УКВР-2 содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с нормированными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей устройств;
- организация интерфейса с оператором.
Программное обеспечение вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификация программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| УКВР-ГЧ | УКВР-ГЧ.04.00 | 001 | 8000 | CRC16 |
| УКВР-МЧ | УКВР-МЧ.04.00 | 002 | EB0A | CRC16 |
| Наименование характеристики | Значение характеристики | |
| Диапазон измерения давления, МПа (кгс/см ) | от 0,0 до 0,6 (от 0 до 6) | |
| Пределы допускаемой абсолютной погрешности измерения давления, МПа (кгс/см2) | ±0,005 (0,05) | |
| Диапазон формирования временных интервалов, с | от 1 до 60 | |
| Пределы допускаемой абсолютной погрешности формирования временных интервалов, с: - в диапазоне от 1 до 20 с - в диапазоне св. 20 до 60 с | ±0,01 ±0,06 | |
| Количество определяемых неисправностей для главной части воздухораспределителя | 22 | |
| Количество определяемых неисправностей для магистральной части воздухораспределителя | 20 | |
| Длительность проверки главной части, мин | 3 | |
| Длительность проверки магистральной части, мин | 4 | |
| Потребление сжатого воздуха на одну проверку главной части, л | 7 | |
| Потребление сжатого воздуха на одну проверку магистральной части, л | 5 | |
| 2 Давление сжатого воздуха в питающей магистрали, МПа (кгс/см ) | от 0,65 до 0,90 (от 6,5 до 9,0) | |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц | от 200 до 240 50 | |
| Потребляемая мощность, В А, не более | 100 | |
| Диапазон рабочих температур, °С | от 10 до 25 | |
| Масса, кг, не более: - УКВР-ГЧ - УКВР-МЧ | 95 85 | |
| Г абаритные размеры, мм, не более • ширина • глубина • высота | УКВР-ГЧ 350 540 550 | УКВР-МЧ 350 540 550 |
| Средний срок службы, лет | 10 | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.
| Наименование | Обозначение | Количество, шт. | Примечание |
| 1. УКВР-ГЧ | 1 | ||
| 2. УКВР-МЧ | 1 | ||
| 3. Проверочная заглушка | УКВР 270.00 УКВР 483.00 | 1 1 | для УКВР-ГЧ для УКВР-МЧ |
| 4. Руководство по эксплуатации | УКВР.00.00.РЭ | 1 | |
| 5. Методика поверки | УКВР.00.00.МП | 1 | |
| 6. Паспорт | УКВР.00.00.ПС | 1 | |
| 7. Устройство автоматической регистрации | УАР-00.00 | 1 | |
| 8. Паспорт устройства автоматической регистрации | УАР.00.00.ПС | 1 | |
| 9. Манометр | МТИ модель 1216 | 2 | или аналогичный, (до 1,0 МПа (10 кгс/см ) класс точности не ниже 0,6) |
| 10. Персональный компьютер | IBM-совместимый | 1 | или аналогичный* |
| 11. Принтер | EPSON LX-300 | 2 | или аналогичный* |
| 12. Сетевой фильтр | «Пилот» | 2 | или аналогичный* |
| 13. Блок бесперебойного питания | UPS-420 | 1 | или аналогичный* |
| * Данное устройство поставляется по отдельному заказу. | |||
осуществляется по документу УКВР.00.00.МП "Устройства контроля воздухораспределителей УКВР-2. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г. Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до
1,0 МПа (10 кгс/см ), пределы допускаемой приведённой погрешности измерения давления ±0,1 %; 4
- частотомер электронно-счетный Ч3-63/1, диапазон измерения периода 10 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±5 10 ;
1) УКВР.00.00.РЭ "Устройства контроля воздухораспределителей УКВР-2. Руководство по эксплуатации"
2) УКВР.00.00.МП "Устройства контроля воздухораспределителей УКВР-2. Методика поверки" (утверждёна ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.)
Нормативные и технические документы, устанавливающие требования к устройствам контроля воздухораспределителей УКВР-2
214.00.00 ТУ "Устройство контроля воздухораспределителя УКВР-2. Технические условия"
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 637 |
| Поверителей | 6 |
| Актуальность данных | 19.11.2024 |
