Государственный реестр средств измерений

Анализаторы кислорода ТДК-3М, 14382-16

14382-16
Анализаторы кислорода ТДК-3М предназначены для непрерывного измерения объемной доли кислорода в дымовых газах котельных установок, кислородно-воздушных смесях, защитных инертных газовых средах.
Карточка СИ
Номер в госреестре 14382-16
Наименование СИ Анализаторы кислорода
Обозначение типа СИ ТДК-3М
Изготовитель Общество с ограниченной ответственностью «НПФ ЦИРКОН» (ООО «НПФ ЦИРКОН»), г. Москва
Год регистрации 2016
Срок свидетельства 09.09.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы кислорода ТДК-3М предназначены для непрерывного измерения объемной доли кислорода в дымовых газах котельных установок, кислородно-воздушных смесях, защитных инертных газовых средах.

Описание

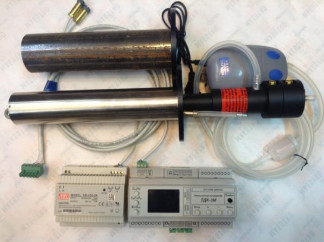

Анализаторы кислорода ТДК-3М (далее - анализаторы) состоят из нескольких блоков: погружного кислородного зонда, вторичного преобразователя, блока питания, микрокомпрессора. Вторичный преобразователь, блок питания, микрокомпрессор выполнены в пластиковых корпусах. На лицевой стороне вторичного преобразователя расположены цифровой дисплей и кнопки управления.

Принцип действия анализаторов заключается в измерении ЭДС твердоэлектролитного гальванического элемента, включающего диск из оксида циркония, стабилизированного оксидом иттрия. Твердый электролит такого состава имеет проводимость по ионам кислорода в диапазоне от 500 до 1000оС. Выходное напряжение на элементе пропорционально разности парциальных давлений кислорода в измеряемой среде и в газовой среде с известным содержанием кислорода (например, воздух).

Погружной кислородный зонд устанавливают стационарно внутрь дымохода или вытяжной трубы. Вторичный преобразователь анализаторов выполняет функции поддержания температуры измерительной ячейки, аналого-цифровое преобразование, индукцию текущего состояния входных сигналов, цифровую информацию содержания кислорода в анализируемой среде, а также формирование унифицированного токового выходного сигнала. Вторичный преобразователь может быть расположен на расстоянии до 250 м от зонда. Анализаторы имеют выходы для подключения записывающего устройства, компьютера и сигнализатора. Порог срабатывания сигнализации в пределах диапазона измерений и время непрерывной работы канала в диапазоне от 2 до 40 минут устанавливается изготовителем по заказу потребителя.

Пломбирование газоанализаторов не предусмотрено.

Лист № 2

Всего листов 3

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«OXIMESS»

Номер версии (идентификационный номер ПО)

Pr-3

Цифровой идентификатор ПО

0x95D76B9C

Алгоритм вычисления цифрового идентификатора

CRC16

Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Основные метрологические и технические таблицах 2, 3.

Таблица 2

характеристики приборов приведены в

Наименование характеристики

Значение характеристики

Диапазон измерений объемной доли кислорода, %

От 1 до 21

Пределы допускаемой относительной погрешности измерений объемной доли кислорода, %

±2

Время установления показаний Т(09), с, не более

30

Потребляемая мощность, В • А, не более

100

Габаритные размеры (ДхШхВ), мм, не более - диаметр зонда

50

- длина зонда

от 400 до 1200

- вторичного прибора

230x210x80

- микропроцессор

150x100x70

Масса, кг, не более

15

Таблица 3

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- атмосферное давление, кПа

от 84,0 до 106,7;

Электрическое питание:

- напряжение переменного тока, В

220 -32

- частота переменного тока, Гц

50±1

Знак утверждения типа

Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект анализатора кислорода ТДК-3М входят:

Погружной кислородный зонд - 1 шт.

Вторичный преобразователь - 1шт.

Блок питания - 1 шт.

Микрокомпрессор - 1 шт.

Разъем для подключения токового выхода - 3 шт.

Болт для крепления зонда - 4шт.

Герметизирующая прокладка из паронита - 1шт.

Кабель соединительный 1шт.

Монтажная труба зонда с фланцем - 1шт.

Трубка силиконовая - 1 шт.

Техническое описание и инструкция по эксплуатации анализатора (с Методикой поверки).

Поверка

осуществляется по документу МП 14382-16 «Анализаторы кислорода ТДК-3М. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 22 июня 2016 г.

Основные средства поверки:

- государственные стандартные образцы - газовые смеси кислород - азот ГСО № 10531-2014.

Место нанесения знака поверки приведено на рисунке 1.

Сведения о методах измерений

приведены в техническом описании и инструкции по эксплуатации анализатора кислорода ТДК-3М.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Анализаторы кислорода ТДК-3М. Технические условия.
