Термопреобразователи сопротивления ТСМ-05, 14453-13

Назначение

Термопреобразователи сопротивления ТСМ-05 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры воздуха в помещениях различного назначения, а также для измерения температуры жидких и газообразных сред, химически неагрессивных к материалам ТС.

Описание

Измерение температуры с помощью ТС основано на свойстве проводников изменять электрическое сопротивление с изменением температуры.

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - чувствительного элемента (далее -ЧЭ), предназначенного для преобразования измеряемой температуры в эквивалентное изменение электрического сопротивления;

-    электрической изоляции;

-    защитной головки;

-    защитной арматуры.

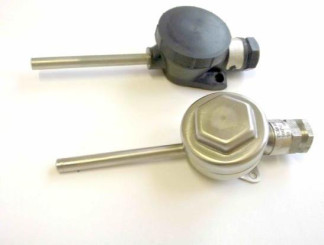

Фото общего видатермопреобразователей представлено на рисунке 1.

V

Рис. 1: ТСМ-05

ТС имеют исполнения, отличающиеся материалом головки.

Чувствительный элемент выполнен из меди.

ЧЭ с выводными проводами помещается в защитную арматуру из стали 08Х18Н10Т или 12Х18Н10Т ГОСТ 5632-72.

Лист № 2 Всего листов 4

ТС выполняются с пыле- водозащищенной головкой из полиамида ПА 66-КС ОСТ 6-11-498-79 или стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-72 для подключения линий связи.

Соединение внутренних проводов ТС выполнено по двухпроводной схеме ГОСТ 6651-2009.

Технические характеристики

Диапазон измеряемых температур ТСМ-05: от минус 50 до плюс 100 °С.

Условное обозначение номинальной статической характеристики преобразования (далее - НСХ) ТС по ГОСТ 6651-2009: 50М.

Температурный коэффициент ТС (а): 0,00428 °С-1.

Класс допуска ТС по ГОСТ 6651-2009: С.

Допуски ТС (пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (At)): ± (0,6 + 0,01 • I 11), °С, где t - абсолютное значение температуры (без учета знака), °С.

Максимальное значение измерительного тока, протекающего по ЧЭ, мА: 10.

Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения - не более 15с.

Головки ТС защищены от проникновения внутрь пылии воды. Степень защиты IP67 по ГОСТ 14254-96.

ТС выполняются с одним ЧЭ.

Длина монтажной части ТС - 80 мм.

Диаметр монтажной части ТС - 8 мм.

Масса ТС в зависимости от исполнения - не более 0,095 или 0,200 кг.

Электрическое сопротивление изоляции, МОм, - не менее 100 при температуре плюс (25 ± 10) °С.

Климатическое исполнение ТС - УХЛ4 (для внутренних поставок), М4, ТМ3, тип атмосферы IV (для поставок на экспорт) по ГОСТ 15150-69, группа исполнения - С2 по ГОСТ Р 52931-2008.

По электромагнитной совместимости ТС относятся к группе исполнения IV по ГОСТ Р50746-2000. Критерий качества функционирования ТС - А по ГОСТ Р 50746-2000.

ТС устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТС определяется следующими воздействующими факторами:

-    температура окружающего воздуха - от минус 20 до плюс 100 оС;

-    относительная влажность - до 90%.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТС - 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шиль-дик или наклейку, прикрепленные к ТС.

Комплектность

Термопреобразователь - 1 шт. (исполнение в соответствии с заказом).

Паспорт ВШКЛ.405212.001 ПС - 1 экз. (допускается групповой паспорт на партию ТС до 25 шт.).

Лист № 3 Всего листов 4

Руководство по эксплуатации ВШКЛ.405212.001 РЭ - 1 экз. (допускается на партию ТС до 25 шт. отправлять одно РЭ).

Поверка

осуществляется по документы ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    установка УТТ-6ВМА в составе: нулевой термостат ТН-12 (температура 0 оС), паровой термостат ТП-1М (температура плюс 100 оС);

-термометр сопротивления платиновый образцовый ПТС-10М II разряда, диапазон измерения температур от минус 200 до плюс 420 оС;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измерения сопротивления ТС от 0,0001 до 1000 Ом, предел допускаемой основной погрешности ± [0,0002 + 1 10'5-R] Ом.

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в Руководстве по эксплуатации ВШКЛ.405212.001 РЭ.

Нормативныеи технические документы, устанавливающие требования к термопреобразователям сопротивления ТСМ-05

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-005-08624488-2004 (ТУ 95 2540-2004) Термопреобразователи сопротивления ТСМ-05.Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
