Термопреобразователи сопротивления ТСП-06, 14457-13

Назначение

Термопреобразователи сопротивления ТСП-06 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры внутри герметичных от воздействия окружающей среды устройств, а также для измерений температуры газообразных и жидких химически неагрессивных сред: воды, пара, масла, воздуха в различных отраслях промышленности.

Описание

Измерение температуры с помощью ТС основано на свойстве проводников изменять электрическое сопротивление с изменением температуры.

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - чувствительного элемента (далее -ЧЭ), предназначенного для преобразования измеряемой температуры в эквивалентное изменение электрического сопротивления;

-    электрической изоляции;

-    защитной арматуры.

ТС имеют исполнения, отличающиеся длиной монтажной части, диаметром арматуры, способом крепления и номинальной статической характеристикой (далее - НСХ) преобразования. Кроме того, по требованию потребителя ТС поставляются с индивидуальными статическими характеристиками преобразования (далее - ИСХ).

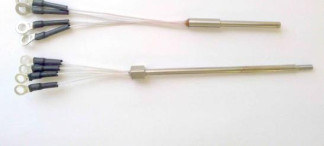

Фото общего вида термопреобразователей представлено на рисунке 1.

Рис. 1: ТСП-06

ТС выполнены без защитной головки с герметизацией выводов и удлинительными проводами с наконечниками или без них.

Чувствительные элементы ТС выполнены из платины.

Лист № 2 Всего листов 4

Защитная арматура выполнена из стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-72.

Соединение внутренних проводов ТС в зависимости от исполнения выполнено по четырехпроводной или двухпроводной схеме ГОСТ 6651-2009.

Технические характеристики

Диапазон измеряемых температур ТСП-06 - от минус 50 до плюс 150 °С.

Условное обозначение НСХ ТС по ГОСТ 6651-2009 в зависимости от исполнения -10П, 50П, 100П и Pt100.

Температурный коэффициент ТС (а):

-    0,00391 °С-1 для НСХ 10П, 50П, 100П;

-    0,00385 °С-1 для НСХ Pt100.

Класс допуска ТС с НСХ 10П, 50П и 100П: А(*), В и С по ГОСТ 6651-2009 и с НСХ Pt100: А(*) и В по ГОСТ 6651-2009.

Допуски ТС (пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (At)):

-    для класса А: At = ± (0,15 + 0,002 • I 11), °С;

-    для класса В: At = ± (0,3 + 0,005 • I 11), °С;

-    для класса С: At = ± (0,6 + 0,01 • I 11), °С,

где t - абсолютное значение температуры (без учета знака), °С.

Пределы допускаемых отклонений сопротивления ТС от ИСХ в температурном эквиваленте в диапазоне температур от 0 до плюс 150 оС: ± 0,2 оС.

Максимальное значение измерительного тока, протекающего по ЧЭ, мА:

-    20 - для ТС с Яо = 10 Ом;

-    10 - для ТС с Яо = 50 Ом;

-    7 - для ТС с Яо = 100 Ом.

Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, в зависимости от исполнения - не более 5 или 10 с.

Диаметр монтажной части ТС в зависимости от исполнения - 4 или 6 мм.

Длина монтажной части ТС в зависимости от исполнения - 52, 68, 76 или 106 мм.

Масса ТС в зависимости от исполнения - 0,02, 0,03 или 0,056 кг.

ТС выполнены с одним ЧЭ.

Электрическое сопротивление изоляции, МОм, не менее - 100 при температуре (25 ± 10) °С.

Климатическое исполнение ТС - УХЛ4 (для внутренних поставок), М4, ТВ3, ТМ3, тип атмосферы - IV (для поставок на экспорт) по ГОСТ 15150-69, группа исполнения - Д2 по ГОСТ Р 52931-2008.

По устойчивости к помехам ТС относятся к группе исполнения IV по ГОСТ Р 50746-2000.

ТС устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

ТС относятся к категории I сейсмостойкости по НП-031-01.

Нормальный режим эксплуатации ТС определяется следующими внешними воздействующими факторами:

-    температура окружающего воздуха в зависимости от исполнения - до плюс 60 °С;

-    относительная влажность - до 90 %.

ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Средний срок службы ТС - не менее 10 лет.

Назначенный срок службы ТС - 5 лет.

Средняя наработка до отказа ТС - не менее 250000 ч.

(*) Примечание: Для ТС класса А не допускается использование двухпроводной схемы соединения внутренних проводов.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шиль-дик или наклейку, прикрепленные к ТС.

Комплектность

Термопреобразователь - 1 шт. (исполнение в соответствии с заказом).

Паспорт 427.06 ПС - 1 экз. (групповой паспорт на партию ТП до 25 шт.).

Руководство по эксплуатации427.06 РЭ - 1 экз. (на партию ТП до 25 шт.).

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» и по Руководству по эксплуатации 427.06 РЭ (для ТС с ИСХ), согласованному в части методики поверки ГЦИ СИ ФГУП «ВНИИМС», 2002 г.

Основные средства поверки:

-    установка УТТ-6ВМА в составе: нулевой термостат ТН-12 (температура 0 оС), паровой термостат ТП-1М (температура плюс 100 оС);

-    жидкостной термостат «ТЕРМОСТАТ-300», диапазон измерения температур от плюс 100 до плюс 300 оС;

-термометр сопротивления платиновый образцовый ПТС-10М II разряда, диапазон измерения температур от минус 200 до плюс 420 оС;

-    калибратор температуры АТС-157В (от минус 48 до плюс 153 оС) с внешним эталонным датчиком с погрешностью ± 0,04 оС;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измерения сопротивления ТС от 0,0001 до 1000 Ом, предел допускаемой основной погрешности ± [0,0002 + 1 10-5 R] Ом.

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в Руководстве по эксплуатации 427.06РЭ.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-06

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 95 2537-94 Термопреобразователи сопротивления ТСП-03, ТСП-04, ТСП-05, ТСП-06. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Лист № 4 Всего листов 4

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области использования атомной энергии.
