Теплосчетчики Multical UF, 14503-14

Назначение

Теплосчетчики MULTICAL UF (далее теплосчетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.

Описание

Теплосчетчики состоят из трех функциональных частей: преобразователя расхода ультразвукового ULTRAFLOW (далее - расходомер) (Госреестр № 20308-04), вырабатывающего сигнал об объеме проходящего через него теплоносителя; подобранной пары термометров сопротивления Pt100 или Pt500, вырабатывающих сигнал о температурах теплоносителя на входе и выходе теплообменной системы и тепловычислителя MULTICAL 602 (Госреестр № 49806-12), предназначенного для обработки и вычислений количества тепла и объема теплоносителя по поступающим на его вход сигналам от датчиков температуры и расходомера. Расходомер устанавливается в подающем или обратном трубопроводе. Преобразователи температуры и расходомер связаны с вычислителем кабелями длиной до 10 м. При расстояниях от 10 до 50 метров между вычислителем и расходомером ставится импульсный передатчик. Вычислитель имеет дисплей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерений записываются в энергонезависимую память (EEPROM). Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя с использованием оптической головки и ручного терминала (персонального компьютера). Для подключения к системам дистанционного сбора данных вычислитель комплектуется интерфейсным модулем соответствующего типа. Модули устанавливаются вне опломбированного отсека вычислителя и не требуют внеочередной поверки.

В зависимости от типа применяемых датчиков температуры тепловычислители имеют модификации:

MULTICAL 602 Тип 602-A с двухпроводными Pt100;

MULTICAL 602 Тип 602-В с четырехпроводными Pt500;

MULTICAL 602 Тип 602-C с двухпроводными Pt500;

MULTICAL 602 Тип 602-D с четырехпроводными Pt500 с импульсными входами

24В.

В зависимости от сферы применения тепловычислители программируются на работу в составе:

-    теплосчетчика тепловой энергии (тепла);

-    теплосчетчика энергии охлаждения (холода);

-    комбинированного теплосчетчика тепла/ холода;

-    со счетчиком воды.

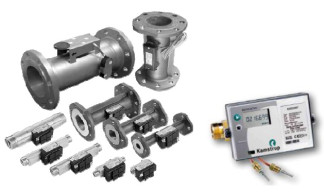

Общий вид теплосчетчика MULTICAL UF представлен на фото 1.

Комплектация тепловычислителя сменными модулями, вариант питания, тип и длина проводов температурных датчиков, тип подключаемых расходомеров, сфера применения описываются условным обозначением с названием «Тип».

На схеме 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.

S - пломбирующие наклейки (заводские пломбы при выпуске из производства, а при периодической поверке оттиск поверительного клейма или поверительного клейма в виде наклейки)

I - место установки пломб поставщика тепла Т - место поверительной наклейки.

D - место этикетки с характеристиками тепловычислителя и знаком утверждения

типа.

Схема 1 (продолжение).

Программное обеспечение

Преобразователь расхода ультразвуковой ULTRAFLOW является программноуправляемым устройством, классифицируемым как простой автономный измерительный прибор с защищенным интерфейсом.

Печатная плата с EEPROM - постоянным запоминающим устройством, в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств.

В функции программного обеспечения (ПО) входят вычисление расхода с выдачей пачек счетных импульсов объема каждую секунду в основном рабочем режиме, те же вычисления с четырехкратной скоростью в тестовом режиме (режиме поверки), обработка прерываний от последовательной передачи данных.

Все действительные команды и настраиваемые параметры, поступающие через интерфейс связи записаны, а недействительные будут заблокированы и не окажут влияния на функциональность расходомера. Переход в режим поверки и прием информации через интерфейс возможны только при вскрытии пломбы и подачи низкого уровня на контакт «Тест».

Версия ПО и контрольная сумма могут быть считаны через интерфейс связи в режиме «Поверка».

Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.

Аппаратная часть с ПЗУ (постоянным запоминающим устройством), в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств, не подлежащих контролю.

В функции программного обеспечения входят: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии, массы, расхода, мощности), представление измерительной информации и параметров, характеризующих данный вычислитель на дисплее, хранение результатов в долговременной памяти ППЗУ и передачу данных через интерфейс связи. Все команды и данные, поступающие через интерфейс связи, все комбинации кнопок пользовательского интерфейса, все настраиваемые параметры документированы. Метрологически значимые параметры защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.

Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.

Загрузка программного обеспечения невозможна.

Функциональная блок-схема тепловычислителя MULTICAL 602 приведена на схеме 3.

Интерфейс датчиков расхода

Интерфейс

данных

(связи)

импульсный

интерфейс

V1

V2

V3

V4

ИК порт

Разъем модуля «верха»

Разъем на монтажной плате в днище вычислителя

--

I ,_Г

t    Интерпретатор

интерфейса пользователя

Метрологически значимая,

защищенная пломбой часть счетчика (программа)

Схема 3.

Идентификация метрологически значимых параметров осуществляется путем использования уникального номера Прог №, описывающего параметры в следующем виде:

Все ССС - коды и соответствующие им делители импульсов (коэффициенты деления) документированы в техническом описании MULTICAL 602.

Прог. № может быть считан через интерфейс данных или выведен на дисплей, кроме того, он напечатан на этикетке тепловычислителя.

Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.

Технические характеристики

Тип прибора    Комбинированный теплосчетчик

Единицы измерений количества тепла (энергии):    кВтч, МВтч, ГДж или Гкал

Единицы измерений объема    м3

Датчики температуры    Pt100 и Pt500

Диапазон измерения температуры теплоносителя, °С    от 2 до 180

Диапазон измерения разности температур, К    от 3 до 170

Диаметры условные Ду, мм    15; 20; 25; 40; 50; 65; 80; 100; 150; 200; 250

Диапазон минимальных расходов qp, м /ч    от 0,006 до 10

Диапазон переходных расходов qp, м3/ч    от 0,024 до 40

Диапазон номинальных расходов qp, м /ч    от 0,6 до 1000

Диапазон максимальных расходов qp, м3/ч    от 1,2 до 2000

Динамический диапазон qi:qp    1:100

qs:qp    2:1

Предел допускаемой абсолютной погрешности

измерения температуры, °С    ±(0,4+0,005 * t)

Число каналов измерения расхода    2

Пределы допускаемой относительной погрешности измерения энергии при разности температур, %:

3<At<10°C    ± 6

10<At<20°C    ± 5

20<At    ± 4

Пределы допускаемой относительной погрешности в интервалах измеряемого расхода, % от qi до 0,04 qp    ± 4

от 0,04 qp до qs    ± 2

Рабочая среда    Вода

Номинальное давление    PN 16, PN25

Пределы допускаемой относительной погрешности измерения времени, %    ± 0,1

Батарейное питание, В (пост. тока, литиевый D элемент)    3,65

Сетевое питание    230 В +15/-30%, от 48 до 52 Гц

24 В ± 50%, от 48 до 52 Гц

Потребляемая мощность, Вт    < 1

Масса, кг    от 1,8 до 137 в зависимости от модификации

Емкость отсчетного устройства (дисплея), значащих разрядов    7 (8)

Цена единицы младшего разряда по температуре, °С    0,01

Цена единицы младшего разряда по объему, м3 Цена единицы младшего разряда по тепловой энергии, Г кал Условия эксплуатации: температура окружающего воздуха, °С (без конденсации, закрытые помещения)

Температура хранения, °С Степень защиты:

от 0,001 до 1 от 0,001 до 0,01

от плюс 5 до плюс 55 от минус 25 до плюс 60

IP 54 IP 65 12

-    вычислитель

-    датчики температуры Срок службы, лет

Знак утверждения типа

наносится на табличку с техническими характеристиками теплосчетчика на лицевой панели тепловычислителя и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Поверка

Поверка осуществляется по МП 14503-14 «ГСИ. Теплосчетчики MULTICAL UF. Методика поверки», утвержденной ФГУП «ВНИИМС» 16.09.2013 г.

Основные средства поверки:

Установка поверочная по ГОСТ 8.156-83

Гидравлическая опрессовочная установка на давление до 4,0 МПа Манометр до 4,0 МПа, погрешность ± 1 %

Частотомер электронно-счетный вычислительный ЧЗ-64.1 (Счетчик импульсов)

Термометр с ценой деления 0,5 °С

Стенд для поверки тепловычислителей VERIFICATION EQUIPMENT MULTICAL 601 Секундомер СОСпр-2б-2-010, цена деления 0,2 с.

Мегаомметр, М4100/1, класс точности 1

Жидкостный термостат со стабильностью не хуже ± 0,01°С/5 мин., град. меньше 0,005 °С Прецизионный многоканальный измеритель температуры МИТ.

Сведения о методах измерений

изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам MULTICAL UF:

1.    ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

2.    ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

3.    Техническая документация фирмы «Kamstrup A/S».

Рекомендации к применению
