| Номер в госреестре | 14515-16 |
| Наименование СИ | Преобразователи первичные хлора |
| Обозначение типа СИ | ППХ-1 |
| Изготовитель | ООО "Предприятие "ЭМИМ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи первичные хлора ППХ-1 предназначены для преобразования массовой концентрации хлора в непрерывный электрический сигнал при осуществлении контроля воздуха рабочей зоны.
Принцип действия - электрохимический.
Преобразователи ППХ-1 (далее - преобразователи) являются стационарными приборами непрерывного действия, выпускаются в пластиковых корпусах.
Способ отбора пробы - диффузионный.
Конструктивно выполнены одноблочными и состоят из корпуса, электронной платы, чувствительного элемента (сенсор) и микрогенератора хлора, который используется для проверки работоспособности датчика и активации электрохимического элемента.
Область применения: измерение концентрации хлора в воздухе рабочей зоны промышленных предприятий, а также для работы в составе автоматических многоканальных систем контроля содержания хлора в воздухе - типа СКХ.
Выходными сигналами преобразователей являются унифицированный аналоговый выходной сигнал 4-20 мА;
Исполнение - обыкновенное по ГОСТ 15150.
Преобразователь в зависимости от диапазона измерений имеет два исполнения ППХ-1
и ППХ-1-1.

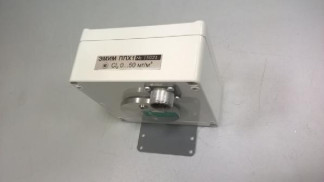

Внешний вид, место для нанесения места пломбировки корпуса датчика от несанкционированного доступа преобразователя и место для нанесения знака поверки приведены на рисунке 1.
Место пломбирования
Место для нанесения знака поверки
Место пломбирования
Диапазоны преобразования, измерений и пределы допускаемой основной относительной погрешности приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Наименование
исполнение
Определяемый
компонент
Диапазон
преобразования
концентрации^
Диапазон измерений массовой
концентрации, мг/м'
Пр еделы допускаемой основной относительной погрешности, 5, %2)
От 0 до 25
ППХ-1
± 20
СЬ
От 0 до 50
ППХ-1-1
± 20
От 0,5 до 50
От 0,5 до 25
Примечания:
1) Статическая характеристика преобразования:
1вых = 4 + K • C,
где 1ВЫХ - выходной сигнал, мА,
C - концентрация хлора в анализируемой смеси, мг/м3,
К - коэффициент преобразования мА м /мг (равный 0,32 для исполнения ППХ-1-1 и 0,64- для исполнения ППХ-1).
2) при нормальных условиях:
температура окружающего воздуха: (20±5) °С; атмосферное давление: от 84 до 106,7 кПа, (от 630 до 800 мм рт. ст.); относительная влажность окружающего воздуха: от 30 до 80 %_
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Параметр | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С отклонения от номинального значения температуры 20 °С, в долях от предела допускаемой основной погрешности | ±0,3 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемого газа в диапазоне от 80 до 95 % на каждые 5 %, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности | ±0,8 |
| Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Предел допускаемого времени установления показаний Т0,9, с | 30 |
| Время прогрева, мин, не более | 30 |
| Электрическое питание осуществляется постоянным током напряжением (двухполярным, с выведенной средней точкой), В | (от 20 до 30), (от минус 20 до минус 30) |
| Параметр | Значение |
| Потребляемая электрическая мощность, В-А, не более | 2 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 95 125 125 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ, ч (при доверительной вероятности Р =0,95) | 24000 |
| Средний срок службы (исключая сенсор), лет Срок службы сенсоров, лет, не менее | 10 1 |
| Условия эксплуатации: | |
| »-» 0/"ч - диапазон температуры окружающей среды, C | от -40 до +50 |
| - диапазон относительной влажности окружающей среды при температуре +35 oC, % | до 95 без конденсации |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
| - содержание неизмеряемых компонентов в анализируемой газовой: | |
| NO, HCl, СО, NH3 | не более 1 ПДК в воздухе рабочей зоны по ГОСТ 12.1.005-88 |
| NO2 и H2S | не более 1 ПДК в атмосферном воздухе по ГН 2.1.6.1338-03. |
наносят на табличку на корпусе преобразователя и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки преобразователей приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Обозначение | Наименование | Количество |
| Преобразователь первичный хлора ППХ-1 | 1 шт. | |
| разъем 2РМ18КПН7Г1В1 | 1 шт. | |
| ЭМО.410341.001 ПС | Преобразователь первичный хлора ППХ-1. Паспорт | 1 шт. |
| ЭМО.410341.001 ДЛ | Методика поверки. Раздел 12 паспорта ЭМО.410341.001 ПС | 1 экз. |
осуществляется по документу ЭМО.410341.001 ПС «Преобразователь первичный хлора ППХ-1. Паспорт», раздел 12 «Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 18 декабря 2015 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (ШДЕК.418319.009ТУ) - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный № 45189-10 в Федеральном информационном фонде, в комплекте с источниками микропотоков хлора ИМ (ИБЯЛ.418319.013ТУ)- рабочими эталонами 1-го разряда по ГОСТ 8.578-2014, регистрационный № 15075-09 в Федеральном информационном фонде.
Знак поверки наносится на прибор, как указано на рисунке 1.
приведены в документе «Преобразователь первичный хлора ППХ-1. Паспорт» ЭМО.410341.001 ПС.
1 Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
6 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
7 «Преобразователи первичные хлора ППХ-1. Технические условия» ТУ 4215-001-13285062-97-2015.
