Установки Поток-Т, 14519-13

Назначение

Установки Поток - Т (далее установки) предназначены для имитационной поверки электромагнитных расходомеров, счетчиков - расходомеров, теплосчетчиков (далее приборов).

Описание

Принцип работы установки при поверке прибора состоит в имитации на входе электронного блока (ЭП) поверяемого прибора электрического напряжения, эквивалентного по своим параметрам (форме сигнала, амплитуде, фазе, частоте) электрическому напряжению, возникающему на электродах первичного преобразователя (ПП) при прохождении по трубопроводу потока измеряемой среды, и сравнении с показаниями прибора.

Имитация температуры в прямом и обратном каналах трубопровода при поверке теплосчетчиков осуществляется стандартными магазинами электрических сопротивлений или имитаторами термопреобразователей.

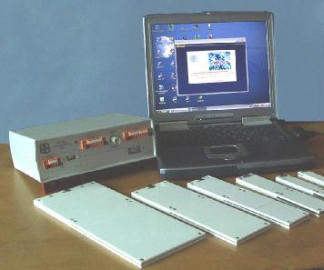

Установка состоит из набора преобразователей магнитного поля (ПМП) типа Сенсор (далее Сенсор), согласующего блока, содержащего в себе интерфейсную плату, магазинов сопротивления, нутромеров, программного обеспечения и персональной ЭВМ типа IBM РС (далее ПЭВМ).

Установка работает под управлением ПЭВМ.

Согласующий блок обеспечивает сопряжение входных и выходных цепей поверяемых приборов и Сенсоров с ПЭВМ.

Интерфейсная плата содержит аналого-цифровой (далее АЦП) преобразователь.

Установка обеспечивает определение калибровочных факторов прибора Кр и Км , сопоставляет их со значениями, которые были установлены при градуировке прибора на проливном расходомерном стенде, и вычисляет погрешность измерения расхода.

Под калибровочными факторами понимаются: коэффициент преобразования первичного преобразователя (ПП) Кр и коэффициент преобразования электронного преобразователя (ЭП) Км.

Калибровочный фактор Кр характеризует коэффициент преобразования ПП, т.е. отношение напряжения на электродах ПП к току питания индуктора при расходе 1 м3/ч; калибровочный фактор Км характеризует коэффициент преобразования ЭП, т.е. отношение входного напряжения к измеренному значению объемного расхода.

Величина Кр определяется следующим образом. ПП подключается к автономному источнику импульсного низкочастотного напряжения согласующего блока. В канал ПП помещается преобразователь магнитного поля Сенсор. Сигнал, индуцированный в Сенсоре магнитным полем индуктора, и сигнал, характеризующий ток питания индуктора ПП, измеренный согласующим блоком, вводятся с помощью интерфейсной платы в ПЭВМ. Значение Кр определяется программной обработкой измеренных величин.

Измерение Км производится следующим образом. Индуктор ПП подключается к ЭП через согласующий блок, благодаря чему в цепь питания индуктора включается прецизионный делитель согласующего блока. Электрическое напряжение, снимаемое с прецизионного делителя, с помощью согласующего блока подводится на вход ЭП. Указанное электрическое напряжение эквивалентно по своим параметрам (форме сигнала, амплитуде, фазе, частоте) электрическому напряжению, возникающему на электродах ПП при прохождении по трубопроводу потока измеряемой среды при заданном расходе. В диалоговом режиме вводятся коэффициенты деления прецизионного делителя и значения расходов, зафиксированного ЭП при этих значениях коэффициентов. Значение Км определяется с помощью программной обработки измеренных величин.

Измеренные значения калибровочных факторов Кр и Км сравниваются со значениями, указанными в паспорте прибора. Если отклонения измеренных значений Кр и Км от паспортных превышают погрешность прибора в режиме измерения расхода, то поверка прекращается и прибор бракуется.

Для каждого поверочного расхода в соответствии со значением Кр программно рассчитываются напряжения на электродах ПП и режим работы согласующего блока (сопротивления нагрузки и магазина сопротивлений). При подключении поверяемого прибора к установке По-ток-Т при рассчитанном режиме работы согласующего блока на входе ЭП имитируются условия работы прибора при заданном потоке в канале прибора. Далее снимаются показания прибора и определяются погрешности прибора в режимах измерения расхода, объема и тепловой энергии.

Программное обеспечение (ПО) предназначено для поверки приборов, для подготовки входных данных по измерению геометрических параметров ПП, для поверки самой установки, для сервисного обслуживания установки и диагностики возможных ошибок, возникающих при работе.

Уровень защиты ПО от непреднамеренных и от преднамеренных изменений - С по МИ 3286-2010.

Пределы допускаемой погрешности установки установлены с учетом влияния ПО на метрологические характеристики.

Идентификационные параметры ПО приведены в таблице 1.

Таблица 1.

Установка Поток-Т. Согласующий блок. Общий вид

Установка Поток-Т. Согласующий блок. Вид снизу

I    С

^минмим * шшшШф

millllliii

I    "ИЩИ1

*ИШ11Ш11 * Ullilllllll®

Пломба поверителя Метрологические и технические характеристики

1.    Диаметры условного прохода поверяемых приборов, мм

от 20 до 4000 от 0,01 до 350000 от + 10 до+180

от + 5 до+ 150

2.    Диапазон имитируемого расхода, м3/ч

3.    Имитируемая рабочая среда - вода при температуре, ° С

4.    Имитируемый диапазон разности температур в прямом и обратном трубопроводах,°С

5.    Пределы допускаемой относительной погрешности установки: при поверке приборов, %:

по объемному расходу и объему по тепловой энергии

± 0,2 ± 0,5 ± 0,05

± 0,05

220+232 50±1

не более 20 от 15 до 25

до 1080x1040x890 79 x190x250

от 0,08 до 17,0 не более 1,3 15

при измерении токового входного сигнала в диапазонах 0-5; 4-20 мА, %

при измерении частотного входного сигнала в диапазоне от 0,1Гц до 1000 Гц, %

6.    Напряжение питания, В

7.    Частота напряжения питания, Гц

8.    Мощность, потребляемая установкой (без ПЭМВ) от сети при номинальном значении напряжения, В-А

9.    Температура окружающего воздуха, °С

10.    Габаритные размеры, мм:

сенсоров    от 200x100x20

согласующего блока

11.    Масса, кг: сенсоров

согласующего блока

12.    Полный средний срок службы установки, лет

Знак утверждения типа

наносится методом наклейки на корпус согласующего блока и типографским способом на титульный лист руководства по эксплуатации.

соответствует таблице

Комплектность

Поверка

осуществляется по документу МИ 2300-2012. "Рекомендация ГСИ. Установка Поток-Т. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 15 октября 2012 г. Основные средства поверки:

-    вольтметр цифровой универсальный В7-53/1, диапазоны измерения: напряжения постоянного тока от 10-6 В до 1000 В, напряжения переменного тока от 10-3 В до 700 В, постоянного тока от 10-3 А до 2 А, переменного тока от 10-2 А до 2 А, сопротивления от 1 Ом до 109 Ом с основной погрешностью ±0,15 %, погрешность измерений: напряжения постоянного тока ±0,04 %, напряжения переменного тока ±0,5 %, постоянного тока ±0,15 %, переменного тока ±0,8 %, сопротивления±0,15 %;

-    вольтметр цифровой универсальный В7-54/3, диапазоны измерения: напряжения от

0.1    мкВ до 1000 В, тока от 1мкА до 2 А, сопротивления от 0,1 мОм до 1 Гом, погрешность измерений: постоянного напряжения ±0,0015 %, переменного напряжения ±0,05 % , постоянного тока ±0,015 %, переменного тока 0,15 % , сопротивления ±0,003 %.;

-    измеритель LCR-819, диапазоны измерения: сопротивления от 6,25 Ом до 410 кОм, емкости от 20 пФ до 2,083 мФ, индуктивности от 5 мкГн до 5417 Гн, погрешность измерений ±0,1%;

-    магазин сопротивлений Р4831, сопротивление от 10-3 Ом до 105 Ом;

-    частотомер Ч3-64, диапазон измеряемых частот от 0,005 Гц до 1,5х 109 Гц.

Сведения о методах измерений

приведены в СИКТ.407319.003 РЭ. «Установка Поток - Т. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к Установке Поток-Т

1.    ТУ 4213 - 088 - 00229792 - 2005 «Установка Поток - Т. Технические условия».

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора)
