Влагомеры нефти поточные УДВН-1пм, 14557-15

Назначение

Влагомеры нефти поточные УДВН-1пм (в дальнейшем - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме. Влагомеры используются в составе блока контроля качества нефти и нефтепродуктов, а также для контроля влагосодержания в нефти в процессе ее подготовки.

Измеряемая среда нефть и нефтепродукты, сдаваемые нефтегазодобывающими предприятиями, транспортируемые потребителям и поставляемые нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.

Описание

Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

Влагомеры состоят из первичного преобразователя и блока электронного.

Первичный преобразователь состоит из СВЧ сигнального модуля и платы управления и выдает аналоговые сигналы пропорциональные СВЧ мощности в опорном и измерительном каналах. Величина сигнала в измерительном канале зависит от влагосодержания в измеряемой среде.

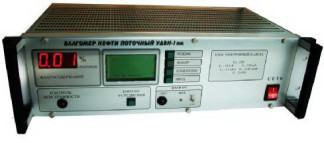

Блок электронный осуществляет подачу искробезопасных питающих напряжений и токов на первичный преобразователь, а также обработку поступающих с первичного преобразователя сигналов в сигнал, пропорциональный влагосодержанию нефти. Значение влагосодержа-ния высвечивается в цифровом виде на светодиодном табло и преобразуется в выходной токовый сигнал 4 - 20 мА. Электронный блок осуществляет также контрольные и сервисные функции. Для подключения персонального компьютера электронный блок влагомера имеет цифровые интерфейсы RS 232 и RS 485.

Влагомеры выпускаются в следующих исполнениях: УДВН-1пм, УДВН-1пм1, УДВН-1пм2, УДВН-1пм3, УДВН-1пм4. Исполнения влагомера имеют однотипную конструкцию, одинаковые средства взрывозащиты и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти и нефтепродуктах.

Программное обеспечение

Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение градуировочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешнее регистрирующее устройство токовым сигналом 4 - 20 мА, и цифровым по интерфейсам RS 232 и RS 485.

Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы первичного преобразователя влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.

Калибровочные коэффициенты B, C, Kt записаны в перепрограммируемое запоминающее устройство микропроцессорной платы блока электронного. Их изменение недоступно для пользователя. Калибровочный коэффициент A используются для настройки влагомера на месте эксплуатации. Его изменение доступно пользователю. Калибровочные коэффициенты заносятся в паспорт влагомера.

Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера.

Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.

Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.

Таблица 1

Встроенное программное обеспечение защищено от несанкционированного доступа к изменению пломбировочной наклейкой на корпусе блока влагомера.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Диапазон температур измеряемой среды, °С

Тмин и Тмакс выбираются из интервала, °С где Тмакс-Тмин < 35°С

- исполнение обычное

- исполнение Т + 5 ... + 50 от Тмин до Тмакс -2 ... +75

Диапазон плотности измеряемой среды, кг/м Рмин и Рмакс выбираются из интервала где Рмакс - Рмин < 200 кг/м

от Рмин до Рмакс 530 - 1050

6,4

+ 5 - + 50 в цифровом виде автоматическая непрерывный 20

0 - 2400 4 - 20 RS 232, RS 485 700

5

25000

10

20

20

198. 220.242

10

10

260х210х65

482х132х314

IP 67 IP 30

Давление измеряемой среды в трубопроводе МПа, не более Температура окружающей среды, °С Представление результатов измерений Обработка результатов измерений Режим работы влагомера

Время установления рабочего режима, с, не более Выходные сигналы:

-    с первичного преобразователя сигнал постоянного напряжения, мВ

-    с электронного блока унифицированный сигнал постоянного тока, мА Цифровой интерфейс:

Максимальное расстояние от первичного преобразователя до электронного блока, м

-    при сопротивлении одного провода линии связи, Ом, не более Средняя наработка на отказ с доверительной вероятностью 0,95 , час, не менее

Средний срок службы, лет Сопротивление изоляции, МОм, не менее Потребляемая мощность, В А, не более Напряжение электропитания, В Масса, кг, не более

первичный преобразователь блок электронный Г абаритные размеры, мм, не более первичный преобразователь блок электронный Степень защиты оболочки

первичный преобразователь блок электронный

Знак утверждения типа

наносится на табличку электронного блока влагомеров методом металлографики и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки влагомеров соответствует таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 0309-6-2015 «Инструкция. ГСИ. Влагомеры нефти поточные УДВН-1пм. Методика поверки», утвержденному ФГУП «ВНИИР» 04.09.2015 г.

Перечень основных средств поверки:

- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.

Сведения о методах измерений

приведены в руководстве по эксплуатации на влагомеры поточные УДВН-1пм.

Нормативные и технические документы, устанавливающие требования к влагомерам нефти поточным УДВН-1пм

1.    ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;

2.    Влагомер нефти поточный УДВН-1пм. Технические условия УШЕФ.414432.003 ТУ.
