| Номер в госреестре | 14589-14 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Promag |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd., Индия |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Promag (далее расходомеры) предназначены для измерения расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, S, D, L, E и одного из измерительных преобразователей (ИП) 10, 50, 51, 53 или 55, смонтированных компактно или раздельно в герметичных корпусах.
Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную в датчике ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер.
Расходомер является программируемым средством измерений и осуществляет функции:
- измерений объема, объёмного расхода измеряемой среды;
- индикации результатов измерений в различных единицах расхода и объема;
- самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;
- перенастройки диапазонов измерений;
- установки периодичности самоочистки электродов, мойки/стерилизации по месту монтажа;
- дозирования;
- сохранения всех параметров настройки первичного преобразователя расхода и ИП (К-фактор, диаметр условного прохода, допустимые диапазоны расходов, версия программного обеспечения, серийный номер) в съемных микросхемах DAT, установленных в измерительном преобразователе. Соответственно при необходимости замены ИП калибровка прибора не требуется;
- передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, удаленное устройство индикации.
ИП может быть смонтирован компактно с датчиком или удален от него на расстояние до 200 м. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.
Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare. Для беспроливной поверки расходомеров может использоваться имитационно-поверочное устройство FieldCheck.
Расходомеры могут иметь искрозащищенное, или взрывозащищенное (2Ехde[ia]IГС/IIBT6.. .T1, 2Ехе^а]ПС/ПВТ6...Т1) или гигиеническое исполнение и специальное присоединение. Расходомеры Promag 50 и Promag 53 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.
Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя пломбами надзорного органа.

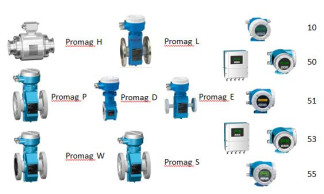

Внешний вид расходомеров приведен на рисунке 1.
Схема пломбирования приведена на рисунке 2.
Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен (встроенная система самодиагностики - при включении прибора главный процессор вычисляет контрольную сумму и сравнивает ее с контрольной суммой в программном обеспечении, если вычисленная контрольная сумма совпадает со
значением внутри программного обеспечения, то главный процессор запускает программное обеспечение и переходит в нормальный режим работы).
Наименование ПО имеет структуру Х.У.2, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения системы:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Promag 10 HART | Promag 10 | не ниже 01.yy.zz | нет доступа для отображения | CRC16 |
| Promag 50 HART Promag 50 PROFIBUS PA Promag 50 PROFIBUS DP | Promag 50 | не ниже 01.yy.zz | нет доступа для отображения | CRC16 |
| Promag 51 HART | Promag 51 | не ниже 01.yy.zz | нет доступа для отображения | CRC16 |
| Promag 53 HART Promag 53 PROFIBUS PA Promag 53 PROFIBUS DP Promag 53 MODBUS Promag 53 ETHERNET | Promag 53 | не ниже 01.yy.zz | нет доступа для отображения | CRC16 |
| Promag 55 HART Promag 55 PROFIBUS PA Promag 55 PROFIBUS DP Promag 55 Foundation Fieldbus | Promag 55 | не ниже 01.yy.zz | нет доступа для отображения | CRC16 |
Согласно МИ 3286-2010 программное обеспечение расходомера от непреднамеренных и преднамеренных изменений имеет уровень защиты "C".
Метрологические и технические характеристики приведены в таблице 1.
Лист № 4 Всего листов 6 Таблица 1
| Первичный преобразователь (датчик) | Promag H | Promag P | Promag W | Promag S | Promag D | Promag L | Promag E |
| Диаметры условных проходов, мм | от 2 до 150 | от 15 до 600 | от 25 до 2000 | от 15 до 600 | от 25 до 100 | от 50 до 2400 | от 15 до 600 |
| Диапазон измерений объемного расхода жидкости (по воде при нормальных условиях), м3 /ч | от 0,0036 до 600 | от 0,24 до 9600 | от 0,54 до 110000 | от 0,24 до 9600 | от 0,54 до 266 | от 2,1 до 162000 | от 0,24 до 9600 |
| Диапазон изменений скорости потока, м/с | от 0,01 до 10 | ||||||
| Диапазон давления рабочей среды, МПа | от 0 до 4 | от 0 до 1,6 | от 0 до 1,6 | от 0 до 4 | |||
| Диапазон температуры рабочей среды, °С | от -20 до +150 | от -40 до +180 | от (-40)-20 до +80 | от -40 до +180 | от 0 до +60 | от -20 до +90 | от -10 до +110 |
| Температура окружающего воздуха, °С | от -40 до +60 | от -20 до +60 | от -40 до +60 | от -10 до +60 | |||
| Вторичный преобразователь | 10 | 50 | 51 | 53 | 55 |
| Первичный преобразователь | H/P/W/D/L/E | H/P/W/D/L/E | P/W | H/P/W/L/E | S/H |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %*: | +0,5±А01) | ±0,2±А02)/±0,5±А03) | ±0,2±А02) | ±0,2±А02)/±0,5±А01) | |
| Пределы допускаемой относительной погрешности измерений расхода и объема при имитационной поверке1, % | ±1+А01) | ±1±А01) | - | ±1±А01) | |
| Температура окружающего воздуха, °С | от -20 до +60 | от -40 до +60 | |||
| Степень защиты корпуса | IP 67/68 (NEMA 4X) | ||||
| Выходной сигнал | 0/4...20мА, имп./част., релейный, HART, Modbus, PROFIBUS PA /DP, FOUNDATION Fieldbus | ||||
| Питание | 85...260/20...55В, 45...65 Гц пер. тока; 16...62 В пост. тока | ||||
| Температура транспортировки и хранения, °С | от -20 до +60 | от -40 до +60 | |||
| Масса, кг | от 3,6 до 4096 | ||||
| Средний срок службы, лет, не менее | 15 | ||||
* при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает ±1% ± 0,2/v (%) (только для Promag 50/53 с датчиками L, W, P, H при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.
1 До = ±0,2/v (%), где v (м/с) - скорость потока.
2) стандартная калибровка (любые диаметры): До = ±0,2/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 200 мм): До = 0 при 0,5 м/с < v < 10 м/с и До = ±0,1/v (%) при v < 0,5 м/с.
3) Д0 = ±0,1/v (%), где v (м/с) - скорость потока.
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
| Наименование | Обозначение | Кол. | Примечание | |
| 1. | Расходомер в составе: - первичный преобразователь; - электронный преобразователь. | Promag H/P/W/D/L/S/E 10/50/51/53/55 | 1 | В соответствии с заказом |
| 2. | Принадлежности: - модем HART; - модем HART; - преобразователь сигнала HART; - защита от перенапряжения; - защита от перенапряжения; - промышленный коммуникатор Field expert; - набор заземляющих/защитных дисков; - набор преобразователей; - набор заземляющих дисков; - набор адаптера для Promag H, DN25 | FXA195- xx FXA291- xx HMX50 HAW562- xxxx HAW569- xxxx SFX350- xxxx SFX370- xxxx DK5GD-xxx DK5UP-x DK5HR-xxx DK5HA-xxxx | 1 | В соответствии с заказом |
| 3. | Руководство по эксплуатации | 1 | Для соответствующего исполнения расходомера | |
| 4. | Паспорт | 1 | ||
| 5. | Методика поверки | 1 |
осуществляется по методике МП 14589-14 "ГСИ. Расходомеры электромагнитные Promag. Методика поверки", утвержденной ФГУП "ВНИИМС" 18 июля 2014 г.
Основные средства поверки:
- поверочная установка для жидкостей с диапазоном расхода соответствующим поверяемому расходомеру;
- устройство имитационно-поверочное FieldCheck;
- электронный счетчик импульсов амплитудой до 50 В и частотой от 0 до 10 кГц;
- ампервольтметр, диапазон измерений 0,1-10 В с погрешностью ±0,05 %;
- персональный компьютер с установленной сервисной программой FieldCare.
изложены в руководстве по эксплуатации для каждого типа расходомера.
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Promag:
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
2. ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
3. Техническая документация фирмы.
Осуществление торговли.
