| Номер в госреестре | 14613-18 |
| Наименование СИ | Уровнемеры-регуляторы буйковые пневматические |
| Обозначение типа СИ | УРБ-П, УРБ-ПМ |
| Изготовитель | Общество с ограниченной ответственностью СКБ "Приборы и системы" (ООО СКБ "Приборы и системы"), Рязанская обл., с. Подвязье |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры-регуляторы буйковые пневматические УРБ-П, УРБ-ПМ (далее -уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и выдачи результата измерений в виде стандартного пневматического сигнала.
Принцип действия преобразователей основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса.
При повышении измеряемого уровня жидкости или границы раздела двух жидкостей на буек уровнемера начинает действовать усилие, которое через рычаг закручивает торсионную трубку, передающую усилие реверсивной дуге. Возникающее усилие через систему рычагов перемещает винт, регулирующий положение заслонки, закрывающей сопло входного питающего пневматического сигнала.
В линии сопла возникает сигнал рассогласования, который усиливается пневмореле и преобразуется в выходной пневматический сигнал, поступающий в линию выходного сигнала и в сильфон обратной связи. Происходит изменение усилия обратной связи и рычажная система приходит в новое устойчивое положение.
При снижении уровня жидкости пневмореле уровнемера срабатывает в обратной последовательности.
Зависимость выходного пневматического сигнала от измеряемого уровня - линейная.
Уровнемеры состоят из пневмопреобразователя и буйка, которые соединены между собой с помощью металлической подвески.
Пневмопреобразователь включает в себя:
- торсионный узел;
- систему сопло с заслонкой.
- пневмореле ;
- сильфон с обратной связью;
- каналы питающего и выходного пневматическогосигналов.
Буйки конструктивно представляют собой запаянный металлический цилиндр.
Уровнемеры выпускаются в следующих модификациях:
- УРБ-П - предназначены для измерения уровня жидкости;
- УРБ-ПМ - предназначены для измерения уровня раздела сред жидкостей.

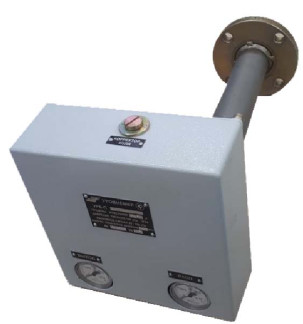

Общий вид уровнемеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места установки пломбы завода-изготовителя представлен на рисунке 2.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений уровня, м, для модификаций уровнемеров: - УРБ-П | 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0 |
| Верхние пределы измерений уровня границы раздела двух сред, м, для модификации уровнемеров: - УРБ-ПМ | 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред у, выраженной по отношению к диапазону выходного пневматического сигнала, % | * ±0,5; ±1,0; ±1,5 |
| Вариация показаний v, %, не более | |y| |
| Зона нечувствительности, %, не более | 0,2-|yI |
| Диапазон выходного пневматического сигнала, кПа | от 20 до 100 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону выходного пневматического сигнала %, а) при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С: - при у = ±0,5 - при у = ±1,0 - при y =±1,5 б) при отклонении давления воздуха питания от нормальных условий измерений, на 14 кПа | ±0,9 ±1,2 ±1,5 ±1,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С - избыточное давление измеряемой среды, МПа - давление воздуха питания, кПа | от +15 до +25 от +15 до +25 0 140 |
* - значение пределов допускаемой основной приведенной погрешности указывается в паспорте на уровнемер
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающего воздуха, °С температура измеряемой среды, °С относительная влажность, % | от -50 до +70 от -50 до +100 до 95 при температуре +35 °С до 100 при температуре +30 °С |
| Пределы рабочего давления контролируемой среды в зависимости от модификации уровнемера, МПа: - УРБ-П - УРБ-ПМ | 2,5; 4,0; 6,3; 10,0 2,5; 4,0 |
| Диапазон плотности измеряемой среды, кг/м3 | от 400 до 1700 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Диапазон разности плотностей двух несмешивающихся жидкостей при измерении уровня границы раздела, г/см3 | от 0,122 до 0,4 |
| Габаритные размеры пневмопреобразователя, мм, не более - высота - ширина - длина | 613 346 256 |
| Диаметр буйка в зависимости от модификации уровнемера, мм, не более: - УРБ-П - УРБ-ПМ | 60 140 |
| Масса пневмопреобразователя, кг, не более | 26 |
| Масса буйка с подвеской, кг, не более | 24 |
| Устойчивость к воздействию синусоидальных вибраций высокой частоты | NX; N1 по ГОСТ Р 52931-2008 |
| Степень защиты, обеспечиваемая оболочкой от проникновения твердых предметов и воды | IP54 по ГОСТ 14254-2015 |
| Средний срок службы, лет | 12 |
наносится в правом углу таблички, прикрепляемой к уровнемерам, методом фотохимического травления и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер-регулятор буйковый пневматический УРБ-П, УРБ-ПМ | ИНСУ1.430.004 | По заказу |
| Паспорт | ИНСУ1.430.004 ПС | 1 экз. |
| Руководство по эксплуатации (с методикой поверки) | ИНСУ1.430.004 РЭ | 1 экз. |
| Комплект монтажных частей | ИНСУ4.075.013 | 1 компл. |
| Комплект запасных частей и принадлежностей | ИНСУ1.430.004 ЗИ | 1 компл. |
осуществляется по документу ИНСУ1.430.004 РЭ «Уровнемеры регуляторы буйковые пневматические УРБ-П, УРБ-ПМ. Руководство по эксплуатации», пункт 3.2 «Методика поверки», утвержденному ФГУП «ВНИИМС» 22.02.2018 г.
Основные средства поверки:
- гири номинальной массы от 1 г до 20 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
- манометры эталонные МО 1227 или МО 1226 с верхним пределом измерений давления 0,16 МПа, КТ 0,15 (регистрационный номер 43816-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт уровнемера и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний
ТУ-008-42334258-2011 Уровнемеры-регуляторы буйковые пневматические УРБ-П, УРБ-ПМ. Технические условия
