| Номер в госреестре | 14688-21 |
| Наименование СИ | Вискозиметры вибрационные низкочастотные |
| Обозначение типа СИ | ВВН-8 |
| Изготовитель | Публичное акционерное общество "Автоматика" (ПАО "Автоматика"), г. Воронеж |
| Год регистрации | 2021 |
| Срок свидетельства | 09.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры вибрационные низкочастотные ВВН-8 (далее - вискозиметры) предназначены для измерения динамической вязкости жидкостей.
В основу работы вискозиметра положен вибрационный метод измерения вязкости, заключающийся в том, что в измерительном преобразователе при помощи электромагнитной системы поддерживается постоянная амплитуда колебаний чувствительного элемента, погруженного в анализируемую жидкость, при этом измеряется значение переменного тока, протекающего в цепи возбуждения электромагнитной системы, который пропорционален вязкости анализируемой жидкости.
Вискозиметр состоит из электронного блока БЭ-63 и измерительного преобразователя ПИ-72, которые соединяются между собой искробезопасными электрическими цепями.
Вискозиметры выпускаются в четырех исполнениях, указанных в таблице 1 .
аблица 1 - Наименование и шифры исполнений вискозиметра
| Обозначение исполнения вискозиметра | Шифр исполнения вискозиметра | Шифр обозначения электронного блока | Шифр исполнения и обозначение измерительного преобразователя ПИ-72 |
| 5Д1.560.024-021 | ВВН-8-021 | БЭ-63 5Д2.008.053 | ПИ-72-021 5Д3.836.055-021 |
| 5Д1.560.024-031 | ВВН-8-031 | БЭ-63 5Д2.008.053 | ПИ-72-031 5Д3.836.055-031 |
| 5Д1.560.024-041 | ВВН-8-041 | БЭ-63 5Д2.008.053 | ПИ-72-041 5Д3.836.055-041 |
Исполнения вискозиметров отличаются друг от друга диапазонами измерений, которые указаны в таблице 3, а так же длиной вибратора измерительного преобразователя ПИ-72 для каждого исполнения.
Электронный блок БЭ-63 настраивается и градуируется на соответствующий диапазон измерений в комплекте с ПИ-72.
На передней панели электронного блока БЭ-63 имеется цифровое табло, на котором отображаются информация об измеряемом значении вязкости, а также другая информация, необходимая при настройке и эксплуатации вискозиметра.
Измерительный преобразователь ПИ-72, подключаемый к искробезопасным цепям электронного блока БЭ-63, представляет собой высокодобротную электромеханическую систему, состоящую из чувствительного элемента (вибратора) и двух поляризованных замкнутых электромагнитных систем: возбуждающей и приемной, связанных с одной из ветвей вибратора. Ветви вибратора разделены мембраной, которая является упругим элементом крепления вибратора и одновременно обеспечивает герметичное разделение анализируемой жидкости и внутренней полости ПИ-72. Элементы измерительного преобразователя ПИ-72, контактирующие с анализируемой жидкостью, выполнены из стали 12Х18Н10Т и 36НХТЮ.
Измерительный преобразователь ПИ-72 имеют маркировку взрывозащиты и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно действующих общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств, и в соответствии с сертификатом, устойчив к воздействию температуры анализируемой жидкости от - 60 до + 200 °С и максимально допустимому давлению 6,3 МПа.
Для информационной связи с другими изделиями вискозиметр имеет непрерывный электрический выходной сигнал от 4 до 20 мА, дискретные сигналы (контакты реле) достижения измеряемой величиной (вязкостью жидкости) верхнего и нижнего значений, которые устанавливаются потребителем, а так же интерфейсы RS-232 или RS-485.
Общий вид составных частей вискозиметра ВВН- 8 представлен на рисунке 1.
Место нанесения знака поверки указано на рисунке 2.

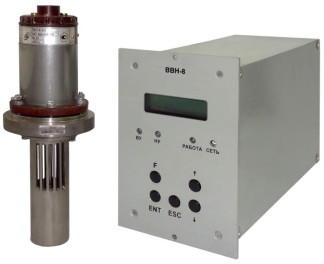

Рисунок 1 - Общий вид. Составные части вискозиметра ВВН-8
1 Измерительный преобразователь ПИ-72
2 Электронный блок БЭ-63
Клеймо Поверителя
Место нанесения знака поверки в виде наклейки
Рисунок 2 - Место нанесения знака поверки
Вискозиметр функционируют под управлением встроенного специального программного обеспечения (ПО). ПО вискозиметра осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, настройки в процессе выпуска и необходимые настройки на месте эксплуатации, а также идентификацию данных ПО.
Конструкция вискозиметра исключает возможность несанкционированного влияния на его ПО и измерительную информацию. Предусмотрена многоуровневая защита путем ограничения доступа к метрологически значимым данным ПО путем установки паролей, пломбирования корпусов вискозиметра.
ПО не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.
ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Среда программирования AVR Studio, версия не ниже 4.0. Идентификационные данные ПО одинаковы для всех исполнений вискозиметра и приведены в таблице 2.
аблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Сервисная программа «с11ес1^ит megal28» находится на сайте производителя http://oavt.ru |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 9e8e271bc114b4f214e368086e3956b3 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Исполнение | ВВН-8-021 | ВВН-8-031 | ВВН-8-041 |
| Диапазон измерений динамической вязкости, Па-с | от 10-10-3 до 200-10-3 | от 100-10’3 до 2000-10-3 | от 1000-10-3 до 20000-10-3 |
| Диапазон измерений с учетом плотности жидкости, Па-с-кг/м3 | от 10 до 200 | от 100 до 2000 | от 1000 до 20000 |
| Пределы допускаемой основной приведенной погрешности от разности верхнего и нижнего пределов измерения, у, % | ± 2,5 | ||
| Пределы допускаемой дополнительной приведенной погрешности, вызванные изменением температуры окружающего воздуха в месте установки БЭ-63 в пределах от +10 до +35 °С на каждые 10 °С, At, % | ± 2,0 | ||
| Пределы допускаемой дополнительной приведенной погрешности вискозиметра, вызванные изменением напряжения питания от - 10 до + 10 % от номинального значения на каждые 10 % изменения напряжения, Au, % | ± 1,0 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Исполнение | ВВН-8-021 | ВВН-8-031 | ВВН-8-041 |
| Параметры электропитания от сети переменного тока: напряжение, В частота, Гц | 220 ±22 50 ±0,2 | ||
| Потребляемая мощность вискозиметра от сети переменного тока, В-А, не более | 25,0 | ||
Продолжение таблицы 4
| Наименование характеристики | Значение | ||
| Исполнение | ВВН-8-021 | ВВН-8-031 | ВВН-8-041 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до + 35 от 30 до 80 от 86,0 до 106,7 | ||
| Масса, кг, не более | 8,5 | ||
| Габаритные размеры, электронного блока БЭ-63, мм, не более: - длина - ширина - высота | 300 125 190 | ||
| Габаритные размеры измерительного преобразователя, мм, не более: - диаметр - длина | 90 265 | ||
| Средний срок службы, лет | 10 | ||
| Маркировка взрывозащиты: - блок электронный БЭ-63; - преобразователь измерительный ПИ-72 | И [Exib] IIC И 1ExibIICT5 | ||
наносится на планках, расположенных на измерительном преобразователе ПИ-72 и на задней панели электронного блока БЭ-63 способом металлофото, на титульном листе эксплуатационных документов типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр вибрационный низкочастотный ВВН-8 в составе: | 5Д1.560.024 | 1 шт. |
| - преобразователь измерительный ПИ-72 | 5Д3.836.055 | 1 шт. |
| - блок электронный БЭ-63 | 5Д2.008.053 | 1 шт. |
| Комплект монтажных частей | 5Д4.075.316 | 1 комплект |
| Комплект запасных частей | 5Д4.070.298 | 1 комплект |
| Руководство по эксплуатации | 5Д1.560.024 РЭ | 1 экземпляр |
| Паспорт | 5Д1.560.024 ПС | 1 экземпляр |
| Приспособление П1-01 для термостатирования градуировочных жидкостей | 5Д3.932.012-01 | Количество определяется |
| Программатор в комплекте | STK500 | заказчиком |
приведены в разделе 5 «Устройство и работа» руководства по эксплуатации 5Д1.560.024 РЭ
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
5Д1.560.024 ТУ Вискозиметр вибрационный низкочастотный ВВН-8. Технические условия
