| Номер в госреестре | 14943-19 |
| Наименование СИ | Солемеры |
| Обозначение типа СИ | СПИ11М - СПИ16М |
| Изготовитель | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
| Год регистрации | 2019 |
| Срок свидетельства | 19.04.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Солемеры «СПИ11М - СПИ16М» (далее - солемеры) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (со-лесодержание) или удельного электрического сопротивления (УЭС) таких растворов.
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия солемера состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанной с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью измерительного преобразователя сопротивление чувствительного элемента датчика преобразуется в электрический сигнал постоянного тока, который подается на вход универсального вольтметра.
Солемеры состоят из измерительных преобразователей ПИН09М - ПИН14М и датчика ДСВ31М.
Преобразователь измерительный ПИН09М выполнен в виде отдельно собранного шасси, на котором закреплены все функциональные узлы преобразователя. Шасси помещен в водозащищенный корпус с четырьмя сальниками для ввода кабелей.
Крышка преобразователя крепится к корпусу с помощью барашковых гаек.
Корпус и крышка преобразователя литые, из алюминиевого сплава.
Преобразователи ПИН10М; ПИН11М; ПИН13М и ПИН14М конструктивно выполнены одинаково и состоят из корпуса, в котором помещен элемент преобразователя.
Элемент преобразователей имеет кассетное исполнение и представляет собой каркас с закрепленной на нем панелью с печатными платами.
Корпус преобразователей литой, из алюминиевого сплава. С боковой стороны корпуса размещена коробка ввода кабелей.
Преобразователь ПИН12М имеет кассетную конструкцию, изготовленную из алюминиевых листов и угольников. Кассета состоит из лицевой и задней панели и двух боковых пластин, которые помещены в корпус. Материал корпуса - алюминиевый сплав.
Измерительные преобразователи ПИН09М - ПИН14М обеспечивают выдачу на вход вольтметра аналоговых выходных сигналов от 0 до 10 В или от 4 до 20 мА (по требованию заказчика).
Датчики ДСВ31М представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20 °С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс 20 до плюс 100 °С (по выбору заказчика). В датчиках, используемых только для измерения УЭС, термокомпенсация отсутствует.
В зависимости от конструкции датчики делятся на проточные (ДСВ31М-01) и погружные (ДСВ31М - 02; ДСВ31М - 03; ДСВ31М - 04; ДСВ31М - 05).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки. Корпусы датчиков выполнены из стали 08Х18Н10Т, из сплава ЗМ или из бронзы БрАЖНМц.
Датчики проточного типа имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Погружные датчики предназначены для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 350 мм.

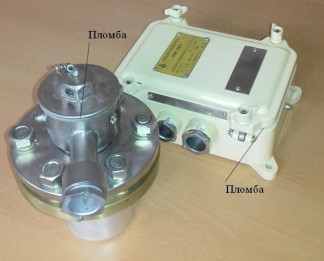

Общий вид солемера СПИ11 М приведен на рисунке 1.
отсутствует.
Наименование и диапазоны измерений солемеров и тип преобразователя ПИН приведены в таблице 1. Остальные метрологические и технические характеристики - в таблице 2, масса и габаритные размеры элементов солемера - в таблице 3.
Таблица 1
| Наименование солемера | Тип преобразователя | Диапазон измерений | Значение постоянной датчика ДСВ31М (К, м-1) | |
| солесодержание (С, мг/дм3) | УЭС | |||
| СПИ11М | ПИН09М | от 1 до 10 от 4 до 40 | - | 0,2 |
| СПИ16М | ПИН14М | - | от 2500 до 4500 | |
| СПИ12М | ПИН10М | от 2 до20 от 4 до 40 | - | 2 |
| СПИ13М | ПИН11М | - | от 250 до 2500 от 1250 до 4500 | |
| СПИ14М | ПИН12М | от 10 до 100 от 40 до 400 | - | 20 |
| СПИ15М | ПИН13М | от 100 до 1000 от 400 до 4000 | - | 200 |
Таблица 2
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности измерений соле-содержания и УЭС (при температуре воды и окружающего воздуха от +15 до +25 0С), % от верхнего предела диапазона измерений | ±6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений солесодержания и УЭС, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10°С от +20 0С, % от верхнего предела диапазона измерений | ±0,5 |
| Параметры контролируемой воды: - температура, С, для солемеров по солесодержанию - температура, 0С, для солемеров по УЭС - давление, МПа, не более | от +2 до +100 от +15 до +25 10 |
| Потребляемая мощность, В А, не более | 15 |
| Срок безотказной работы солемера, ч, не менее | 5000 |
| Средний срок службы солемера, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа - вибрация частотой, Гц | от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 3
| Наименование элемента | Масса, кг, | Г абаритные размеры, мм, не более | ||
| не более | высота | ширина | длина | |
| Преобразователи: - ПИН09М | 4,5 | 120 | 242 | 235 |
| - ПИН10М, ПИН11М | 12 | 130 | 256 | 440 |
| - ПИН12М | 4,5 | 65,5 | 245 | 320 |
| - ПИН13М, ПИН14М | 13 | 130 | 256 | 440 |
| Датчики ДСВ31М | 15 | 133 | 275 | 160 |
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Комплектность солемера приведена в таблице 4
Таблица 4 - Комплектность солемера
| Наименование | Обозначение | Количество, штук |
| Преобразователь измерительный ПИН: Комплект ЗИП в том числе: | 1 | |
| - ключ гаечный торцевой | АЖУ6.395.000 | 1 |
| - съемник | АЖУ6.894.004 | 1 |
| - панель | АЖУ6.122.255 | 1 |
| -элемент | 1Е5.121.278 | 1 |
| Датчик ДСВ31М*: Комплект ЗИП в том числе: - съемник | АЖУ8.896.000 | 1 |
| - прокладка | АЖУ7.840.003 | 1 |
| - прокладка | АЖУ7.840.006 | 1 |
| - ключ | 2Б8.675.031 | 1 |
| - втулка | СЧ.102.109.766 | 1 |
| - элемент чувствительный | АЖУ6.036.016 | 1 |
| Руководство по эксплуатации | 2.840.143 РЭ | 1 |
| Паспорт | АЖУ2.840.143 ПС | 1 |
| Методика поверки | АЖУ2.840.143 МИ | 1 |
| * Тип датчика согласовывается с заказчиком. | ||
осуществляется по документу АЖУ2.840.143 МИ «Солемеры «СПИ11М -СПИ16М» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии Республики Армения» 19.04.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.18 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки.
