Расходомеры вихревые Prowirl, 15202-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры вихревые Prowirl Назначение средства измерений

Расходомеры вихревые Prowirl (далее расходомеры) предназначены для измерений объемного расхода и объема жидкостей, газа (в том числе природного, попутного и свободного нефтяного газа, насыщенного и перегретого пара).

Описание

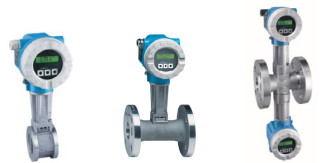

Конструктивно вихревой расходомер состоит из первичного вихревого преобразователя расхода (далее сенсора) типа W (для безфланцевого подключения), F (фланцевого подключения) и электронного преобразователя Prowirl 72 (Prowirl 73) в герметичном корпусе, различающихся конструктивным исполнением. Имеют модификацию Dualsens с основным и дублирующим преобразователями в герметичных корпусах и сенсором типа F, включающим в себя тело обтекания и два независимых датчика.

Принцип действия расходомеров основан на преобразовании датчиком, встроенным в сенсор, частоты отрыва вихревой дорожки (дорожки Кармана), образующейся за установленным в потоке телом обтекания, в частоту электрического сигнала, которая пропорциональна скорости потока.

Расходомер может иметь компактное или раздельное исполнение, при котором измерительный преобразователь и первичный преобразователь расхода соединяются кабелем, обычное или взрывозащищенное, различные выходные сигналы: токовые, частотные и цифровые. Измерительная информация хранится в ПЗУ (EEPROM). В расходомере поддерживаются функции самодиагностики, индикации неисправностей и предупреждений в виде кода ошибок. Настройка расходомеров осуществляется как оперативно с помощью кнопок на самом приборе, так и удаленно в программном режиме через интерфейс. Измерительная информация (объемный расход, объем) отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки или отображения. В комплекте с вычислителем, датчиком абсолютного давления и температуры расходомер может использоваться для расчета объемного расхода (объема) газа, приведенного к нормальным условиям.

Prowirl 73F имеет встроенный датчик температуры (Pt 1000), размещенный вблизи датчика. Блок электроники имеет дополнительный вычислитель расхода, благодаря которому осуществляется индикация массового расхода и количества теплоты воды и насыщенного пара, перегретого пара (при постоянном давлении), массового расхода (скорректированного) различных газов (при постоянном давлении).

Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare. Для беспроливной поверки расходомеров может использоваться имитационно-поверочное устройство FieldCheck.

Расходомеры могут иметь взрывозащищенное исполнение (1Exd[ia]IICT1.. .T6 или 1Ex[ia]IICT1...T6) и специальные присоединения. Расходомеры Prowirl 72 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2. Расходомеры Prowirl 73 имеют исполнение, сертифицированное согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL1.

Для применения расходомера в учетно-расчетных операциях возможно пломбирование корпуса электронного преобразователя пломбами надзорного органа.

Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен (встроенная система самодиагностики - при включении прибора главный процессор вычисляет контрольную сумму и сравнивает ее с контрольной суммой в программном обеспечении, если вычисленная контрольная сумма совпадает со значением внутри программного обеспечения, то главный процессор запускает программное обеспечение и переходит в нормальный режим работы).

Наименование ПО имеет структуру XХ.YY.ZZ, где:

Х - идентификационный номер firmware,обозначается 1;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Идентификационные данные программного обеспечения расходомеров:

непреднамеренных и преднамеренных изменений имеет уровень защиты "С".

Технические характеристики

Знак утверждения типа

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 15202-14 "ГСИ. Расходомеры вихревые Prowirl. Методика поверки", утвержденной ФГУП "ВНИИМС" в июне 2014 г.

Основные средства поверки:

-    расходомерная установка для жидкостей/газов с диапазоном расхода соответствующим поверяемому расходомеру и относительной погрешностью не более: для жидкостей - ±0,3 %, для газов - ±0,4 %;

-    имитационное поверочное устройство FieldCheck;

-    частотомер электронно-счетный ЧЗ-49А, амплитуда до 50 В, частота от 0 до 150 Гц;

-    ампервольтметр Р386, диапазон измерений 0,1-10 В, погрешность ±0,05 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам вихревым Prowirl

1.    ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

2.    Техническая документация фирмы.

Рекомендации к применению

выполнение торговых и товарообменных операций.
