| Номер в госреестре | 15250-12 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | В7-54/2, В7-54/3 |
| Изготовитель | Частное производственное унитарное предприятие "Завод СВТ", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Вольтметры универсальные В7-54/2 и В7-54/3 (далее вольтметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току.
Принцип действия вольтметров основан на преобразовании измеряемых величин во временной интервал. Основой аналоговой части является аналого-цифровой преобразователь интегрирующего типа, построенный на принципе широтно-импульсной модуляции.
В вольтметрах В7-54/2 реализован интерфейсный блок с байт-последовательным, бит-параллельным способом обмена информацией по каналу общего пользования. Вольтметры В7-54/3, обеспечивают обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2” и имеют аналоговый выход.

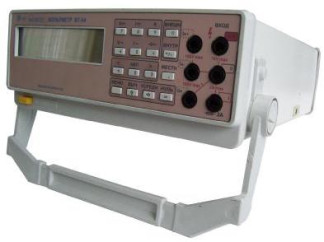

Общий вид вольтметров приведен на рисунке 1.
Рисунок 2 - Место нанесения оттиска поверительного клейма и поверительного клейма наклейки на задней панели вольтметров
Измерение напряжения постоянного тока:
- формат индикации 5 1/2 ; 6 1/2 разряда;
- диапазон измерений от 100 мВ до 1000 В;
- пределы измерения 0,2; 2; 20; 200; 1000 В;
- пределы допускаемой основной погрешности приведены в таблице 1 для 5 1/2 разряда индикации и в таблице 2 для 6 1/2 разряда индикации, где U - значение измеряемого напряжения.
Таблица 1
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,002 % от U + 3 мкВ) |
| 2 | ±(0,0015 % от U + 20 мкВ) | |
| 20 | ±(0,0015 % от U + 200 мкВ) | |
| 200 | ±(0,002 % от U + 5 мкВ) | |
| 1000 | ±(0,0025 % от U + 20 мкВ) | |
| 12 мес | 0,2 | ±(0,004 % от U + 4 мкВ) |
| 2 | ±(0,004 % от U + 20 мкВ) | |
| 20 | ±(0,003 % от U + 200 мкВ) | |
| 200 | ±(0,005 % от U + 2 мВ) | |
| 1000 | ±(0,005 % от U + 20 мВ) | |
| 24 мес | 0,2 | ±(0,006 % от U + 4 мкВ) |
| 2 | ±(0,006 % от U + 20 мкВ) | |
| 20 | ±(0,005 % от U + 200 мкВ) | |
| 200 | ±(0,007 % от U + 2 мВ) | |
| 1000 | ±(0,007 % от U + 20 мВ) |
Таблица 2
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,002 % от U + 1,1 мкВ) |
| 2 | ±(0,0015 % от U + 5 мкВ) | |
| 20 | ±(0,0015 % от U + 50 мкВ) | |
| 200 | ±(0,002 % от U + 0,5 мВ) | |
| 1000 | ±(0,0025 % от U + 5 мВ) | |
| 12 мес | 0,2 | ±(0,004 % от U + 1,2 мкВ) |
| 2 | ±(0,004 % от U + 5 мкВ) | |
| 20 | ±(0,003 % от U + 50 мкВ) | |
| 200 | ±(0,005 % от U + 0,5 мкВ) | |
| 1000 | ±(0,005 % от U + 5 мкВ) | |
| 24 мес | 0,2 | ±(0,006 % от U + 1,2 мкВ) |
| 2 | ±(0,006 % от U + 5 мкВ) | |
| 20 | ±(0,005 % от U + 50 мкВ) | |
| 200 | ±(0,007 % от U + 0,5 мВ) | |
| 1000 | ±(0,007 % от U + 5 мВ) |
Измерение среднеквадратического значения напряжения переменного тока:
- формат индикации 5 1/2 разряда;
- диапазон измерений от 1 мВ до 700 В;
- диапазон частот от 10 Гц до 1 МГц;
- пределы измерения 0,2; 2; 20; 200; 700 В;
- пределы допускаемой основной погрешности приведены в таблице 3,
где U - значение измеряемого напряжения.
Таблица 3
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | |
| (10 - 20) Гц | (20 - 60) Гц | ||
| 24 ч | 0,2 | ±(0,9 % от U + 200 мкВ) | ±(0,3 % от U + 200 мкВ) |
| 2 | ±(0,95 % от U + 1 мВ) | ±(0,35 % от U + 1 мВ) | |
| 20 | ±(0,95 % от U + 10 мВ) | ±(0,35 % от U + 10 мВ) | |
| 200 | ±(0,95 % от U + 100 мВ) | ±(0,45 % от U + 100 мВ) | |
| 700 | ±(0,9 % от U + 700 мВ) | ±(0,4 % от U + 700 мВ) | |
| 12 мес | 0,2 | ±(1,0 % от U + 200 мкВ) | ±(0,4 % от U + 200 мкВ) |
| 2 | ±(1,0 % от U + 1 мВ) | ±(0,45 % от U + 1 мВ) | |
| 20 | ±(1,0 % от U + 10 мВ) | ±(0,45 % от U + 10 мВ) | |
| 200 | ±(1,0 % от U + 100 мВ) | ±(0,55 % от U + 100 мВ) | |
| 700 | ±(1,0 % от U + 700 мВ) | ±(0,5 % от U + 700 мВ) | |
| 24 мес | 0,2 | ±(1,0 % от U + 200 мкВ) | ±(0,5 % от U + 200 мкВ) |
| 2 | ±(1,0 % от U + 2 мВ) | ±(0,5 % от U + 2 мВ) | |
| 20 | ±(1,0 % от U + 20 мВ) | ±(0,5 % от U + 20 мВ) | |
| 200 | ±(1,0 % от U + 200 мВ) | ±(0,06 % от U + 200 мВ) | |
| 700 | ±(1,0 % от U + 1,4 В) | ±(0,55 % от U + 1,4 В) | |
| (60 - 400) Гц | 400 Гц - 10 кГц | ||
| 24 ч | 0,2 | ±(0,05 % от U + 200 мкВ) | ±(0,05 % от U + 100 мкВ) |
| 2 | ±(0,1 % от U + 1 мВ) | ±(0,05 % от U + 1 мВ) | |
| 20 | ±(0,1 % от U + 10 мВ) | ±(0,05 % от U + 10 мВ) | |
| 200 | ±(0,25 % от U + 100 мВ) | ±(0,15 % от U + 100 мВ) | |
| 700 | ±(0,3 % от U + 700 мВ) | ±(0,1 % от U + 700 мВ) | |
| 12 мес | 0,2 | ±(0,1 % от U + 200 мкВ) | ±(0,1 % от U + 100 мкВ) |
| 2 | ±(0,15 % от U + 1 мВ) | ±(0,1 % от U + 1 мВ) | |
| 20 | ±(0,2 % от U + 10 мВ) | ±(0,1 % от U + 10 мВ) | |
| 200 | ±(0,35 % от U + 100 мВ) | ±(0,2 % от U + 100 мВ) | |
| 700 | ±(0,4 % от U + 700 мВ) | ±(0,2 % от U + 700 мВ) | |
| 24 мес | 0,2 | ±(0,3 % от U + 200 мкВ) | ±(0,2 % от U + 200 мкВ) |
| 2 | ±(0,2 % от U + 2 мВ) | ±(0,2 % от U + 1 мВ) | |
| 20 | ±(0,25 % от U + 20 мВ) | ±(0,2 % от U + 20 мВ) | |
| 200 | ±(0,4 % от U + 200 мВ) | ±(0,3 % от U + 100 мВ) | |
| 700 | ±(0,5 % от U + 1,4 В) | ±(0,3 % от U + 0,7 В) | |
| (10 - 20) кГц | (20 - 100) кГц | ||
| 24 ч | 0,2 | ±(0,15 % от U + 200 мкВ) | ±(0,4 % от U + 400 мкВ) |
| 2 | ±(0,05 % от U + 2 мВ) | ±(0,3 % от U + 4 мВ) | |
| 20 | ±(0,1 % от U + 20 мВ) | ±(0,3 % от U + 40 мВ) | |
| 200 | ±(0,3 % от U + 200 мВ) | ±(0,3 % от U + 400 мВ) | |
| 700 | ±(0,2 % от U + 1,4 В) | ±(0,4 % от U + 2,0 В) | |
| (10 - 20) кГц | (20 - 100) кГц | ||
| 12 мес | 0,2 | ±(0,2 % от U + 200 мкВ) | ±(0,6 % от U + 400 мкВ) |
| 2 | ±(0,1 % от U + 2 мВ) | ±(0,4 % от U + 4 мВ) | |
| 20 | ±(0,15 % от U + 20 мВ) | ±(0,4 % от U + 40 мВ) | |
| 200 | ±(0,4 % от U + 200 мВ) | ±(0,4 % от U + 400 мВ) | |
| 700 | ±(0,3 % от U + 1,4 В) | ±(0,6 % от U + 2,0 В) | |
| 24 мес | 0,2 | ±(0,25 % от U + 300 мкВ) | ±(0,7 % от U + 500 мкВ) |
| 2 | ±(0,15 % от U + 3 мВ) | ±(0,5 % от U + 5 мВ) | |
| 20 | ±(0,2 % от U + 30 мВ) | ±(0,5 % от U + 50 мВ) | |
| 200 | ±(0,45 % от U + 300 мВ) | ±(0,5 % от U + 500 мВ) | |
| 700 | ±(0,4 % от U + 1,4 В) | ±(0,3 % от U + 3,0 В) | |
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | |
| (100 - 300) кГц | 300 кГц - 1 МГц | ||
| 24 ч | 0,2 | ±(9 % от U + 2 мВ) | не нормируется |
| 2 | ±(4,5 % от U + 10 мВ) | ±(9 % от U + 20 мВ) | |
| 20 | ±(4,5 % от U + 100 мВ) | ±(9 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
| 12 мес | 0,2 | ±(9 % от U + 2 мВ) | не нормируется |
| 2 | ±(4,5 % от U + 10 мВ) | ±(9 % от U + 20 мВ) | |
| 20 | ±(4,5 % от U + 100 мВ) | ±(9 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
| 24 мес | 0,2 | ±(11 % от U + 2 мВ) | не нормируется |
| 2 | ±(5,5 % от U + 10 мВ) | ±(11 % от U + 20 мВ) | |
| 20 | ±(5,5 % от U + 100 мВ) | ±(11 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
Дополнительная погрешность при измерении напряжения не синусоидальной формы в диапазоне частот от 20 Гц до 25 кГц с коэффициентом амплитуды Ка < 5 и длительностью импульсов т > 20 мкс не более ± 1 %.
Измерение силы постоянного тока:
- формат индикации 5 1/2 ; 6 1/2 разряда;
- диапазон измерений от 0,5 до 2 А;
- предел измерения 2 А;
- пределы допускаемой основной погрешности приведены в таблице 4,
где I - значение измеряемого тока.
Таблица 4
| Значение измеряемого тока, А | Пределы допускаемой основной погрешности в зависимости от времени между настройками | ||
| 24 ч | 12 мес | 24 мес | |
| < 1 | ±(0,015 % от I + 100 мкА) | ±(0,025 % от I + 100 мкА) | ±(0,035 % от I + 100 мкА) |
| > 1 | ±(0,025 % от I + 100 мкА) | ±(0,035 % от I + 100 мкА) | ±(0,045 % от I + 100 мкА) |
Измерение среднеквадратического значения силы постоянного тока:
- формат индикации 5 1/2 разряда;
- диапазон измерений от 0,01 до 2 А;
- предел измерения 2 А;
- пределы допускаемой основной погрешности приведены в таблице 5,
где I - значение измеряемого тока.
Таблица 5
| Время между настройками | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | ||
| (20 - 60) Гц | 60 Гц - 1 кГц | (1 - 5) кГц | |
| 12 мес | ±(0,4 % от I + 2 мА) | ±(0,15 % от I + 2 мА) | ±(0,4 % от I + 2 мА) |
| 24 мес | ±(0,55 % от I + 2 мА) | ±(0,35 % от I + 2 мА) | ±(0,5 % от I + 2 мА) |
Измерение сопротивления постоянному току:
5 1/2 ; 6 1/2 разряда; от 10 мОм до 20 МОм;
- формат индикации
- диапазон измерений
- предел измерения 0,2; 2; 20; 200; 2000 кОм; 20 МОм;
- пределы допускаемой основной погрешности приведены в таблице 6 для 5 1/2 разряда индикации и в таблице 7 для 6 1/2 разряда индикации, где R - значение измеряемого тока.
Таблица 6
| Время между настройками | Предел измерения, кОм | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,0035 % от R + 3 мОм) |
| 2 | ±(0,003 % от R + 20 мОм) | |
| 20 | ±(0,003 % от R + 200 мОм) | |
| 200 | ±(0,003 % от R + 2 Ом) | |
| 2000 | ±(0,0055 % от R + 30 Ом) | |
| 20 МОм | ±(0,01 % от R + 1 кОм) | |
| 12 мес | 0,2 | ±(0,0085 % от R + 3 мОм) |
| 2 | ±(0,0085 % от R + 30 мОм) | |
| 20 | ±(0,0085 % от R + 300 Ом) | |
| 200 | ±(0,0085 % от R + 3 Ом) | |
| 2000 | ±(0,023 % от R + 40 Ом) | |
| 20 МОм | ±(0,035 % от R + 1 кОм) | |
| 24 мес | 0,2 | ±(0,01 % от R + 3 мОм) |
| 2 | ±(0,01 % от R + 30 мОм) | |
| 20 | ±(0,01 % от R + 300 мОм) | |
| 200 | ±(0,01 % от R + 3 Ом) | |
| 2000 | ±(0,03 % от R + 40 Ом) | |
| 20 МОм | ±(0,04 % от R + 1 кОм) |
Таблица 7
| Время между настройками | Предел измерения, кОм | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,0035 % от R + 1,1 мОм) |
| 2 | ±(0,003 % от R + 5,5 мОм) | |
| 20 | ±(0,003 % от R + 50 мОм) ±(0,003 % от R + 0,5 Ом) | |
| 200 | ||
| 2000 | ±(0,0055 % от R + 6 Ом) | |
| 20 МОм | ±(0,01 % от R + 130 Ом) | |
| 12 мес | 0,2 | ±(0,0085 % от R + 1,1 мОм) |
| 2 | ±(0,0085 % от R + 6,5 мОм) | |
| 20 | ±(0,0085 % от R + 60 Ом) | |
| 200 | ±(0,0085 % от R + 0,6 Ом) | |
| 2000 | ±(0,023 % от R + 7 Ом) | |
| 20 МОм | ±(0,035 % от R + 130 Ом) | |
| 24 мес | 0,2 | ±(0,01 % от R + 1,1 мОм) |
| 2 | ±(0,01 % от R + 6,5 мОм) | |
| 20 | ±(0,01 % от R + 60 мОм) | |
| 200 | ±(0,01 % от R + 0,6 Ом) | |
| 2000 | ±(0,03 % от R + 7 Ом) | |
| 20 МОм | ±(0,04 % от R + 130 Ом) |
Рабочие условия эксплуатации:
от плюс 5 до плюс 40; до 80 при плюс 25 оС ;
- температура окружающего воздуха, оС
- относительная влажность воздуха, %
Питание от сети переменного тока:
- напряжение, В
(230±23); 50±1; (115±6), (220±11); 400+28 ;
15;
13;
15000;
73х105х355;
4,2.
- частота, Гц
- напряжение, В
- частота, Гц
Потребляемая мощность В-А, не более
- вольтметр В7-54/2
- вольтметр В7-54/3 Наработка на отказ ч, не менее Г абаритные размеры мм, не более Масса кг, не более
Знак утверждения типа наносится на переднюю панель вольтметров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
В состав комплекта поставки входят:
Таблица 8
| Наименование | Обозначение | Количество | Примечание |
| Вольтметр универсальный В7-54/2 | УШЯИ.411182.001-02 | 1 | |
| Вольтметр универсальный В7-54/3 | УШЯИ.411182.001-03 | 1 | |
| - кабель К-1 | УШЯИ.685611.099 | 1 | |
| - кабель К-2 | УШЯИ.685611.100 | 1 | |
| - кабель К-3 | УШЯИ.685611.101 | 1 | черный |
| - кабель К-4 | УШЯИ.685611.101-01 | 1 | красный |
| - кабель КОП (В7-54/2) | ЕЭ4.854.130-03 | 1 | |
| -насадка | УШЯИ.301539.001-01 | 1 | черный |
| -насадка | УШЯИ.301539.001-02 | 1 | красный |
| -насадка | УШЯИ.301539.002-01 | 2 | черный |
| -насадка | УШЯИ.301539.002-02 | 2 | красный |
| -насадка | УШЯИ.301539.003-01 | 1 | черный |
| -насадка | УШЯИ.301539.003-02 | 1 | красный |
| -насадка | УШЯИ.301539.004-03 | 3 | черный |
| -насадка | УШЯИ.301539.004-04 | 3 | красный |
| -насадка | УШЯИ.301539.005-03 | 1 | черный |
| -насадка | УШЯИ.301539.005-04 | 1 | красный |
| -насадка | УШЯИ.301539.005-02 | 1 | серый |
| -насадка | РУВИ.301539.007 | 4 | черный |
| -насадка | РУВИ.301539.007-01 | 4 | красный |
| -насадка | РУВИ.301539.007-02 | 1 | серый |
| - шнур сетевой | РУВИ.635612.017 | 1 | |
| - вилка РП15-9ШАК (В7-54/2) | ГЕО.364.160 ТУ | 1 | |
| - вилка РП15-91ШАК (В7-54/3) | ГЕО.364.160 ТУ | 1 | |
| Запасные части: | |||
| - вставка плавкая ВПТ-2В 0,16 А 250 В | АГО.481.312 ТУ | 8 | |
| - вставка плавкая ВП1-1В 2 А 250 В | ОЮО.480.003 ТУ | 4 | |
| - розетка РПМ7-24Г-ПБ-В (В7-54/2) | ОЮО.364.043 ТУ | 1 | |
| Эксплуатационная документация: | |||
| Техническое описание и инструкция по | |||
| эксплуатации: | |||
| Часть 1 | УШЯИ.411182.001 ТО | 1 |
| Наименование | Обозначение | Количество | Примечание |
| Часть 2 | УШЯИ.411182.001 ТО1 | 1 | В том числе методика поверки |
| Часть 3 (В7-54/2) | УШЯИ.411182.001 ТО2 | 1 | |
| Часть 4 (В7-54/3) | УШЯИ.411182.001 ТО3 | 1 | |
| Формуляр | УШЯИ.411182.001-02 ФО | 1 | |
| Формуляр | УШЯИ.411182.001-03 ФО | 1 | |
| Упаковка | УШЯИ.305642.031 | 1 | |
| Упаковка | УШЯИ.305644.003 | 1 | |
| Упаковка | УШЯИ.305642.107 | 1 |
осуществляется по документу «Вольтметр универсальный В7-54/2, В7-54/3, техническое описание и инструкция по эксплуатации, часть 2, УШЯИ.411182.001 ТО1», раздел 1 «Методика поверки», утвержденному “Бел ГИМ” в августе 2000 г.
Основные средства измерений, применяемые при поверке:
- компаратор напряжения Р3003. Цвых = 0,2; 2; 10 В; нелинейность < 5 млн -1 (ppm);
- прибор для поверки вольтметров и калибраторов В1-18/А. Цвх = (6-10) В, 100 В, 500 В, 1000 В; нестабильность соответственно < 2,5 млн -1 (ppm), < 7,5 млн -1 (ppm), < 12,5 млн -1 (ppm), < 13 млн -1 (ppm) относительно внутриприборной меры;
- мера напряжения Х-482 (6 шт.). Цвых = 1,018 В, 2 разряд;
- прибор для поверки вольтметров, дифференциальный вольтметр В1-12; Цвых = 100, 1000 В;
- калибратор-вольтметр универсальный В1-28; Цвых = 2 В, d = (0,115-0,05) %, f = 20 Гц;
- установка для поверки вольтметров В1-27; Цвых = 10 мВ-700 В, d < (0,02-1) %, f = 60 Гц-100 кГц;
- генератор сигналов низкочастотный ГЗ-121; f = 300 кГц-1 МГц.
«Вольтметр универсальный (В7-54/2, В7-54/3), техническое описание и инструкция по эксплуатации, часть 1, УШЯИ.411182.001 ТО1».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-54/2, В7-54/3
1. ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 10-16
- 30 А.
5. ГОСТ Р 8.648-08. ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот 110 - 210 Гц.
6. УШЯИ.411182.001ТУ. Технические условия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 871 |
| Поверителей | 68 |
| Актуальность данных | 18.09.2024 |
