| Номер в госреестре | 15283-13 |
| Наименование СИ | Устройства контроля авторежимов |
| Обозначение типа СИ | УКАР |
| Изготовитель | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 08.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства контроля авторежимов УКАР (далее по тексту - устройство УКАР) предназначены для формирования и измерения давления сжатого воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик на заводе-изготовителе и по-слеремонтных испытаниях в деповских условиях на железнодорожном транспорте.
Устройство УКАР создает и контролирует давление сжатого воздуха в камерах авторежима. Установка давления производится автоматически посредством пневматического распределителя по заданной программе. В зависимости от технического состояния узлов и деталей авторежима в его камерах и каналах возникают различные величины давлений и их изменения за фиксированные промежутки времени. Измерение давления в камерах производится с помощью тензорезистивных датчиков давления. Электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают в блок управления устройством. Блок управления выполняет анализ измерительной информации, определяя при этом наличие или отсутствие неисправностей проверяемого авторежима, и индицирует техническое состояния авторежима отображением информации на дисплее и высвечиванием светодиодных индикаторов на индикаторной линейке.
Конструктивно устройство УКАР состоит из следующих узлов:
- блок питания;
- блок управления;
- блок электропневматический.
Проверка функционирования блока управления и электропневматического блока автоматизирована.
Устройства УКАР выпускаются в исполнениях: УКАР-2М, УКАР-2М-4 и УКАРД.
Устройства отличаются габаритными размерами и присоединительными размерами под устанавливаемый для проверки авторежим.
Для ограничения несанкционированного доступа к блоку управления (БУ) на два верхних крепёжных винта задней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Условия эксплуатации устройств УКАР в вагонных депо не обеспечивают сохранности поверительных клейм, нанесенных на корпус стендов, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.
Плата контроллера
Задняя крышка контроллера

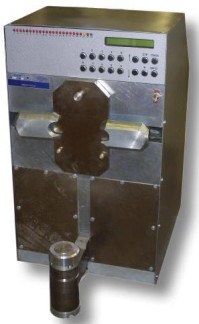

Фотография общего вида исполнения УКАР-2М, УКАР-2М-4 исполнение УКАРД
Устройство УКАР содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Варианты исполнения УКАР-2М и УКАР-2М-4 отличаются программой от варианта исполнения УКАРД. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с нормированными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей устройств;
- организация интерфейса с оператором.
Программное обеспечение вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификация программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Программа УКАР-2М | УКАР-2М или УКАР-2М-4 | 02 | 27E9 | CRC16 |
| Программа УКАРД | УКАРД | 04 | 411A | CRC16 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерения давления, МПа (кгс/см ) | от 0,0 до 0,5 (от 0 до 5) |
| Пределы допускаемой абсолютной погрешности измерения давления, МПа (кгс/см2) | ±0,005 (0,05) |
| Диапазон формирования временных интервалов, с | от 1 до 70 |
| Пределы допускаемого значения относительной погрешности формирования временных интервалов, % | ±0,3 |
| Давление сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,65 до 0,90 (от 6,5 до 9,0) |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц | от 187 до 242 50 |
| Потребляемая мощность, В А, не более | 100 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более: - УКАР-2М, УКАР-2М-4 -УКАРД | 360x620x810 360x740x750 |
| Масса, кг, не более | 120 |
| Диапазон рабочих температур, °С | от 10 до 35 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.
| Наименование | Обозначение | Количество, шт. |
| Вариант исполнения УКАР-2М, УКАР-2М-4 | ||
| Устройство контроля авторежимов УКАР-2М или | УКАР2М.008сб50 | 1 |
| Устройство контроля авторежимов УКАР-2М-4 | УКАР2М4.00.000 | 1 |
| Заглушка | УКАР2М.008сб79 | |
| Манометр | МПТИ | 1 |
| Паспорт | УКАР.00.000.ПС | 1 |
| Руководство по эксплуатации | УКАР. 00.000. РЭ | 1 |
| Методика поверки | 008.00.00 МП | 1 |
| Вариант исполнения УКАРД | ||
| Устройство контроля авторежимов УКАРД | УКАРД.00.000 | 1 |
| Заглушка | УКАРД.00.800 | |
| Манометр | МПТИ | 1 |
| Наименование | Обозначение | Количество, шт. |
| Вариант исполнения УКАР-2М, УКАР-2М-4 | ||
| Паспорт | УКАРД.00.00.ПС | 1 |
| Руководство по эксплуатации | УКАРД.00.000.РЭ | 1 |
| Методика поверки | 008.00.00 МП | 1 |
осуществляется по документу 008.00.00 МП "Устройства контроля авторежимов УКАР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 22 октября 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до
1,0 МПа (10 кгс/см2), пределы допускаемой приведённой погрешности измерения давления
±0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерения периода 104 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±5 10-7
1) УКАР.00.000РЭ "Устройства контроля авторежимов УКАР-2М. Руководство по эксплуатации"
2) УКАРД.00.000РЭ "Устройства контроля авторежимов УКАРД. Руководство по эксплуатации"
Нормативные и технические документы, устанавливающие требования к устройствам контроля авторежимов УКАР
ТУ 3185-021-16632558-96 "Устройства контроля авторежимов УКАР-2М, УКАР-2М-4 УКАРД. Технические условия"
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 374 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
