| Номер в госреестре | 15284-13 |
| Наименование СИ | Устройства зарядки и опробования тормозов с регистрацией |
| Обозначение типа СИ | УЗОТ-РМ |
| Изготовитель | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 24.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ (далее -устройство УЗОТ-РМ) предназначено для автоматического формирования давления сжатого воздуха в тормозной магистрали подвижного состава железных дорог с регистрацией в электронном виде отчетов по обработке тормозов поезда, измерений давления сжатого воздуха в питательной и тормозной магистралях и утечки (неплотности) в тормозной магистрали состава.
Устройство УЗОТ-РМ позволяет автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль за качеством подготовки тормозов и соблюдением технологической дисциплины в парках отправления.
Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ формирует давление сжатого воздуха, подаваемого в тормозные магистрали, посредством автоматического регулирования величины давления в уравнительном резервуаре пневматического повторителя электропневматического блока в зависимости от режима работы, установленного на пульте управления.
Устройство УЗОТ-РМ позволяет производить зарядку и полное опробование тормозов грузовых составов с автоматической регистрацией в электронном виде измеренных значений давления сжатого воздуха в питательной и тормозной магистралях и утечки (неплотности) из тормозной сети составов. Количество одновременно обслуживаемых устройством путей 5, 10, 15 или 20.

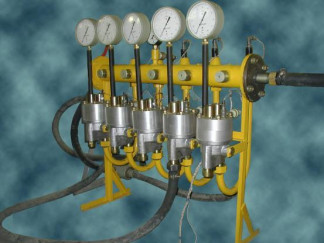

Устройство УЗОТ-РМ состоит из электропневматического блока (ЭПБ) (от 1 до 4 в комплекте), блока управления (ЭБУ) (от 1 до 4 в комплекте), размещаемых в горловине парка отправления, и из размещаемого в помещении оператора парка пульта, включающего ПЭВМ и устройства, образующие канал связи с ЭБУ.
Для ограничения несанкционированного доступа к ЭБУ на два верхних крепёжных винта задней крышки ЭБУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Условия эксплуатации устройств УЗОТ-РМ не обеспечивают сохранности поверительных клейм, нанесенных на корпус ЭБУ, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и (или) наносится знак поверки в виде наклейки.
Устройство УЗОТ-РМ содержит программное обеспечение, состоящее из программы, записываемой в постоянную память контроллеров блока управления, и программы управления, устанавливаемой на ПЭВМ пульта оператора. Программа контроллеров блока управления имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с нормированными значениями;
- управление работой электропневматического блока;
- организация канала связи с пультом оператора.
Программа управления имеет следующие основные функции:
- визуализация результатов измерений и сравнения;
- организация интерфейса с оператором;
- создания отчетных документов;
- архивирование результатов работы устройства.
Программа контроллеров блока управления вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройства, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений -уровень А по МИ 3286-2010.
Идентификация программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Программа контроллеров УЗОТ-РМ | тВАНР.00069 | 01 | 39 А3 | CRC16 |
| Программа управления УЗОТ-РМ | тВАНР.00068 | 01 | 809А | CRC16 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерения давления в питающей магистрали, МПа (кгс/см ) | от 0,5 до 0,9 (от 5 до 9) |
| Пределы допускаемого значения приведенной погрешности измерения давления в питающей магистрали, % | ±1,5 |
| Диапазон формирования давления в уравнительном резервуаре, МПа (кгс/см2) | от 0,0 до 0,6 (от 0 до 6) |
| Пределы допускаемого значения абсолютной погрешности формирования давления в уравнительном резервуаре, МПа (кгс/см2) | ±0,01 (±0,1) |
| Диапазон измерения утечки (неплотности) в тормозной магистрали, условные единицы - оси | от 100 до 400 |
| Предел допускаемого значения приведенной погрешности измерения утечки (неплотности) в тормозной магистрали, % | ±2,5 |
| Наименование характеристики | Значение характеристики |
| Рабочее давление сжатого воздуха в питающей магистрали, МПа 2 (кгс/см ) | от 0,6 до 0,9 (от 6 до 9) |
| Электропитание от однофазной сети переменного тока частотой 50 Гц, напряжением, В | от 187 до 242 |
| Потребляемая мощность, не более, Вт: - блок управления с электропневматическим блоком - пульт оператора | 200 800 |
| Диапазон рабочих температур, °С: - для электропневматического блока и блока управления - для пульта оператора | от минус 40 до плюс 50 от плюс 10 до плюс 35 |
| Габаритные размеры (длинахширинахвысота), не более, мм: - электропневматический блок - блок управления | 1200x500x1200 620x210x170 |
| Масса, не более, кг: - электропневматический блок - блок управления | 120 15 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.
| Наименование | Обозначение | Количество |
| Блок управления | УЗ0Т-РМ.20.100 | от 1 до 4 (определяется при заказе) |
| Электропневматический блок | УЗ0Т.00.00-01 | то же |
| Жгут | УЗ0Т-Р.09.000-01 | » |
| Комплект ЗИП | УЗ0Т-РМ.99.000 | » |
| Пульт оператора | УЗ0Т-РМ.20.200 | 1 |
| Паспорт | УЗ0Т-РМ.00.000ПС | 1 |
| Руководство по эксплуатации | УЗ0Т-РМ.00.000РЭ | 1 |
| Методика поверки | УЗ0Т-РМ.05.000МП | 1 |
осуществляется по документу УЗОТ-РМ.05.000МП "Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 25 февраля 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до
1,0 МПа (от 0 до 10 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,25 %;
Лист № 5 Всего листов 5
- микроскоп инструментальный ИМЦЛ 150x50,Б, диапазоны измерения длин в продольном направлении от 0 до 150 мм, в поперечном направлении от 0 до 50 мм, пределы допускаемой абсолютной погрешности микроскопа ±0,003 мм.
УЗОТ-РМ.00.000РЭ "Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Руководство по эксплуатации "
Нормативные и технические документы, устанавливающие требования к устройствам зарядки и опробования тормозов с регистрацией УЗОТ-РМ
1) ТУ 3185.003.16632558-96 "Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Технические условия"
2) ГОСТ 8.017-79 "ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа"
В сфере государственного регулирования обеспечения единства измерений не применяется.
| Зарегистрировано поверок | 82 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
