Номер в госреестре | 15400-13 |
Наименование СИ | Датчики весоизмерительные тензорезисторные |
Обозначение типа СИ | Z6 |
Изготовитель | «Hottinger Bruel & Kjaer Co., Ltd.», Китай; «Hottinger Brüel & Kjaer GmbH», Германия |
Год регистрации | 2013 |
Срок свидетельства | 13.07.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные Z6 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструктивно датчики состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. Упругий элемент датчика выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчику - изгиб.

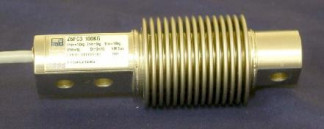

Внешний вид датчиков показан на рисунке 1.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид Z6 X1X2X3 X4, где:
Z6 - обозначение типа датчиков;
X1 - «F» или «G» - условное обозначение габаритных размеров;
X2 - обозначение класса точности;
X3 - обозначение максимального числа поверочных интервалов;
X4 - MI 7,5 (если присутствует) обозначение величины невозврата выходного сигнала при возврате к минимальной нагрузке Z (Z=7500), применяемой для характеристики приборов с несколькими поверочными интервалами;
X5 - максимальная нагрузка (£тах) в килограммах (KG) или тоннах (T).
Метрологические и технические характеристики датчиков приведены в таблицах 1 и 2. Таблица 1
Характеристика | Модификации | ||||||
Z6D1 | Z6C1 | Z6C2 | Z6C3 | Z6C3MI7,5 | Z6C4 | Z6C6 | |
Класс точности по ГОСТ Р 8.726-2010 | D1 | C1 | C2 | C3 | C3 | C4 | C6 |
Максимальная | 5; 10; 20; 50; 100; | 10; 20; 50; 100; 200; | 20; 50; 100; | 10; 20; | 50; 100; |
Характеристика | Модификации | ||||||
Z6D1 | Z6C1 | Z6C2 | Z6C3 | Z6C3MI7,5 | Z6C4 | Z6C6 | |
нагрузка (Emax), кг | 200; 500; 1000 | 500; 1000 | 200 | 50; 100; 200;500 | 200 | ||
Максимальное число поверочных интервалов (nmax) | 1000 | 2000 | 3000 | 3000 | 4000 | 6000 | |
Относительный невозврат выходного сигнала при возврате к минимальной нагрузке (Z) | - | - | - | - | 7500 | - | - |
Минимальный поверочный интервал (vmin) | E / -^max ' 2778 | Emax / 7000 Emax / -^max ' 11111 | Emax / 7000 Emax / 11111 | 15000 | |||
Минимальная статическая нагрузка (Emin), % от E ^max | 0 | ||||||
Предел допустимой нагрузки (Eiim), % от Emax ^max | 150 | ||||||
Доля от пределов допускаемой погрешности весов (^lc) | 0,7 | ||||||
Входное сопротивление, Ом | от 350 до 480 | ||||||
Выходное сопротивление, Ом | от 350 до 356 | ||||||
Выходной сигнал, мВ/В | 2 | ||||||
Диапазон температур, °С | от -30 до +40 | ||||||
Классификация по влажности | CH |
Г абаритные размеры датчиков приведены в таблице 2.
Таблица 2
Emax, кг | Г абаритные размеры, не более, мм: | |
диаметр | длина | |
от 5 до 500 | 42 | 123 |
1000 | 60 | 210 |
Знак утверждения типа наносится типографским способом на руководство по эксплуатации.
Наименование | Количество | Примечание |
Датчик | 1 шт. | - |
Эксплуатационная документация | 1 экз. | - |
Опорные блоки весов и аксессуары: - опорный блок для нагрузок от 5 кг до 500 кг (1-Z6/ZPU/200kg, 1-Z6/ZPU/500kg); - шарнирная опора в сборе для нагрузок от 5 кг до 200 кг (1-Z6/ZFP/200kg, 1-Z6/ZKP/200kg, 1-Z6/PCX/500KGSET); - коническая опора для нагрузок от 5 кг до 1 т (1-Z6/200kg/ZK, 1-Z6/1T/ZK); - маятниковая опора для нагрузок от 5 кг до 1 т (1-Z6/200kg/ZPL, 1-Z6/500kg/ZPL, 1-Z6/1T/ZPL); - эластомерная опора для нагрузок от 5 кг до 1т (1-Z6/200kg/ZEL, 1-Z6/1T/ZEL); - шарнирная петля для нагрузок от 5 кг до 1 т (1-Z6/200kg/ZGWR, 1-Z6/1T/ZGWR); - двойное крепление для нагрузок от 5 кг до 200 кг (1-Z6/200kg/ZRR); - измерительные модули весов в сборе для датчиков Z6, вкл. верхнюю и нижнюю опорные пластины, анкеры-ограничители горизонтальных и/или вертикальных смещенний, кабель заземления | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | По дополнительному заказу |
Блок питания (100...240В) (1-AC/DC15V/550MA) | 1 шт. | По дополнительному заказу |
Соединительная муфта для удлинения кабеля (1-KVM) | 1 шт. | |
Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, C2, C2A, C16, RTN, RSC, U2A (1-VKK1-4, 1-VKK1R-4, 1-VKK2-6, 1-VKK2-8, 1-VKK2R-8, 1-VKK2R-8Ex, 1-VKEEX, 1-VKK2R-8Digital) | 1 шт. | |
Соединительный сигнальный кабель (1-CABA1/20, 1-CABA1/100, 1-CABE2/20, 1-CABE2/100, 1-CABE2/200, 43301.0071, 4-3301.0082б 4-3301.0169) | 1 шт. | |
Кабель заземления (1-EEK4, 1-EEK6, 1-EEK8, EEKR1.8, EEKR2.5) | 1 шт. |
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.
ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным Z6
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
Зарегистрировано поверок | 104 |
Поверителей | 8 |
Актуальность данных | 19.11.2024 |
