| Номер в госреестре | 15456-16 |
| Наименование СИ | Термопреобразователи с унифицированным выходным сигналом постоянного тока |
| Обозначение типа СИ | ТСМУ 9300, ТСПУ 9300, ТХАУ 9300 |
| Изготовитель | ООО НПП "Дана-Терм", пос.Менделеево |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи с унифицированным выходным сигналом постоянного тока ТСМУ 9300, ТСПУ 9300, ТХАУ 9300 (далее - преобразователи) предназначены для непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока.
Преобразователи состоят из первичного измерительного термопреобразователя (ПИТ) в виде термочувствительного элемента, помещенного в защитную арматуру, и нормирующего усилителя (НУ) - электронного блока, преобразующего сигнал в постоянный ток.
Принцип действия преобразователей основан на зависимости электрического сопротивления ПИТ от температуры.
Преобразователи обеспечивают измерение температуры нейтральных сред в системах регулирования, контроля и управления различными производственными процессами, технологическими линиями и агрегатами, а также в быту в автономных системах горячего водоснабжения и регулирования температуры воздуха в помещениях. Преобразователи взрывозащищенного исполнения используются во взрывоопасных зонах помещений и наружных установок.
Преобразователи являются неразборными и неремонтируемыми изделиями.

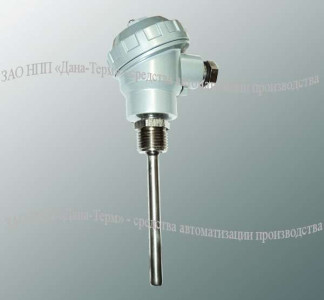

Внешний вид преобразователей и общего и взрывозащищенного исполнения приведен на рисунке 1.
Модификации и виды исполнения преобразователей представлены в таблице 1. Каждая модификация имеет восемь видов исполнения: шесть общего назначения и два взрывозащищенного (Ех) группы II по ГОСТ 51330.0. НУ преобразователей 9301, 9302, 9305 изготавливаются в виде выносного блока, связанного с ПИТ кабелем, преобразователей 9303, 9304, 9306 - в виде «таблетки», встроенной в головку арматуры ПИТ. Внешний вид НУ приведен на рисунке 2. Преобразователи взрывозащищенного исполнения ТСМУ 9300, ТСПУ 9300, ТХАУ 9300 имеют встроенный нормирующий усилитель НУ-03Ех или НУ-04Ех и маркировку взрывозащиты ExiallCT6X.
Таблица 1 - Модификации и виды исполнения преобразователей
| Исполнение | Нормирующий усилитель | Выходной сигнал | Тип ПИТ |
| ТСМУ 9301 ТСМУ 9302 ТСМУ 9303 ТСМУ 9303Ех ТСМУ 9304 ТСМУ 9304Ех ТСМУ 9305 ТСМУ 9306 | выносной выносной встроенный встроенный встроенный встроенный выносной встроенный | от 0 до 5 мА от 4 до 20 мА от 0 до 5 мА от 0 до 5 мА от 4 до 20 мА от 4 до 20 мА от 0 до 10 В от 0 до 10 В | 100М по ГОСТ 6651-2009 |
| ТСПУ 9301 ТСПУ 9302 ТСПУ 9303 ТСПУ 9303Ех ТСПУ 9304 ТСПУ 9304Ех ТСПУ 9305 ТСПУ 9306 | выносной выносной встроенный встроенный встроенный встроенный выносной встроенный | от 0 до 5 мА от 4 до 20 мА от 0 до 5 мА от 0 до 5 мА от 4 до 20 мА от 4 до 20 мА от 0 до 10 В от 0 до 10 В | Pt100 по ГОСТ 6651-2009 |
| ТХАУ 9301 ТХАУ 9302 ТХАУ 9303 ТХАУ 9303Ех ТХАУ 9304 ТХАУ 9304Ех ТХАУ 9305 ТХАУ 9306 | выносной выносной встроенный встроенный встроенный встроенный выносной встроенный | от 0 до 5 мА от 4 до 20 мА от 0 до 5 мА от 0 до 5 мА от 4 до 20 мА от 4 до 20 мА от 0 до 10 В от 0 до 10 В | Термопара хромель-алюмель (тип К) по ГОСТ 6616-94 |
По ГОСТ Р 52931-2008 преобразователи имеют следующую классификацию:
1) По эксплуатационной законченности - изделия III порядка.
2) Группа исполнения по условиям эксплуатации в части устойчивости к климатическим факторам:
- для преобразователей 9303, 9304, 9306 - D3;
- для ПИТ преобразователей 9301, 9302, 9305 - D3;
- для НУ преобразователей 9301, 9302, 9305 - В2;
3) Группа исполнения по условиям эксплуатации в части устойчивости к механическим
воздействиям:
- для преобразователей 9303, 9304, 9306 - N3;
- для ПИТ преобразователей 9301, 9302, 9305 - N3;
- для НУ преобразователей 9301, 9302, 9305 - L1.
4) Преобразователи имеют степень защиты от попадания твердых тел и воды по ГОСТ 14254:
- для преобразователей 9303, 9304, 9306 - IP54;
- для ПИТ преобразователей 9301, 9302, 9305 - IP54;
- для НУ преобразователей 9301, 9302, 9305 - IP00.
отсутствует.
Пределы допускаемой основной приведенной погрешности (погрешности нормированы как приведенные к диапазону измерений) преобразования измеряемой температуры в выходной сигнал (у) для различных модификаций и видов исполнения термопреобразователей указаны в таблице 2. Пределы допускаемой дополнительной погрешности термопреобразователей указаны в таблице 3. Технические характеристики термопреобразователей указаны в таблице 4.
Таблица 2 - Пределы допускаемой основной приведенной погрешности преобразования
| Рабочий диапазон температур, °С | Пределы допускаемой основной приведенной погрешности преобразования (у), %, ± | |||||
| ТСМУ 9301, 9303 9305, 9306 | ТСМУ 9302, 9304 | ТСПУ 9301, 9303 9305, 9306 | ТСПУ 9302, 9304 | ТХАУ 9301, 9303, 9305, 9306 | ТХАУ 9302, 9304 | |
| от -25 до +25 | 0,5; 1,0 | 0,5; 1,0 | 0,5; 1,0 | 0,5; 1,0 | - | - |
| от 0 до +50 | 0,5; 1,0 | 0,25; 0,5; 1,0 | 0,5; 1,0 | 0,25; 0,5; 1,0 | - | - |
| от -50 до +50 | 0,25; 0,5 | 0,25; 0,5; 1,0 | 0,25; 0,5 | 0,25; 0,5; 1,0 | - | - |
| от -50 до +100 | 0,25; 0,5 | 0,1; 0,25; 0,5 | 0,25; 0,5 | 0,1; 0,25; 0,5 | - | - |
| от -50 до +200 | 0,25; 0,5 | 0,1; 0,25; 0,5 | 0,25; 0,5 | 0,1; 0,25; 0,5 | - | - |
| от -50 до +300 | - | - | 0,25; 0,5 | 0,1; 0,25; 0,5 | - | - |
| от -50 до + 400 | - | - | 0,25; 0,5 | 0,1; 0,25; 0,5 | - | - |
| от -50 до +600 | - | - | 0,25; 0,5 | 0,1; 0,25; 0,5 | 0,5 | 0,25; 0,5 |
| от -50 до +800 | - | - | - | - | 0,5 | 0,25; 0,5 |
| от -50 до +1000 | - | - | - | - | 0,5 | 0,1; 0,25; 0,5 |
| от -50 до +1200 | - | - | - | - | 0,5 | 0,1; 0,25; 0,5 |
| от +300 до +1300 | - | - | - | - | 0,5 | 0,1; 0,25; 0,5 |
| Примечание - По требованию заказчика возможен выбор рабочего диапазона внутри указанного диапазона измерений. | ||||||
Таблица 3 - Пределы допускаемой дополнительной погрешности
| Наименование | Пределы допускаемой дополнительной погрешности, (у) |
| Отклонение сопротивления нагрузки от его предельного значения на -25 % | 0,5 |
| Влияние внешнего однородного или переменного магнитного поля (с магнитной индукцией 400 А/м) | 0,5 |
| Отклонение напряжения питания от номинального значения в пределах от -20 до +30 % | 0,5 |
| Наименование | Пределы допускаемой дополнительной погрешности, (g) |
| Влияние напряжения помехи общего вида постоянного или переменного тока | 0,5 |
| Воздействие повышенной влажности в пределах ее рабочих значений | 0,5 |
| Изменение температуры окружающего воздуха - в соответствии с ГОСТ 13384-93 и ГОСТ 9736-91 | |
Таблица 4 - Технические характеристики
| Рабочие условия эксплуатации: | |
| Преобразователи 9303, 9304, 9306 и ПИТ преобразователи 9301, 9302, 9305 - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от -50 до +50 98 при 25 °С 95 при 35 °С |
| НУ преобразователи 9301, 9302, 9305 - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +5 до +40 75 при 30 °С |
| Длина монтажной и погружаемой частей арматуры, мм | от 80 до 1600 |
| Масса преобразователей в зависимости от длины монтажной части, кг | от 0,3 до 1,2 |
наносится на титульный лист паспорта типографским способом.
Комплект поставки приведен в таблице 5.
Таблица 5
| Наименование | Количество | Обозначение | Примечание |
| 1 Преобразователь | 1 | Модификация и вид исполнения в соответствии с заказом | |
| 2 Руководство по эксплуатации | 1 | НКГВ 01.000.00.00 РЭ | |
| 3 Паспорт | 1 | НКГВ 01.000.00.00 ПС | |
| 4 Методика поверки | 1 | НКГВ 01.000.00.00 МП |
осуществляется по документу НКГВ 01.000.00.00 МП «Термопреобразователи с унифицированным выходным сигналом постоянного тока ТСМУ 9300, ТСПУ 9300, ТХАУ 9300. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 15.09.2016 г.
Основные средства поверки:
- источник питания постоянного тока Б5-45, рег. № 5965-77, диапазон установки выходного напряжения постоянного тока от 0,1 до 50 В, сила тока нагрузки от 0,1 до 500 мА, пределы допускаемой относительной погрешности установки напряжения ± 0,5 %;
- компаратор напряжений Р 3003, рег. № 7476-91, диапазон компарируемых напряжений от 20 нВ до 100 В, пределы допускаемой абсолютной погрешности ±(2,5-U+1) мкВ, где U - измеряемое напряжение в вольтах;
- меры электрического сопротивления Р3030, рег. № 8238-81, номинальные значения сопротивления 10 и 100 Ом, класс точности 0,02;
- термометр сопротивления платиновый эталонный ПТС-10 М, рег. № 11804-99, температурный диапазон от 0 до 450 °С;
- термометр сопротивления платиновый низкотемпературный образцовый ТСПН-5В, рег. №11567-88, температурный диапазон от минус 196 до плюс 30 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 9736-91 «Приборы электрические прямого преобразования для измерения неэлектрических величин. Общие технические требования и методы испытания».
ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ТУ 4211-001-34913634-2003 «Термопреобразователи с унифицированным выходным сигналом постоянного тока ТСМУ 9300, ТСПУ 9300, ТХАУ 9300. Технические условия».
