ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Манометры дифференциальные цифровые ДМЦ-01 Назначение средства измерений
Манометры дифференциальные цифровые ДМЦ-01 предназначены для измерения избыточного давления и разности давлений газов.
В комплекте с трубками напорными модификаций НИИОГАЗ и Пито манометры дифференциальные цифровые ДМЦ-01 позволяют определять скорость и объёмный расход воздушного (газового) потока в газоходах и вентиляционных системах.
Манометры дифференциальные цифровые ДМЦ-01 выпускаются в трех модификациях, в зависимости от диапазонов измерений и сфер применения:
- модификация А (без обработки данных измерений) - портативный прибор для контроля перепада давления в чистых помещениях, подпора воздуха в системах противопожарной защиты и дымоудаления, проверки параметров фильтрующих устройств, лабораторных исследований и т. п.;
- модификация О (без обработки данных измерений) - портативный прибор для проверки параметров фильтрующих устройств, контроля перепада давления в чистых помещениях, настройки промышленной вентиляции, котлов отопления, аэродинамических исследований и т. п.;
- модификация М (с обработкой данных измерений) - портативный прибор для контроля параметров общеобменной приточно-вытяжной вентиляции, расхода вредных выбросов производств, аэродинамических исследований и т. п.
Описание
Манометры дифференциальные цифровые ДМЦ-01 состоят из четырех основных функциональных частей: полупроводникового датчика дифференциального давления, аналогоцифрового преобразователя, микропроцессора, панели управления работой прибора с жидкокристаллическим дисплеем и кнопками, размещенными в пластмассовом корпусе. Внешний вид манометров дифференциальных цифровых ДМЦ-01 представлен на рис. 1. На торцах корпусов манометров дифференциальных цифровых ДМЦ-01 расположены два штуцера для подключения источника давления или трубки напорной. Опционально манометры дифференциальные цифровые ДМЦ-01 могут быть оснащены памятью (модификация М), а также разъемами для подключения термоэлектрического преобразователя (модификация М) и интерфейсного кабеля RS-232 для подключения к ПК (модификации А и М). В комплекте с термоэлектрическим преобразователем типа ХА (К), класса 2, закрепленным на трубке напорной модификации НИИОГАЗ или Пито, манометры дифференциальные цифровые ДМЦ-01 модификации М позволяют индицировать температуру воздушного (газового) потока в диапазоне (0...600) °С. Питание манометров дифференциальных цифровых ДМЦ-01 осуществляется от аккумуляторной батареи, для зарядки которой в комплект входит сетевое зарядное устройство. Питание манометров дифференциальных цифровых ДМЦ-01 модификации А может осуществляться через сетевой блок питания (опционально).
Принцип работы манометров дифференциальных цифровых ДМЦ-01 заключается в том, что измеряемое давление, приложенное к полупроводниковому датчику, преобразуется в электрический сигнал, величина которого пропорциональна измеряемому давлению. Этот сигнал преобразуется аналого-цифровым преобразователем и передается в микроконтроллер, который в соответствии с заложенной в память градуировочной характеристикой, выводит на дисплей прибора значения измеренного давления.
Манометр дифференциальный цифровой ДМЦ-ОЮ
ДМЦ-010
<е>

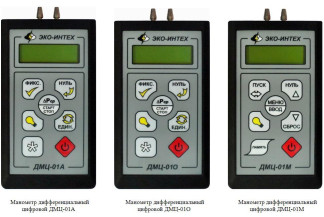

Рис. 1. Внешний вид манометров дифференциальных цифровых ДМЦ-01.
Программное обеспечение
Программное обеспечение манометров дифференциальных цифровых ДМЦ-01 разделяется на две части:
1. Метрологически незначимая часть, состоящая из внешнего программного обеспечения (для модификации М), используемого для наглядного представления результатов измерений на экране персонального компьютера, считывания результатов измерений из памяти манометров, а также ведения архива данных. Для модификации А сбор результатов измерений может быть осуществлен любой терминальной программой, например, при помощи HyperTerminal, входящей в стандартный комплект поставки операционной системы Microsoft© Windows®.
2. Метрологически значимая часть, состоящая из внутреннего программного обеспечения. Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса прибора на электронной плате. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности его изменения.
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства манометра. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микроконтроллера вместе с программой, находящейся в его памяти.
Для отображения информации используется жидкокристаллический дисплей манометра.
Идентификация встроенного программного обеспечения может быть произведена при включении манометра, а внешнего - при запуске программы на ПК. Номер версии встроенного программного обеспечения индицируется на жидкокристаллическом дисплее манометра, а номер версии внешнего программного обеспечения индицируется во вкладке «О программе».
Значимой частью номера версии программного обеспечения является первая цифра. Цифры в номере после точки обозначают модификации программного обеспечения, заключающиеся в несущественных для технических характеристик изменениях (например, изменения шрифтов выводимой информации, порядка ее вывода на дисплее и в окне программы и т. п.) или устранениях незначительных программных дефектов.
Сведения об идентификационных данных внешнего ПО для манометров модификации М.
|
Наименование
|
Идентификационное
|
Номер версии
|
Цифровой
|
Алгоритм
|
|
программного
|
наименование
|
(идентификационный
|
идентификатор
|
вычисления
|
|
обеспечения
|
программного
|
номер) программного
|
программного
|
цифрового
|
|
|
обеспечения
|
обеспечения
|
обеспечения
|
идентификатора
|
|
|
|
|
(контрольная сумма
|
программного
|
|
|
|
|
исполняемого кода)
|
обеспечения
|
|
ДМЦ-01 М ПО
|
DMC MEM.exe
|
3.11
|
14A8339F
|
CRC32
|
Сведения об идентификационных данных встроенного ПО на основе микроконтроллера.
|
Наименование
|
Идентификационное
|
Номер версии
|
Цифровой
|
Алгоритм
|
|
программного
|
наименование
|
(идентификационный
|
идентификатор
|
вычисления
|
|
обеспечения
|
программного
|
номер) программного
|
программного
|
цифрового
|
|
|
обеспечения
|
обеспечения
|
обеспечения
|
идентификатора
|
|
|
|
|
(контрольная сумма
|
программного
|
|
|
|
|
исполняемого кода)
|
обеспечения
|
|
ДМЦ-01 А
|
dmc 01A.hex
|
1.09
|
BCEA5B60
|
CRC32
|
|
ДМЦ-01 О
|
dmc 01O.hex
|
1.30
|
4D21A91A
|
CRC32
|
|
ДМЦ-01 М
|
dmc 01M rs m t.hex
|
4.21
|
5DAC0D0C
|
CRC32
|
Уровень защиты программного обеспечения манометров дифференциальных цифровых ДМЦ-01 от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Для защиты от несанкционированного вскрытия прибора на стыке двух частей пластмассового корпуса и на одном из винтов под задней крышкой аккумуляторного отсека наклеены специальные пломбы, которые разрушаются при попытке вскрыть прибор.
На заднем шильдике с наименованием прибора, его заводским номером и датой выпуска, в местах скручивания частей прибора винтами, сделана специальная перфорация, которая разрушается при попытке вскрытия прибора.
Места наклеивания специальной пломбы и перфорации заднего шильдика указаны на рис. 2.
Технические характеристики
|
Наименование характеристики
|
Значения метрологических и технических характеристик
|
|
ДМЦ-01 А
|
ДМЦ-01 М
|
ДМЦ-01 О
|
|
Диапазон измерений давления, Па (мм вод. ст.)
|
0.500
(0.50)
|
0.2000
(0.200)
|
0.10000
(0.1000)
|
|
Пределы основной допускаемой абсолютной погрешности - Д, Па или мм вод. ст.
где P - измеренное значение давления
|
±1,5
или
±0,15
|
±1,5 в диапазоне (0.100)
±(1+0,005 Р)
в диапазоне (100,1.2000)
или
±0,15 диапазоне (0.10) ±(0,1+0,005 Р)
в диапазоне (10,01.200)
|
±3 в диапазоне (0.500)
±(1+0,005 Р)
в диапазоне (501.10000)
или
±0,3 диапазоне (0.50)
±(0,1+0,005 Р)
в диапазоне (50,1. 1000)
|
|
Пределы допускаемой вариации показаний, Па или мм вод. ст.
|
предела основной допускаемой абсолютной погрешности - Д
|
|
Предел допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 °С от нормальной (20±5) °С,
Па или мм вод. ст.
|
0,1
или
0,01
|
(0,1+0,001 Р) или (0,01+0,001 Р)
|
(1+0,001 Р) или (0,1+0,001 Р)
|
|
Цена единицы наименьшего разряда индикации, Па (мм вод. ст.)
|
0,1 (0,01)
|
1 (0,1)
|
|
Допустимая перегрузка по перепаду давления, Па (мм вод. ст.), не более
|
5000
(500)
|
15000 (1500)
|
|
Диапазон рабочих температур, °С
|
0
4
0
|
|
Номинальное напряжение питания, В
|
8,4
|
|
Г абаритные размеры, мм, не более
|
165x85x35
|
|
Масса в комплекте, кг, не более
|
1,0
|
|
Средний срок службы, лет, не менее
|
6
|
Знак утверждения типа
наносится:
- в виде наклейки на оборотную сторону манометра дифференциального цифрового;
- на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
* манометр дифференциальный цифровой 1 шт.
* футляр 1 шт.
* аккумуляторная батарея 1 шт.
* сетевое зарядное устройство 1 шт.
* руководство по эксплуатации 1 экз.
* методика поверки 1 экз.
Поверка
осуществляется по методике поверки МП РТ 1623-2011 «Манометры дифференциальные цифровые ДМЦ-01», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 29.11.2011 г.
Основные средства поверки:
- микроманометр МКВ-250-0,02, предел измерений (2.. .2500) Па, КТ 0,02.
- задатчик избыточного давления типа «Воздух-1600», диапазон воспроизведения давления 20.. .16000 Па, 2 разряд, КТ 0,05.
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения давления 5.25000 Па, КТ 0,015.
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на манометры дифференциальные цифровые 2.910.000 РЭ, 5.910.000 РЭ, 7.910.000 РЭ.
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным цифровым ДМЦ-01
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»;
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»; Технические условия ТУ 4212-002-40001819-98 «Манометр дифференциальный цифровой ДМЦ-01. Технические условия».
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды.
