Угломеры маятниковые 3УРИ-М, 1560-12

Для контроля геометрических параметров режущих инструментов в различных отраслях промышленности.

Документы

Карточка СИ

Номер в госреестре	1560-12
Наименование СИ	Угломеры маятниковые
Обозначение типа СИ	3УРИ-М
Изготовитель	ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров
Год регистрации	2012
Срок свидетельства	26.12.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Угломеры маятниковые 3УРИ-М предназначены для измерения углов режущих инструментов различных видов. Физическая величина - плоский угол (...°).

Описание

Принцип действия - механический.

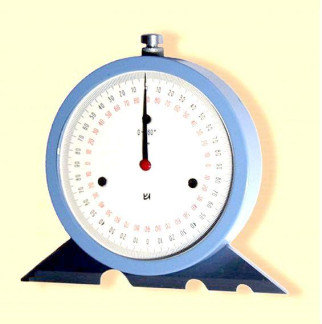

Работа угломера основана на принципе действия маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале.

К корпусу угломера неподвижно крепится контрольная линейка, ребро которой в процессе измерения приводится в соприкосновение с поверхностью режущего инструмента.

Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера.

Число модификаций - 1.

Технические характеристики

Диапазон измерений - от 0° до 360°.

Цена деления шкалы - 1°.

Пределы допускаемой основной погрешности на всем диапазоне измерений - ±1°.

Размах показаний - не более 30'.

Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине - 0,005 мм.

Усилие торможения на кнопке - от 2 до 4 Н.

Параметр шероховатости по ГОСТ 2789-73:

- измерительной поверхности контрольной линейки - Ra < 0,16 мкм;

- поверхностей, прилегающих к измерительной поверхности контрольной линейки -Ra <0,63 мкм.

Габаритные размеры (длина х ширина х высота) - не более 100х95х20 мм.

Масса - не более 0,18 кг.

Средний срок службы - не менее 5 лет.

Условия эксплуатации:

- нормальные условия применения: температура окружающего воздуха (20±5) °С; относительная влажность воздуха от 30 до 80 %; атмосферное давление от 84 до 106 кПа;

- рабочие: температура окружающего воздуха от 10 до 35 °С; относительная влажность воздуха не более 80 %; атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на шкалу угломера методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.

Комплектность

В комплектность входят:

- угломер

- футляр;

- руководство по эксплуатации.

Поверка

осуществляется по документу 3УРИ-М.000 РЭ «Угломер маятниковый 3УРИ-М. Руководство по эксплуатации», раздел 5, утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2012 г. Перечень средств поверки (эталонов), применяемых при поверке:

1) Меры плоского угла 45° и 90° КТ2 по ГОСТ 2875-88;

2) Плита поверочная 1-2 160х160 ГОСТ 10905-86;

3) Уровень брусковый 200-0,10 ГОСТ 9392-89;

4) Брусок контрольный БК-350 ГОСТ 22601-77;

5) Концевая мера 1-2 ГОСТ 9038-90;

6) Концевая мера 1-2,005 ГОСТ 9038-90;

7) Линейка поверочная ЛД-1-200 ГОСТ 8026-92;

8) Образцы шероховатости поверхности Ra 0,16 мкм , Ra 0,63 мкм по ГОСТ 9378-93;

9) Плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88.

Сведения о методах измерений

3УРИ-М.000 РЭ «Угломер маятниковый 3УРИ-М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к угломерам маятниковым 3УРИ-М

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

ТУ 2-034-666-2012 «Угломер маятниковый 3УРИ-М. Технические условия».

Рекомендации к применению

Угломеры 3УРИ-М применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
