| Номер в госреестре | 15651-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG 145/170/245/362/420 |
| Изготовитель | "ABB S.p.A. Power Products Division - Unita operativa Adda-HV", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 09.12.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока TG 145/170/245/362/420 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы используются в электросетях 110-330 кВ.

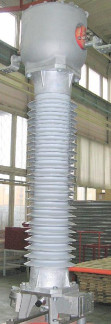

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока TG 145/170/245/362/420 являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Высоковольтная изоляция внутри обеспечивается за счёт элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Различные комбинации коммутации внешних и внутренних шин дают возможногсть менять коэффициент трансформации. Выводы вторичных обмоток в клеммной коробке закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа.
| Номинальные первичные токи, А | 100 - 4000 |
| Номинальные вторичные токи, А | 5; 1 |
| Наибольшие рабочие напряжения, кВ | От 126 до 363 |
| Параметры обмоток для измерений: | |
| Классы точности | 0,2s; 0,2; 0,5s; 0,5; 1,0 |
| Коэффициенты безопасности | 5; 10 |
| Номинальные нагрузки, В-А | От 2 до 60 |
| Параметры обмоток для защиты: | |
| Классы точности | 5Р, 10P |
| Предельная кратность | От 10 до 40 |
| Номинальные нагрузки, В-А | От 2 до 60 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | От 200 до 1350 |
| Габаритные размеры (ВхШхГ), мм | от 2020х840х430 до 5650х1200х880 |
| Климатическое исполнение по ГОСТ 15150-69 УХЛ1. | |
Знак утверждения типа наносится на табличку трансформатора и на паспорт -типографским способом.
Трансформатор тока TG 145/170/245/362/420 - 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока TG 145/170/245/362/420» фирмы «ABB S.p.A. Power Product Division - Unita operative Adda-HV», Италия.
Нормативные документы, устанавливающие требования к трансформаторам тока TG 145/170/245/362/420
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
