| Номер в госреестре | 15860-12 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | Р10УЗГ, Р20УЗГ |
| Изготовитель | Киевское опытно-производственное предприятие "Контакт" УТОГ, Украина, г.Киев |
| Год регистрации | 2012 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Рулетки измерительные металлические Р10УЗГ, Р20УЗГ (далее - рулетки) предназначены для измерения линейных размеров непосредственным сравнением со шкалой рулетки.

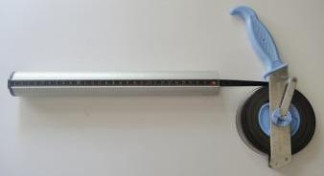

Рулетки измерительные металлические Р10У3Г, Р20У3Г состоят из открытого металлического корпуса, металлической измерительной ленты с грузом на вытяжном конце, стопорного устройства для наматывания ленты.
Рулетки Р10УЗГ, Р20УЗГ снабжены грузом. Груз имеет цилиндрическую форму. На груз прикреплена шкала, началом шкалы служит торец груза. Груз изготавливается в виде стального сердечника, покрытого защитной оболочкой из алюминиевого сплава (на торце груза устанавливается наконечник из пластмассы). Оболочка исключает искрообразование при случайном ударе о стенки резервуара. Крепление груза на измерительной ленте выполнено посредством шарнирного соединения.
Отсчет показаний проводится непосредственным сравнением с делениями шкалы рулетки.
| № п/п | Наименование характеристики и единицы измерения | Значение характеристики |
| 1 | Номинальная длина шкалы, м: Р10У3Г Р20У3Г | 10 20 |
| 2 | Цена деления шкалы, мм | 1 |
| 3 | Допускаемое отклонение действительной длины интервалов шкалы при температуре 20 оС, мм - миллиметрового; - сантиметрового; - дециметрового - отрезка шкалы 1м и больше | ±0,20 ±0,30 ±0,40 ±[0,40+0,20 (L-1)] для отрезка шкалы 1 м и больше. L-число полных и неполных метров в отрезку |
| 4 | Ширина ленты, мм | 10 |
| 5 | Толщина ленты, мм | 0,24 |
| 6 | Номинальная масса груза, кг | 2 |
| 7 | Масса рулетки, кг, не более: Р10У3Г Р20У3Г | 2,5 2,7 |
| № п/п | Наименование характеристики и единицы измерения | Значение характеристики |
| 8 | Габаритные размеры, мм не более: | |
| Р10У3Г | 236x90 | |
| Р20УЗГ | 252x102 | |
| 9 | Полный средний ресурс; циклы измерений*, не менее: | 1500 |
*- цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты.
Условия эксплуатации:
- диапазон температуры окружающего воздуха.....................от -40 до +50 оС;
- относительная влажность воздуха +25 оС, не более........................98%
Знак утверждения типа наносится на корпус рулетки штампованием, а также на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Кол-во |
| Рулетка (исполнение по заказу) | 1 шт. |
| Г руз (лот) | 1 шт. |
| Винт М5 | 1 шт. |
| Г айка М5 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МИ 1780-87 «Методические указания. ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».
Основные средства поверки:
- компаратор стенной горизонтальной длиной 20 м;
- лента измерительная, рабочий эталон 3-го разряда;
- лупа ЛИ с увеличением 10х;
- настольные циферблатные весы с ценой деления 5 г.
- штангенрейсмас с ценой деления 0,05 мм.
Методика измерений содержится в документе «Рулетки измерительные металлические Р10УЗГ, Р20УЗГ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к рулеткам
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ДСТУ 4179-2003 (ГОСТ 7502-98, МОД). «Рулетки измерительные металлические. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
