| Номер в госреестре | 15897-14 |
| Наименование СИ | Таксометры автомобильные электронные |
| Обозначение типа СИ | ГЕОМЕР-122, ГЕЛИОС-005Ф, ГЕЛИОС-005К |
| Изготовитель | ООО "АСТОР ТРЕЙД", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 15.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Таксометры автомобильные электронные «ГЕОМЕР-122», «ГЕЛИОС-005Ф», «ГЕЛИОС-005К» (далее по тексту - таксометры) предназначены для измерения расстояния, пройденного автомобилем, и времени простоя при автоматическом расчете оплаты стоимости проезда на автотранспорте.
Принцип действия прибора основан на подсчете электрических импульсов, поступающих в таксометр с датчика скорости автомобиля (ДСА), число которых прямо пропорционально пройденному пути.
Электронный блок таксометра проводит обработку количества импульсов от ДСА в соответствии с программно-установленной константой таксометра К, формирует необходимые временные интервалы, проводит расчет пройденного расстояния, времени простоя, величины платы за проезд и других параметров и выводит необходимую информацию на индикатор (дисплей) или печать. Константа таксометра К определяется как количество импульсов от ДСА по данным пробега автомобиля расстояния в 1 км и записывается в память таксометра.
Таксометры выполнены в виде компактной моноблочной конструкции с энергонезависимой памятью, термопечатающим принтером (кроме «ГЕОМЕР-122М») и алфавитно-цифровым индикатором, на который автоматически или по запросу выводится информация. Таксометры обеспечивают программирование от 40 до 50 базовых тарифов и имеют встроенный контроль правильности алгоритма работы и обработки информации, при наличии ошибки выдается звуковой сигнал и сообщение на индикатор. Питание таксометров осуществляется от бортовой сети постоянного тока автомобиля напряжением (12 ± 4) В.
Таксометры «ГЕОМЕР-122» изготавливаются трех исполнений: «ГЕОМЕР-122 (АСП БСО)», «ГЕОМЕР-122Ф», «ГЕОМЕР- 122М» Исполнения «ГЕОМЕР-122 (АСП БСО)» и «ГЕОМЕР-122М» не содержат фискальной памяти.
Таксометры «ГЕОМЕР-122Ф», «ГЕЛИОС-005Ф», «ГЕЛИОС-005К» имеют в своем составе контрольно-кассовую машину. Кроме того, таксометр «ГЕЛИОС-005К» имеет встроенный программно-аппаратный модуль ЭКЛЗ (электронную контрольную ленту защищенную), обеспечивающую некорректируемую регистрацию, энергонезависимое и долговременное хранение информации.
Исполнение таксометра «ГЕОМЕР-122 (АСП БСО)» включает в себя встроенную автоматизированную систему печати бланков строгой отчетности.
Конструкция таксометра «ГЕОМЕР-122М» не имеет встроенного принтера.
Программирование эксплуатационных параметров и тарифов осуществляется как с помощью собственной клавиатуры таксометра, так и с помощью электронной карты («ГЕЛИОС-005Ф», «ГЕЛИОС-005К») или флеш-диска («ГЕОМЕР-122 (АСП БСО)», «ГЕОМЕР-122Ф»), подключаемого через разъем USB.
Место пломбировки для предотвращения несанкционированной настройки и вмешательства расположено на винте корпуса таксометра.
Идентификационные данные программного обеспечения (ПО) указаны в таблице 1:
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ГЕОМЕР-122 (АСП БСО) | 122RU | 122RU200 | COFE | CRC-16CCITT |
| ГЕОМЕР-122Ф | 122RU | 122RU001 | B787 | |
| ГЕОМЕР-122М | 122mRU | 122mRU200 | BAB1 | |
| ГЕЛИОС-005Ф | Gelios005F | gelios-005f | 326F78 | |
| ГЕЛИОС-005К | Gelios005K | gelios-005kv02 | 310375 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

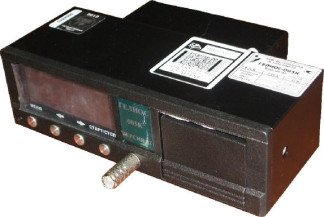

Рис. 1 Общий вид таксометров автомобильных электронных «ГЕЛИОС-005Ф», «ГЕЛИОС-005К»
Рис. 3 Общий вид таксометров автомобильных электронных «ГЕОМЕР-122 (АСП БСО)», «ГЕОМЕР-122Ф»
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| ГЕОМЕР- 122 | ГЕЛИОС- 005Ф | ГЕЛИОС- 005К | |
| Пределы допускаемой абсолютной погрешности измерения пробега (расстояния) на одну посадку, км | ± 0,1 | ||
| Пределы допускаемой абсолютной погрешности измерения интервалов времени за 1 сутки, с | ± 30 | ||
| Время автоматического переключения с почасового тарифа на покилометровый и обратно, с, не более | 5 | ||
| Погрешность счетчика «Посадки» | Не допускается | ||
| Напряжение питания, В | 8...16 | ||
| Потребляемая мощность, Вт, не более: - в режиме «Работа»; - в режиме «Печать» | 4 10 | ||
| Условия эксплуатации таксометра: - температура окружающей среды, °С - гарантированная работа устройства печати в диапазоне температур, °С - относительная влажность при температуре (40 ± 2) °С, % - вибрация с амплитудой 0,8 мм и частотой до, Гц | - 30...+ 50 - 5.+ 50 95 ± 3 35 | ||
| Габаритные размеры, мм, не более | 190х60х70 | 170х70х50 | 170х140х50 |
| Масса, кг, не более | 0,8 | ||
Знак утверждения типа СИ наносится на эксплуатационные документы методом штемпелевании и на фирменную табличку на корпусе таксометра фотохимическим способом.
В комплект поставки входят: Таблица 3
| Наименование | Коли чество | Примечание |
| Таксометр *: - «ГЕОМЕР-122 (АСП БСО)»; - «ГЕОМЕР-122Ф»; - «ГЕОМЕР-122М»; - «ГЕЛИОС-005Ф» - «ГЕЛИОС-005К» |
Продолжение таблицы 3
| Кабель питания | 1 | |
| Электронная карта * | Для таксометров «ГЕЛИОС-005Ф», «ГЕЛИОС-005К» | |
| Флеш-диск ** | Для таксометров «ГЕОМЕР-122 (АСП БСО)», ГЕОМЕР-122Ф» | |
| Электронная контрольная лента защищенная с паспортом | 1 | Для таксометра «ГЕЛИОС-005К» |
| Датчик скорости *** | 1 | |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Лента чековая | 1 | Для таксометров «ГЕЛИОС-005Ф», «ГЕЛИОС-005К», ГЕОМЕР-122 (АСП БСО)», ГЕОМЕР-122Ф» |
* - количество согласовывается с заказчиком;
** - по заказу;
*** - тип датчика скорости согласовывается с заказчиком и зависит от марки автомобиля.
осуществляется по ГОСТ Р 8.718-2010 «ГСИ. Таксометры автомобильные. Методика поверки».
Основными средствами поверки являются:
- генератор сигналов Г3-122; 0,001 Гц...2 МГц; ПГ ± (510-7)f;
- частотомер электронно-счетный Ч3-64; ПГ ± (5 10-7)f.
- Руководство по эксплуатации АВЛГ 823.00.00-02 РЭ. Таксометр автомобильный электронный «ГЕОМЕР-122 (АСП БСО)»;
- Руководство по эксплуатации АВЛГ 823.00.00-03 РЭ. Таксометр автомобильный электронный «ГЕОМЕР-122Ф»;
- Руководство по эксплуатации АВЛГ 710.00.00 РЭ. Таксометр автомобильный электронный «ГЕОМЕР-122М»;
- Руководство по эксплуатации АВЛГ 670.00.00 РЭ Таксометр автомобильный электронный «ГЕЛИОС-005Ф», «ГЕЛИОС-005К».
Нормативные и технические документы, устанавливающие требования к таксометрам автомобильным электронным «ГЕОМЕР-122», «ГЕЛИОС-005Ф», «ГЕЛИОС-005К»
1. ГОСТ 18426-73 Таксометры автомобильные. Общие технические условия.
2. ТУ 4278-670-70209693-2013 Таксометры автомобильные электронные «ГЕОМЕР-122», «ГЕЛИОС-005Ф», «ГЕЛИОС-005К».
- применяются вне сферы государственного регулирования обеспечения единства измерений.
