Дефектоскопы-градиентометры феррозондовые ДФ-201.1А, 15914-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Дефектоскопы-градиентометры феррозондовые ДФ-201.1А Назначение средства измерений

Дефектоскопы-градиентометры феррозондовые ДФ-201.1А (далее - дефектоскопы) предназначены для:

-    измерения напряжённости постоянного магнитного поля;

-    измерения градиента напряжённости постоянного магнитного поля;

-    выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушения сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе в сварных конструкциях, при операциях неразрушающего контроля фер-розондовым методом по ГОСТ 21104-75 "Контроль неразрушающий. Феррозондовый метод".

Описание

Принцип действия дефектоскопов основан на преобразовании напряжённости или градиента напряжённости постоянного магнитного поля в точке измерения с помощью феррозон-дового преобразователя (полемера или градиентометра) в электрический сигнал, пропорциональный значению напряжённости или градиента напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается, результат наблюдается на дисплее. На дисплее отображаются значения измеряемых величин и информация

о текущем состоянии дефектоскопа. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти дефектоскопа, позволяющей хранить до 400 результатов измерений. Питание дефектоскопа осуществляется от сменной малогабаритной аккумуляторной батареи. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранять накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

Конструктивно дефектоскоп состоит из электронного блока в металлическом корпусе, на лицевой панели которого расположены органы управления. К электронному блоку, со встроенным ЖКИ дисплеем, с помощью гибкого кабеля подсоединяются два феррозондовых преобразователи. Электронный блок с подсоёдинённой аккумуляторной батареей помещён в чехол.

Дефектоскоп комплектуется двумя феррозондовыми преобразователями (полемером тангенциальным, градиентометром с базой 3 мм или градиентометром с базой 4 мм) и вспомогательным устройством для определения месторасположения дефектов при операциях неразрушающего контроля - манипулятором.

Программное обеспечение

Работа дефектоскопа осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от дефектоскопа не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части дефектоскопа, работая совместно, обеспечивают заявленные точности результатов измерений.

Метрологически значимая часть встроенного ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности феррозондовых преобразователей и измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с феррозондового преобразователя в значение напряжённости (градиента напряжённости) посто-

лист № 2 всего листов 7

янного магнитного поля. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим.

После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 32862010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея дефектоскопа согласно таблице.

Идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии при последующем нажатии кнопки «<».

В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по их назначению.

ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.

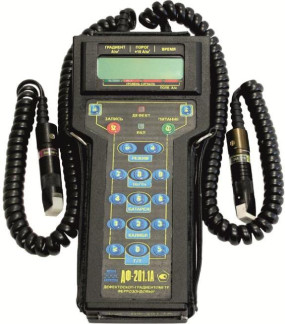

Дефектоскоп-градиентометр феррозондовый ДФ-201.1А

Примечание: стрелкой (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелкой (2) обозначено место пломбировки для защиты от несанкционированного доступа._

Технические характеристики

Наименование характеристики

Значение характеристики

от ±30 до ±3000

Диапазон показаний значений напряжённости постоянного магнитного поля, А/м

Диапазон измерений значений напряжённости постоянного магнитного поля, А/м

Пределы допускаемой основной относительной погрешности измерения напряжённости постоянного магнитного поля, %

5д =±

где:

Нк - верхний предел измерения напряжённости постоянного магнитного поля, А/м;

Н - измеренное значение напряжённости постоянного магнитного поля, А/м

Диапазон показаний значений градиента напряжённости постоянного магнитного поля, А/м

от 0 до ±250000

от ±1000 до ±200000

Пределы допускаемой основной относительной погрешности измерения градиента напряжённости постоянного магнитного поля, %

5 д =±

где:

GK - верхний предел измерения градиента напряжённости постоянного магнитного поля, А/м1;

G - измеренное значение градиента напряжённости постоянного магнитного поля, А/м2

-    поверхностные дефекты соответствуют условным уровням чувствительности А и Б по ГОСТ 21104-75;

Параметры выявляемых дефектов

-    подповерхностные дефекты соответствуют условному уровню чувствительности Д по ГОСТ 21104-75

Зона чувствительности преобразователя, мм, менее

не

0,5

Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %

Продолжительность непрерывной работы от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее

Ток, потребляемый от аккумуляторной батареи при напряжении 9,6 В, мА, не более_

Средняя наработка на отказ, ч, не менее

У становленный срок службы, лет

Масса дефектоскопа с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более

0,5- 5д на каждые 10 °С

12

15000

6

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность

Поверка

осуществляется по документу МКИЯ.427631.001 МП "Дефектоскопы-градиентометры ферро-зондовые ДФ-201.1А. Методика поверки", утвержденному ФБУ "УРАЛТЕСТ" 30 марта 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    мера напряжённости постоянного магнитного поля М-103, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 0 до 6000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±1,5 %;

-    мера градиента напряжённости постоянного магнитного поля М-101, диапазон воспроизводимых значений градиента напряжённости постоянного магнитного поля от 1000 до 200000 А/м2, относительная погрешность коэффициента преобразования (постоянной) меры не более ±3,0 %;

-    измеритель напряжённости магнитного поля МФ-107А, диапазоны измерения значений напряжённости постоянного магнитного поля от ±40 до ±180 А/м, от ±160 до ±1800 А/м, основная относительная погрешность измерения значений напряжённости постоянного магнит-

ного поля не более 8 Д = ±

10 +1-

1

И

, %, где Ик - верхний предел измерения напряжён

ности постоянного магнитного поля, А/м; И - измеренное значение напряжённости постоянного магнитного поля, А/м;

- вольтметр универсальный В7-358, основная относительная погрешность измерения

Ll -1

, %; на преде-

0,05 + 0,02'

силы постоянного тока на пределах 2, 20, 200 мА не более ±

/-j

I

_L -1

_ J-

0,1 +0,05

_

-L -1 _ J

ле 2 А не более ±

%, на пределе 20 А не более ±

%,

0,2 + 0,05

где Xk - верхний предел установленного диапазона измерения; Xx - значение измеренного тока;

Сведения о методах измерений

МКИЯ.427631.041-01 РЭ "Дефектоскопы-градиентометры феррозондовые ДФ-201.1А. Руководство по эксплуатации"

Нормативные и технические документы, устанавливающие требования к дефектоскопам-градиентометрам феррозондовым ДФ-201.1А

1    ТУ 4276-008-20883295-96 "Дефектоскопы-градиентометры феррозондовые ДФ-201. Технические условия"

2    ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

3    ГОСТ 8.030-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне

12 2

110 г 5 10 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 г 20000 Гц"

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
