Комплексы диагностические универсальные УПДК-МК предназначены для измерений временных интервалов, частоты мельканий, электрического сопротивления кожи в различных режимах тестирования и определения по результатам этих измерений функционального состояния и надежности работы водителей транспортных средств (автомобилей, железнодорожных локомотивов и мотор-вагонного подвижного состава, речных и морских судов, авиационного транспорта), операторов сложных систем, их профессионального отбора.
Карточка СИ
Номер в госреестре 16094-15
Наименование СИ Комплексы диагностические универсальные
Обозначение типа СИ УПДК-МК
Изготовитель ЗАО "Нейроком", г.Москва
Год регистрации 2015
Срок свидетельства 30.06.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы диагностические универсальные УПДК-МК предназначены для измерений временных интервалов, частоты мельканий, электрического сопротивления кожи в различных режимах тестирования и определения по результатам этих измерений функционального состояния и надежности работы водителей транспортных средств (автомобилей, железнодорожных локомотивов и мотор-вагонного подвижного состава, речных и морских судов, авиационного транспорта), операторов сложных систем, их профессионального отбора.

Описание

Принцип действия комплекса диагностического универсального УПДК-МК основан на измерении временных интервалов в различных режимах тестирования (сложная двигательная реакция, готовность к экстренному действию, эмоциональная устойчивость и т. д.), измерении электрического сопротивления кожи в процессе проведения тестирования, определении частоты мельканий и проведении ряда других диагностических тестов, программная математическая обработка результатов которых по стандартизованным методикам позволяет оценивать функциональное состояние испытуемых.

Время реакции испытуемого определяется путём измерения интервала времени между моментом возникновения события, требующего реакции, представляемого на мониторе испытуемого, и самой реакцией (нажатие кнопки). Электрическое сопротивление кожи (ЭСК) измеряется с помощью накладных электродов, размещаемых на пальцах руки испытуемого. Частота мельканий определяется путём измерения частоты включения и выключения светодиода при плавном её изменении в момент времени, когда испытуемый перестает различать мелькание света.

Конструктивно комплекс диагностический универсальный УПДК-МК состоит из следующих основных частей: пульта испытуемого и специализированного программного обеспечения, устанавливаемого на персональный компьютер. Пульт испытуемого, представляет собой корпус, внутри которого установлены плата процессорная и плата клавиатуры. На наружной поверхности пульта размещены цветные кнопки и рукоятки управления, источник света красного диапазона видимого спектра для теста критической частоты слияния мельканий, контактная пластина теппинг-теста. В состав пульта испытуемого, в зависимости от комплектации (исполнения), входят датчик кожного сопротивления, щуп для проведения теста на тремор и теппинг теста.

Пульт испытуемого имеет 6 видов исполнений, перечисленных в таблице!.

Таблица 1 - Виды исполнений пульта испытуемого

п/п

Обозначение

Материал корпуса

Датчик тремора

1

НКРМ.466961.001

Металлический

Оптический

2

НКРМ.466961.001-00.01

Металлический

Нет

3

НКРМ.466961.001-00.02

Металлический

Механический

4

НКРМ.466961.001-02

Пластиковый

Нет

5

НКРМ.466961.001-02.01

Пластиковый

Оптический

6

НКРМ.466961.001-02.02

Пластиковый

Механический

Лист № 2 Всего листов 5

Общий вид комплекса диагностического универсального УПДК-МК для видов исполнений НКРМ.466961.001, НКРМ.466961.001-00.01, НКРМ.466961.001-00.02 и схема маркировки представлены на рисунках 1 - 2.

Знак утверждения типа

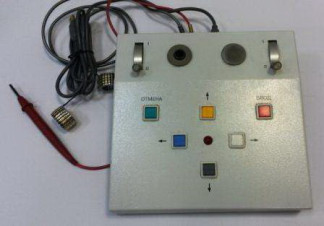

Рисунок 1 - Общий вид пульта испытуемого. Рисунок 2 - Вид сзади пульта

испытуемого.

Общий вид комплекса диагностического универсального УПДК-МК для видов исполнений НКРМ.466961.001 -02, НКРМ.466961.001-02.01, НКРМ.466961.001-02.02 и схема маркировки представлены на рисунках 3 - 4.

Знак утверждения типа

Рисунок 3 - Пульт испытуемого.    Рисунок 4 - Вид сзади пульта

испытуемого.

Программное обеспечение

Комплексы диагностические универсальные УПДК-МК имеют встроенное в памяти пульта испытуемого программное обеспечение и автономное программное обеспечение, которое используется для обработки результатов измерений.

1) Идентификационные данные метрологически значимой части программного обеспечения (ПО), встроенного в память пульта испытуемого, приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

УПДК-МК

Номер версии (идентификационный номер) ПО

3.60 и выше

Цифровой идентификатор ПО

-

Другие идентификационные данные, если имеются

-

2) Идентификационные данные метрологически значимой части ПО, используемой в составе пакета ПО комплекса диагностического универсального УПДК-МК на персональном компьютере, приведены в таблице 3:

Таблица 3

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

УПДК-МК Профессиональный

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор ПО

-

Другие идентификационные данные, если имеются

-

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных

изменений в соответствии с Р 50.2.077-2014 «средний». Метрологические и технические характеристики

Таблица 4

1

2

1 Диапазон измерений временных интервалов, с..................................................

от 0,1 до 4,0

2 Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс.................................................................................

± 10

3 Диапазон измерений частоты мельканий, Гц........................................

от 15 до 55

4 Пределы допускаемой абсолютной погрешности измерений

частоты мельканий, Гц.......................................................................

± 1

5 Диапазон измерений электрического сопротивления кожи, кОм...............

от 20 до 10000

6 Пределы допускаемой относительной погрешности измерений электрического сопротивления кожи, %..............................................

± 15

7 Напряжение питания, В..................................................................

5 ± 0,1

8 Мощность, потребляемая пультом испытуемого, Вт, не более..................

2,0

9 Габаритные размеры пульта испытуемого, мм, не более..........................

230*240x100

1

2

10 Масса, кг, не более:

пульта испытуемого.......

2,0

датчика.......................

0,2

щупа...........................

0,05

11 Условия эксплуатации:

температура окружающей

среды, °С............................................

от 10 до 35

относительная влажность

(при температуре 25 °С), %.............................

80

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на шильдик пульта испытуемого методом наклеивания.

Комплектность

Комплект поставки комплекса диагностического универсального УПДК-МК должен соответствовать указанному в таблице 5.

Таблица 5

Наименование

Обозначение документа

Количество

1. Пульт испытуемого1

НКРМ.466961.001

1

2. Специализированное программное обеспечение

НКРМ.944119.001 ПО

1

3. Комплект дополнительного оборудования

НКРМ.466949.001

1

Эксплуатационная документация

4. Паспорт

НКРМ.466961.001 ПС

1

5. Руководство по эксплуатации

НКРМ.944119.001 РЭ

1

6. Формуляр

НКРМ.944119.001 ФО

1

7. Этикетка

НКРМ.466949.001 ЭТ

1

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к комплексам диагностическим универсальным УПДК-МК

1    ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».

2    Технические условия ТУ 4012-003-26457636-2014 (НКРМ.944119.001 ТУ) «Комплекс диагностический универсальный УПДК-МК».
