| Номер в госреестре | 16166-13 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | PRISMO |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины координатные измерительные PRISMO (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.

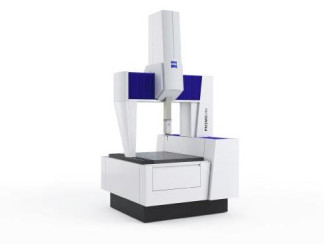

Машины координатные измерительные PRISMO изготавливаются в двух исполнениях PRISMO NAVIGATOR и PRISMO ULTRA и нескольких типоразмеров, отличающихся диапазоном измерений и точностными характеристиками. Три направляющие измерительной машины образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка фирмы Zeiss. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики. КИМ могут быть оснащены щуповыми измерительными головками VAST gold, VAST XT gold, VAST XT, VAST DT, RDS, VAST XXT с набором щупов разного диаметра и формы, а также бесконтактными (оптическими или лазерными) сканирующими системами ViScan или LineScan. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными. Данные КИМ могут быть оснащены системой MASS.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим CNC реализуется от компьютерной станции, по заранее составленной программе.
Ф
КИМ PRISMO оснащены программным обеспечением Calypso.
Вычислительный алгоритм Calypso расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Calypso блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
| и т н е Ид | икационные данные программного обеспечения приведены в таблице | |||
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Calypso | Calypso | 5.х | USB-ключ HASP | Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ PRISMO соответствует уровню «С» по МИ 3286-2010
| Тип КИМ | Габаритные размеры, мм | Диапазон измерений, мм | Масса, кг | ||||
| длина | ширина | высота | X | Y | Z | ||
| Prismo Ultra 9/13/7 | 2340 | 1733 | 3060 | Св. 0 до 900 вкл. | Св. 0 до 1300 вкл. | Св. 0 до 650 вкл | 2950 |
| Prismo Ultra 12/18/10 | 2940 | 2050 | 3515 | Св. 0 до 1200 вкл. | Св. 0 до 1800 вкл. | Св. 0 до 1000 вкл. | 6000 |
| Prismo Ultra 12/24/10 | 2940 | 3540 | 3515 | Св. 0 до 1200 вкл. | Св. 0 до 2400 вкл. | Св. 0 до 1000 вкл | 7250 |
| Prismo Ultra 16/24/10 | 2450 | 3540 | 3865 | Св. 0 до 1600 вкл. | Св. 0 до 2400 вкл. | Св. 0 до 1000 вкл. | 13360 |
| Prismo Ultra 16/30/10 | 2450 | 4140 | 3865 | Св. 0 до 1600 вкл. | Св. 0 до 3000вкл. | Св. 0 до 1000 вкл | 15750 |
| Prismo Navigator 7/9/5 | 1740 | 1525 | 2930 | Св. 0 до 700 вкл. | Св. 0 до 900 вкл. | Св. 0 до 500 вкл. | 1650 |
| Prismo Navigator 7/9/7 | 1740 | 1525 | 3030 | Св. 0 до 700 вкл. | Св. 0 до 900 вкл. | Св. 0 до 650 вкл | 1720 |
| Prismo Navigator 9/12/7 | 2040 | 1700 | 3030 | Св. 0 до 900 вкл. | Св. 0 до 1200 вкл. | Св. 0 до 650 вкл. | 2250 |
| Prismo Navigator 9/15/7 | 2340 | 1700 | 3030 | Св. 0 до 900 вкл. | Св. 0 до 1500 вкл. | Св. 0 до 650 вкл | 2900 |
| Prismo Navigator 9/18/7 | 2640 | 1700 | 3030 | Св. 0 до 900 вкл. | Св. 0 до 1800 вкл. | Св. 0 до 700 вкл. | 3410 |
| Prismo Navigator 9/24/7 | 3240 | 1700 | 3030 | Св. 0 до 900 вкл. | Св. 0 до 2400 вкл. | Св. 0 до 650 вкл | 4740 |
| Prismo Navigator 12/18/10 | 2940 | 2050 | 3590 | Св. 0 до 1200 вкл. | Св. 0 до 1800 вкл. | Св. 0 до 1000 вкл. | 5820 |
| Prismo Navigator 12/24/10 | 3540 | 2050 | 3590 | Св. 0 до 1200 вкл. | Св. 0 до 2400 вкл. | Св. 0 до 1000 вкл | 7080 |
| Prismo Navigator 12/30/10 | 4140 | 2050 | 3590 | Св. 0 до 1200 вкл. | Св. 0 до 3000 вкл. | Св. 0 до 1000 вкл. | 9500 |
| Prismo Navigator 12/42/10 | 5340 | 2050 | 3590 | Св. 0 до 1200 вкл. | Св. 0 до 4200 вкл. | Св. 0 до 1000 вкл | 12500 |
| Prismo Navigator 16/24/10 | 3540 | 2450 | 3800 | Св. 0 до 1600 вкл. | Св. 0 до 2400 вкл. | Св. 0 до 1000 вкл. | 11000 |
| Prismo Navigator 16/30/10 | 4140 | 2450 | 3800 | Св. 0 до 1600 вкл. | Св. 0 до 3000вкл. | Св. 0 до 1000 вкл | 13000 |
| Prismo Navigator 16/42/10 | 5340 | 2450 | 3800 | Св. 0 до 1600 вкл. | Св. 0 до 4200 вкл. | Св. 0 до 1000 вкл. | 17000 |
| Тип КИМ | Пределы допускаемой абсолютной объемной погрешности MPEe ^=длина в мм), мкм | Пределы допускаемой абсолютной погрешности щуповой головки MPEp, мкм | ||
| VAST XT gold/VAST gold | VAST XXT/RDS/XDT | VAST XT gold/VAST gold | VAST XXT/RDS/XDT | |
| Prismo Ultra 9/13/7 | ±(0,5+L/500) | - | ±0,5 | - |
| Prismo Ultra 12/18/10 Prismo Ultra 12/24/10 | ±(1,2+L/500) | - | ±1,2 | - |
| Prismo Ultra 16/24/10 Prismo Ultra 16/30/10 | ±(1,9+L/400) | - | ±1,9 | - |
| Prismo Navigator 7/9/5 Prismo Navigator 7/9/7 Prismo Navigator 9/12/7 Prismo Navigator 9/15/7 Prismo Navigator 9/18/7 Prismo Navigator 9/24/7 | ±(0,9+L/350) | ±(1,6+L/333) | ±0,9 | ±1,6 |
| Prismo Navigator 12/18/10 Prismo Navigator 12/24/10 Prismo Navigator 12/30/10 Prismo Navigator 12/42/10 | ±(1,5+L/300) | ±(2,2+L/300) | ±1,5 | ±2,2 |
| Prismo Navigator 16/24/10 Prismo Navigator 16/30/10 Prismo Navigator 16/42/10 | ±(2,5+L/300) | ±(3,2+L/250) | ±2,5 | ±3,2 |
| Диапазон температур при поверке, °С -допускаемое изменение температуры | 20±2 1 °С/ч; 2 °С/8 ч |
| Диапазон рабочих температур, °С | От +15 до +35 |
| Относительная влажность воздуха, % | От 40 до 80 без конденсата |
| Расход воздуха, л/мин | 10 |
| Давление сжатого воздуха, кПа | 600 |
| Питание | 230+10%, 50-60 Гц, 1000 ВА |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю боковую часть станины методом наклейки.
Лист № 5 Всего листов 5
| Наименование | Кол-во | Примечание |
| Машина координатная измерительная PRISMO | 1 шт. | |
| Пульт управления | 1 шт. | |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных наконечников | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Шкаф управления | 1 шт. |
осуществляется по документу МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки: - концевые меры длины 4-го разряда по МИ 1604-87.
Метод измерений изложен в документе «Машины координатно - измерительные PRISMO. Руководство по эксплуатации» Глава7 Режим измерений.
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным PRISMO
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм» Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 122 |
| Поверителей | 14 |
| Актуальность данных | 19.11.2024 |
