| Номер в госреестре | 16297-18 |
| Наименование СИ | Альфа-бета радиометры для измерений малых активностей |
| Обозначение типа СИ | УМФ-2000 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Доза" (ООО НПП "Доза"), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Альфа-бета радиометры для измерений малых активностей УМФ-2000 (далее -радиометры) предназначены для измерений активности альфа- и бета- излучающих радионуклидов в счетных образцах.
Радиометры также могут использоваться при измерениях, выполняемых по соответствующим методикам измерений, для определения:
- суммарной активности бета-излучающих нуклидов в счетных образцах из проб пищевых продуктов, почвы, воды, на воздушных фильтрах и сорбентах, а также измерения активности нуклидов в пробах, полученных после селективной радиохимической экстракции;
- суммарной активности альфа- излучающих нуклидов в «толстых» и «тонких» счетных образцах проб объектов окружающей среды.
Принцип действия радиометра основан на преобразовании в полупроводниковом детекторе энергии альфа- и бета-частиц в последовательность электрических импульсов, количество которых пропорционально активности радионуклидов в исследуемых пробах.
Измеряется за определённый интервал времени число импульсов, поступающих с детектора, и рассчитывается активность радионуклидов в исследуемых пробах.
Для снижения вклада в результат измерений внешнего радиоактивного фона используется пассивная и активная защита детектора.
Радиометры применяются в лабораториях, контролирующих содержание радионуклидов в природной и питьевой воде, пищевых продуктах и объектах окружающей среды.
Радиометры выпускаются в трех исполнениях, которые отличаются применяемыми детекторами и устройством подачи счетных образцов:
- основное исполнение ФВКМ.412121.001 - детектор площадью 500 мм ;
- исполнение 01 ФВКМ.412121.001-01 - детектор площадью 1000 мм ;
- исполнение 02 ФВКМ.412121.001-02 - детектор площадью 500 мм .

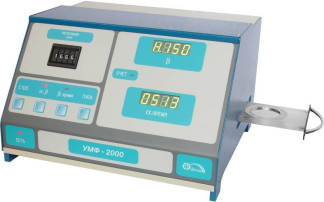

Общий вид радиометров представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Используемое в радиометрах программное обеспечение (ПО) состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода, записанного в постоянное запоминающее устройство;
- вспомогательного прикладного программного обеспечения «УМФ-2000», предназначенного для автоматизации обработки данных, формирования протоколов и отчетов, хранения измеренных данных в архиве;
Метрологически значимой частью является встроенное ПО. Модификация или замена ПО возможна только после вскрытия радиометра на предприятии-изготовителе с помощью специальных аппаратных средств.
Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| Встроенное ПО | - |
| Прикладное ПО | УМФ-2000 |
| Номер версии (идентификационный номер) ПО | |
| Встроенное ПО | V1.1.XXX |
| Прикладное ПО | У2.ХХ |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО Встроенное ПО Прикладное ПО | e1083cd58ca19c706c93ca1680f8e8b6 |
| Алгоритм вычисления цифрового идентификатора Встроенное ПО Прикладное ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергии регистрируемого альфа-излучения, кэВ | от 3 500 до 10 000 |
| Диапазон энергии регистрируемого бета-излучения, кэВ | от 50 до 3 500 |
| Диапазон измерений активности, Бк: - альфа-излучения - бета-излучения | от 0,01 до 103 от 0,1 до 3 103 |
| Пределы допускаемой основной относительной погрешности измерения активности в плоских источниках, % | ±15 |
| Минимальная измеряемая активность за время измерения 1000 с, Бк - альфа-излучения - бета-излучения | 0,01 0,1 |
| Скорость счета фоновых импульсов, с-1, не более: - для детекторов площадью 500 и 1000 мм в канале регистрации альфа-излучения - для детекторов площадью 500 мм в канале регистрации бета-излучения - для детекторов площадью 1000 мм в канале регистрации бета-излучения | 0,001 0,03 0,07 |
| Пределы допускаемой дополнительной погрешности измерений активности при изменении напряжения и частоты электропитания относительно нормальных значений, % | 5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Пределы допускаемой дополнительной погрешности измерений активности при отклонении температуры окружающего воздуха от нормальных до предельных рабочих значений, % | 5 |
| Пределы допускаемой дополнительной погрешности измерений активности в условиях повышенной влажности окружающего воздуха относительно нормальных условий, % | 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за 8 ч непрерывной работы, % | ±5 |
| Параметры электрического питания: - напряжение переменного тока, В | 220+32 |
| - частота переменного тока, Гц | 50+1,° -1,0 |
| Потребляемая мощность, В-А, не более | 40 |
| Габаритные размеры (длинахширинахвысота), мм, не более - исполнения основного ФВКМ.412121.001, исполнения 02 ФВКМ.412121.001-02 - исполнения 01 ФВКМ.412121.001-01 | 336,5x286x190 334,0x286x190 |
| Масса, кг, не более: - исполнения основного ФВКМ.412121.001, исполнения 02 ФВКМ.412121.001-02 - исполнения 01 ФВКМ.412121.001-01 | о, т, СП 22 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +50 98 от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 30 000 |
наносится на табличку, закрепленную на корпусе радиометра фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412121.001РЭ и паспорта ФВКМ.412121.001ПС типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Альфа- бета радиометр для измерений малых активностей УМФ-2000 | ФВКМ.412121.001 | * |
| Альфа- бета радиометр для измерений малых активностей УМФ-2000 | ФВКМ.412121.001-01 | * |
| Альфа- бета радиометр для измерений малых активностей УМФ-2000 | ФВКМ.412121.001-02 | * |
| Подложка (2,5 см ) | ФВКМ.725212.006 | * |
| Подложка (4 см ) | ФВКМ.725212.001 | * |
| Подложка (7 см2) (для основного исполнения 02) | ФВКМ.725212.002 | * |
| Подложка (14 см ) (для исполнения 01) | ФВКМ.725212.003 | * |
| Вкладыш | 412121001.50 | * |
| Фильтр аналитический аэрозольный АФА-РМП-20 | * | |
| Кабель нуль-модемный СОМ-СОМ DB9F- DB9F | - | 1 шт. |
| Преобразователь интерфейса USB в RS-232 MOXA UPort1110 | 1 шт. |
| Наименование | Обозначение | Количество |
| Контрольный источник альфа- и бета-излучения типа ОИСН-238 | 1 шт. | |
| Паспорт на контрольный источник | - | 1 экз. |
| Программное обеспечение «УМФ-2000» | ФВКМ.002001-01 | 1 шт. |
| Свидетельство о поверке | - | 1 экз. |
| Методика поверки | ФВКМ.412121.001МП | 1 экз. |
| Руководство по эксплуатации | ФВКМ.412121.001РЭ | 1 экз. |
| Паспорт | ФВКМ.412121.001ПС | 1 экз. |
| Суммарная альфа- и бета- активность водных проб. Методика измерений альфа-бета радиометром УМФ-2000 | ФР.1.38.2018.30404 | * |
| Методика радиационного контроля. Суммарная альфа-бета-активность природных вод (пресных и минерализованных). Подготовка проб и выполнение измерений | ФР.1.40.2013.15386 | * |
| Комплект ЗИП-О: - вставка плавкая ВП1-1 1А 250 В ОЮ0.480.003ТУ | 2 | |
| Упаковка | ФВКМ.412915.059 | * |
| Упаковка | ФВКМ.412915.166 | * |
| * Поставляется в соответствии с условиями заказа | ||
осуществляется по документу ФВКМ.412121.001МП «Альфа-бета радиометры для измерений малых активностей УМФ-2000. Методика поверки», утверждённому Центральным отделением ФБУ «ЦСМ Московской области» 28 августа 2018 г.
Основные средства поверки:
- рабочий эталон 2 разряда по ГОСТ 8.033-96 на основе источников альфа-излучения закрытых с радионуклидом плутоний-239 типа 1П9 (регистрационный номер 61304-15);
- рабочий эталон 2 разряда по ГОСТ 8.033-96 на основе источников бета-излучения закрытых с радионуклидами стронций-90 + иттрий-90 типа 1С0 (регистрационный номер 61305-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4362-003-31867313-2008 Альфа-бета радиометры для измерений малых активностей УМФ-2000. Технические условия
| Зарегистрировано поверок | 858 |
| Поверителей | 32 |
| Актуальность данных | 17.09.2024 |
