| Номер в госреестре | 16358-12 |
| Наименование СИ | Стенды диагностические компьютерные |
| Обозначение типа СИ | КДС-5К |
| Изготовитель | ЗАО "Автомобильная и медицинская диагностика", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Стенды диагностические компьютерные КДС-5К Назначение средства измерений
Стенды диагностические компьютерные КДС-5К предназначены для измерения углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода колеса от 12 до 22 дюймов.
Принцип действия стенда диагностического компьютерного КДС-5К основан на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.
Стенд диагностический компьютерный КДС-5К содержит 14 прецизионных датчиков, микропроцессорную систему обработки результатов измерений, персональный компьютер с принтером и комплект вспомогательных устройств и приспособлений. Управление стендом может осуществляться как с помощью бескабельной системы управления, так и через соединительные кабели.
Датчики скомпонованы в 4 измерительных блоках - 2 передних и 2 задних. Передние измерительные блоки содержат по 4 датчика: датчик схождения, датчик развала, датчик наклона и датчик поворота. Задние измерительные блоки содержат по 3 датчика: датчик схождения, датчик развала и датчик центровки.
Стенд диагностический компьютерный КДС-5К обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стенда диагностического компьютерного КДС-5К заложена база данных на более чем 40000 моделей автомобилей отечественного и зарубежного производства. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленных в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Стенд диагностический компьютерный КДС-5К снабжен программой калибровки измерительных датчиков и калибровочным устройством, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы стенда.

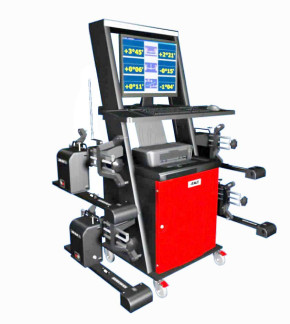

Внешний вид стенда диагностического компьютерного КДС-5К показан на рисунке 1.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| КДС-5К | КДС-5К-МК | V04.02 | Intel HEX |
Установка метрологически значимой составляющей программного обеспечения КДС-5К-МК производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без использования специализированного ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра | Диапазон измерений | Предел допускаемой абсолютной погрешности измерений |
| Угол развала колес | до 3° | ±5' |
| от 3° до 7° | ±7' | |
| У гол схождения колес | до 3° | ±5' |
| от 3° до 7° | ±7' | |
| Угол наклона оси поворота колес | до 10° | ±10' |
| от 10° до 20° | ±20' | |
| Угол смещения передней (задней) оси | ± 3 ° 30' | ±5' |
| Г абаритные размеры, мм, не более | 1100x600x1500 | |
| Масса, кг, не более | 170 | ±5 |
| Требования по электропитанию | ||
| Напряжение | »220 В | |
| Частота | 50 Гц | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и панель приборной стойки методом печати.
| Наименование | Кол-во | Примечание |
| Стенд диагностический компьютерный КДС-5К | 1 шт. | |
| Руководство по эксплуатации АСИД 421413.003 РЭ | 1 экз. | |
| Методика поверки АСИД 421413.003 МП | 1 экз. |
осуществляется в соответствии с документом АСИД 421413.003 МП «Стенд диагностический компьютерный КДС-5К. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва»
11 мая 2012 г.
Перечень основного поверочного оборудования
| Наименование средств поверки | № Г осреестра, погрешность |
| Квадрант оптический К0-30М | 26905-04, ПГ ±30” |
| Калибровочное устройство | Остаточная несоосность рабочих осей < 1' |
Измерения проводятся в соответствии с документом «Стенд диагностический компьютерный КДС-5К. Руководство по эксплуатации» АСИД 421413.003 РЭ.
Нормативные и технические документы, устанавливающие требования к стендам диагностическим компьютерным КДС-5К
1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
2. Стенд диагностический компьютерный КДС-5К. Технические условия. ТУ 4577-00201405414-97
Вне сферы государственного регулирования.
| Зарегистрировано поверок | 41 |
| Поверителей | 6 |
| Актуальность данных | 19.09.2024 |
