Спектрофотометры PV 1251, 16361-12

Назначение

Спектрофотометры PV 1251 (в дальнейшем - спектрофотометры) предназначены для измерения оптической плотности и коэффициента пропускания в жидких и твердых образцах в ближней ультрафиолетовой, видимой и ближней инфракрасной областях спектра (325 -999 нм) с выводом результатов измерения на встроенный индикатор и компьютер класса IBM РС.

Описание

Спектрофотометры PV 1251 в зависимости от нормируемых параметров могут иметь исполнение: PV 1251 А, PV 1251B, PV 1251C.

Спектрофотометр PV 1251A отличается от спектрофотометра PV 1251B по нормируемому метрологическому показателю.

Спектрофотометр PV 1251В имеет нетермостатируемое кюветное отделение, позволяющее устанавливать пластиковые или стеклянные кюветы с длиной оптического пути от 10 до 50 мм (с наружными размерами до 12,5 х 52,5 х 45 мм).

Спектрофотометр PV 1251C имеет термостатируемое кюветное отделение, позволяющее устанавливать стандартные пластиковые или стеклянные кюветы с длиной оптического пути 10 мм (с наружными размерами 12,5 х 12,5 х 45 мм).

Спектрофотометры являются компактными универсальными одноканальными спектрофотометрами c двойным монохроматором с рабочим спектральным диапазоном от 325 до 999 нм.

В основу работы спектрофотометра положен принцип измерения на установленной длине волны отношения светового потока , прошедшего через исследуемый образец, к световому потоку в отсутствие исследуемого образца.

Конструктивно спектрофотометр выполнен в настольном варианте в виде моноблока.

На наклонной панели кожуха спектрофотометра расположено табло, на котором отображаются результаты измерений, а также режимы работы спектрофотометра. Под табло расположена клавиатура, с помощью которой производится управление режимами работы спектрофотометра, ввод численных значений и требуемых команд.

Спектрофотометры обеспечивают выполнение следующих функций:

-    измерение поглощения и пропускания исследуемой пробы (образца) на фиксированных длинах волн;

-    измерение и регистрацию спектров поглощения и пропускания исследуемой пробы (образца);

-    определение концентрации вещества (активности) фермента в исследуемой пробе (образце).

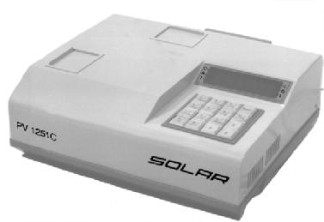

Внешний вид спектрофотометра приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) встроенное.

Идентификационные данные программного обеспечения указаны в таблице 1. Таблица 1_

Несанкционированный доступ к метрологически значимой части исключен конструкцией прибора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2_

Знак утверждения типа

средства измерений наносится методом гравирования или сеткографии на передней панели спектрофотометра, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки представлен в таблице 3. Таблица 3_

Примечания

1    * По согласованию с заказчиком допускается:

-    изменение количества поставляемых кювет;

-    изменение типа поставляемых кювет (акриловые, полиэтиленовые, полипропиленовые, по-ликарбонатные, стеклянные, кварцевые, осушаемые, проточные и другие).

2    При дополнительном заказе возможна поставка в комплекте со спектрофотометром следующих изделий:

-    компьютер класса IBM PC, имеющий последовательный интерфейс «RS 232»;

-    аппаратно русифицированный принтер (принтер с установленной кодовой страницей РС 866) с системой команд EPSON или HP DeskJet Plus (PCL-III);

-    специализированное программное обеспечение (дискеты 3,5" или компакт-диск и «Руководство пользователя»);

-    кабель для подключения к компьютеру (RS 232);

-    блок подготовки проб РТ 2110С ТУ РБ 14515311.006-96 (внешний термостат на 9 кювет);

Поверка

осуществляется по документу- методика поверки МП.МН 06-2004, утвержденному РУП «Белорусский государственный институт метрологии» 21 июля 2004 г.

Основные средства поверки:

Комплекты светофильтров КНС-10.5

-    Рабочий диапазон длин волн от 0,26 до 2,7 мкм СКНП ОТ 0,02 до 0,92 абс. ед

Для диапазона номинальных значений СКНП от 0,21 до 0,92:

-    Номера светофильтров (для справки) 1-4

-    Спектральный диапазон от 0,4 до 0,85 мкм

-    А ± 0,0025 абс.ед.

Для диапазона номинальных значений СКНП от 0,02 до 0,20:

-    Номера светофильтров (для справки) 5-8

-    Спектральный диапазон от 0,4 до 0,85 мкм

-    А ± 0,002 абс.ед.

Для диапазона номинальных значений СКНП от 0,005 до 0,92:

-    Номера светофильтров (для справки) 1,9,10,11,12

-    Спектральный диапазон от 0,25 до 2,5 мкм

-    А ± 0,005 абс.ед.

Сведения о методах измерений

Паспорт «Спектрофотометры PV 1251», п.15 «Порядок работы».

Нормативные документы, устанавливающие требования к Фотометры РМ 2111

Технические условия ТУ РБ 14515311.002-94 «Спектрофотометры PV 1251».

ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинские. Общие технические условия.

Рекомендации к применению

Спектрофотометры PV 1251C- осуществление деятельности в области здравоохранения.

Спектрофотометры PV 1251 А, PV 1251B- осуществлении деятельности в области охраны окружающей среды;
