| Номер в госреестре | 16366-19 |
| Наименование СИ | Генераторы телевизионных измерительных сигналов |
| Обозначение типа СИ | Г-230 |
| Изготовитель | АО "НИИ телевидения" (НИИТ), г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы телевизионных измерительных сигналов Г-230 (далее - генераторы), предназначены для формирования измерительных периодических сигналов и измерительных сигналов испытательных строк для работы в составе комплексов аппаратур автоматического измерения основных показателей качества телевизионных трактов, линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных линий связи.
Принцип действия генераторов основан на прямом синтезе и воспроизведении цифрового сигнала. Режимы работы генераторов реализуются посредством инициализации соответствующей программы.
В генераторах реализован цифровой метод формирования сигналов, суть которого заключается в следующем: в постоянную память заносят кодовый эквивалент измерительных сигналов (12-разрядный бинарный код) и с тактовой частотой 31; или 31,5; или 32 МГц считывают его на входы цифроаналогового преобразователя (ЦАП). Посредством фильтра низких частот с полосой пропускания (0,5 - 6) МГц фильтруют выходной сигнал ЦАП и операционным усилителем формируют выходной сигнал генератора.
Режимы работы генераторов реализуются посредством инициализации соответствующей программы. Формирователь сигналов обеспечивает на своем выходе измерительные сигналы и сигналы испытательных строк, анализирует состояние клавиатуры генератора и формирует сигналы, соответствующие выбранному режиму работы, определяющие работу устройства отображения, расположенного в блоке управления. С формирователя сигналов поступают также импульсы синхронизации осциллографа на разъем в соответствии с выбранным режимом синхронизации. Блок управления передает информацию о текущем режиме работы генератора. В смесителе сигналы испытательных строк суммируются с сигналом внешнего источника, поступающим с разъёма ВХОД ВИДЕО в ведомом режиме. В автономном режиме смеситель обеспечивает прохождение сигналов, сформированных в устройстве формирования, на выход прибора.
Генератор выполнен в виде моноблока, в котором размещены узлы генератора. Органы управления, устройства индикации и отображения режимов работы размещены на лицевой панели генератора. На задней стороне генераторов расположены входные и выходные разъемы, разъемы для контроля сигналов, разъем синхронизации осциллографа, разъем для соединения с последовательным портом ПК, разъем подключения напряжения сети, предохранители и клемма заземления. Генераторы могут быть выполнены в стоечном и переносном конструктивных исполнениях.
Конструкция генераторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование, маркирование или нанесение наклеек производится на задней панели генераторов.

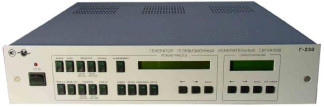

Общий вид генераторов и обозначение мест нанесения знака поверки представлены на рисунках 1 и 2. Схема пломбировки генераторов от несанкционированного доступа представлена на рисунке 3.
Место размещения знака поверки
Программное обеспечение (ПО) «Отображение формируемых Г-230 сигналов», VIZG230, версия не ниже 01, не содержит метрологически значимой части, не влияет на метрологические характеристики генератора и используется для визуализации информации.
Конструкция Г-230 обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VIZG230 |
| Номер версии (идентификационный номер) ПО | не ниже 01 |
| Цифровой идентификатор ПО | 23422aa069a4decbbdf33 ae8062dacf8 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Частота строк в автономном режиме работы генераторов, Гц | от 15624,984 до 15625,016 |
| Расхождение во времени сигналов яркости и цветности для элементов F и F1, нс, не более | ±10 |
| Относительное отклонение размаха импульса опорного белого (элемент В4) от номинального значения 700 мВ, %, не более | ±1 |
| Относительное отклонение размаха импульса синхронизации относительно номинального значения 300 мВ, %, не более | ±2 |
| Нелинейность пятиступенчатого яркостного сигнала для элемента D1, %, не более | 1 |
| Дифференциальное усиление для элемента D2, %, не более | 1 |
| Дифференциальная фаза для элемента D2, °, не более | 1 |
| Нелинейность сигнала цветности для элемента G2, %, не более | 2 |
| Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому значению флуктуационной помехи, дБ, не менее | 60 |
| Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому значению взвешенной флуктуационной помехи, дБ, не менее. | 70 |
| Отношение размаха импульса опорного белого (элемент В2) к размаху фоновой помехи, дБ, не менее | 56 |
| Неравномерность АЧХ для элемента С2 , %, не более | ±2 |
| Относительное отклонение импульса 2Т (элемент В1) от размаха импульса опорного белого (элемент В2), %, не более | 1 |
| К-фактор 2Т (элемент В1), %, не более | 2 |
| Влияние формируемого сигнала цветности на сигнал яркости, %, не более | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление генераторов при затухании несогласованности | от 74,625 до |
| не менее 34 дБ в диапазоне частот от 50 Гц до 6,5 МГц, Ом | 75,375 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 48 до 52 |
| Потребляемая мощность, В • А, не более | 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - стоечное исполнение | |
| длина | 460 |
| ширина | 482 |
| высота | 88 |
| - переносное исполнение | |
| длина | 460 |
| ширина | 435 |
| высота | 96 |
| Масса генераторов, кг, не более | 7,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха при 25 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации ТЭ2.211.790 РЭ методом компьютерной графики и на лицевую панель генератора в виде наклеиваемой плёнки.
Таблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество | |
| стоечный | переносной | ||
| Генератор телевизионных измерительных сигналов Г-230 | ТЭ2.211.790 ТЭ2.211.790-01 | 1 шт. | 1 шт. |
| Руководство по эксплуатации | ТЭ2.211.790РЭ | 1 экз. | 1 экз. |
| Паспорт | ТЭ2.211.790ПС | 1 экз. | 1 экз. |
| Комплект кабелей | ТЭ4.154.490 | 1 шт. | 1 шт. |
| Методика поверки | ТЭ2.211.790МП | 1 экз. | 1 экз. |
осуществляется по документу ТЭ2.211.790МП «Генераторы телевизионных измерительных сигналов Г-230». Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 27 февраля 2019 года.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-85/3, рег. №35359-06, пределы допускаемой относительной погрешности измерений частоты ± 1,0 10- ;
- осциллограф цифровой C1-81, пределы допускаемой относительной погрешности измерения размахов ± 0,13 %;
- анализатор телевизионный мониторинговый АТМ-2, рег. №17243-03, пределы допускаемой относительной погрешности измерения размахов, линейных и нелинейных искажений ± 0,5 %;
- генераторы телевизионных измерительных сигналов малогабаритные Г-231М, рег. № 24578-03, пределы допускаемой относительной погрешности формирования сигналов (0,5 - 2) %;
- вольтметр универсальный цифровой В7-40/1, рег. №39075-08, диапазон измерений напряжения от 2 мВ до 500 В, пределы допускаемой относительной погрешности измерения ±0,2%;
- вольтметр переменного тока диодный компенсационный В3-49, рег. №5477-76, пределы допускаемой относительной погрешности измерений напряжения ±[0,2+(0.08/Ux)] %;
- генератор сигналов низкочастотный Г3-112, рег. №6702-78, пределы допускаемой относительной погрешности установки частоты ± (2 + 30 / fa) % в диапазоне от 10 Гц до 1 МГц (I - V поддиапазоны) и ± 3 % в диапазоне от 1 до 10 МГц (VI поддиапазон), где fa -установленное по шкале значений частоты в Гц.
- Телевизионный приемник (SONY).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на переднюю панель генератора и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 18471-83. Звенья тракта и измерительные сигналы ГОСТ 7845-92. Система вещательного телевидения
ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерения ГОСТ Р 50861-96. Система телетекст
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 54457-2011 Цифровая система телевидения высокой четкости. Цифровые интерфейсы. Основные параметры
ГОСТ Р 52592-2006 Тракт передачи сигналов цифрового телевидения. Звенья тракта и измерительные сигналы
ТЭ2.211.790 ТУ Генератор телевизионных измерительных сигналов Г-230. Технические условия
