| Номер в госреестре | 16404-14 |
| Наименование СИ | Системы телемеханические контроля бодрствования машиниста |
| Обозначение типа СИ | ТСКБМ |
| Изготовитель | ЗАО "Нейроком", г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 26.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы телемеханические контроля бодрствования машиниста ТСКБМ предназначены для измерения временных интервалов между импульсами кожногальванической реакции, машинной обработки результатов измерения и использования этих результатов для контроля бодрствования машиниста.
Принцип действия систем телемеханических контроля бодрствования машиниста ТСКБМ основан на зависимости временных интервалов между импульсами кожногальванической реакции (КГР), проявляющихся в изменении электрического сопротивления кожного покрова человека, от его функционального состояния. С помощью автономного датчика, располагаемого на запястье машиниста и имеющего два электрода, находящихся в электрическом контакте с кожей руки, определяется изменение электрического сопротивления кожи, а информация об этом изменении в закодированном виде по радиоканалу передается с помощью приемника в контроллер. В случае обнаружения того, что временные интервалы между импульсами КГР превышают установленную величину, система телемеханическая контроля бодрствования машиниста ТСКБМ вырабатывает сигнал, подающийся также на другие системы управления подвижным составом, с требованием нажатия специальной рукоятки бдительности (РБС), для контроля работоспособности машиниста.
Исполнение систем телемеханических контроля бодрствования машиниста ТСКБМ, поставляемых потребителю, определяется типом подвижного состава (локомотивы, в том числе и маневровые, мотор-вагонный подвижной состав МВПС, специальный самоходный подвижной состав ССПС) и типом пульта машиниста, на который устанавливается.
Конструктивно система телемеханическая контроля бодрствования машиниста ТСКБМ состоит из следующих основных частей, выпускаемых в различных цветовых исполнениях:
- ТСКБМ-Н, носимая часть системы;
- ТСКБМ-П (ТСКБМ-ПСАК), приемник;
- ТСКБМ-К, контроллер, блок или ячейка в зависимости от конструктивного исполнения.
Носимая часть ТСКБМ-Н (автономный датчик) контактирует с кожей руки машиниста и осуществляет первичное преобразование изменений электрического сопротивления кожи в код, передаваемый по радиоканалу в приёмник. Диапазон изменений электрического сопротивления кожи между электродами находится в пределах от 5 до 12500 кОм.
Приемник ТСКБМ-П (ТСКБМ-ПСАК) осуществляет помехоустойчивый приём данных от ТСКБМ-Н, передает перекодированные данные по проводной линии в контроллер ТСКБМ-К, расположенный в кабине локомотива.
Контроллер ТСКБМ-К из данных, несущих информацию об изменениях электрического сопротивления кожи, выделяет импульсы КГР, анализируя форму поступающего сигнала с помощью помехоустойчивого алгоритма. Контроль состояния машиниста производится по интервалам между импульсами КГР. ТСКБМ-К является однобитным аналого-цифровым преобразователем с ценой деления 60 секунд. Контроллер ТСКБМ-К в измерительном канале системы телемеханической контроля бодрствования машиниста ТСКБМ выступает в качестве измерительного преобразователя, преобразуя измеряемую величину - интервал между импульсами КГР в код, а также проводя машинную обработку результатов. Генерируемый код используется для запроса на подтверждение работоспособности машиниста.
К неосновным частям систем телемеханических контроля бодрствования машиниста ТСКБМ относятся блок ТСКБМ-А, осуществляющий преобразование коммуникационных интерфейсов, и индикаторные блоки ТСКБМ-ИМН, ТСКБМ-ИД и ТСКБМ-И.

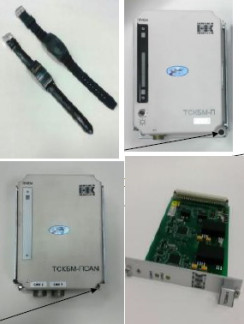

Общий вид блоков системы телемеханической контроля бодрствования машиниста ТСКБМ и схема маркировки представлены на рисунках 1-9.
Место пломбировки от несанкционированного Рисунок 1 - Носимая часть ТСКБМ-Н. доступа.
Рисунок 2 - Блок ТСКБМ-П.
UU
if
Место пломбировки от несанкционированного доступа
Рисунок 4 - Ячейка ТСКБМ-К.
Рисунок 3 - Блок ТСКБМ-ПСЛК
Место пломбировки от несанкционированного доступа
Рисунок 5 - Контроллер ТСКБМ-К.
Рисунок 8 - Блок ТСКБМ-ИД.
Системы телемеханические контроля бодрствования машиниста ТСКБМ имеют автономное программное обеспечение, которое используется для обработки результатов измерений.
Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблицах 1 -3.
1) Идентификационные данные метрологически значимой части ПО для исполнений блока ТСКБМ-К НКРМ.466539.003 (50 В), НКРМ.466539.003-03 (24 В)
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО 4.01-02 |
| Номер версии (идентификационный номер) ПО | 4.01-02 |
| Цифровой идентификатор ПО | fc2b6c14 |
| Другие идентификационные данные, если имеются | — |
2) Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-К НКРМ.466539.003-04 (50 В)
Таблица 2
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО 4.07-02 |
| Номер версии (идентификационный номер) ПО | 4.07-02 |
| Цифровой идентификатор ПО | fdd8146c |
| Другие идентификационные данные, если имеются | — |
3) Идентификационные данные метрологически значимой части ПО для исполнения
ячейки ТСКБМ-К НКРМ.466539.009-01 Таблица 3
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ТСКБМ-К |
| Номер версии (идентификационный номер) ПО | 3.4 |
| Цифровой идентификатор ПО | 2a399b4b; 18f1dfc |
| Другие идентификационные данные, если имеются | — |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 средний.
Таблица 4
| 1 | 2 |
| 1 Диапазон измерений временных интервалов между импульсами КГР, с... | от 45 до 65 |
| 2 Пределы допускаемой абсолютной погрешности измерений временных интервалов между импульсами КГР, с................................................ | ± 2 |
| 3 Вид выходного кода................................................................... | двоичный |
| 4 Число разрядов выходного кода..................................................... | 1 |
| 5 Цена единицы наименьшего разряда кода, с...................................... | 60 |
| 6 Диапазон изменений интервалов между импульсами Кожно-гальванической реакции (КГР), с............................................. | от 10 до 65 |
| 1 | 2 |
| 7 Диапазон изменений электрического сопротивления кожи между электродами, кОм............................................................... | от 5 до 12500 |
| 8 Напряжение, подаваемое на электроды, В........................................ | 0,1 ± 0,05 |
| 9 Режим работы........................................................................... | круглосуточный |
| 10 Электропитание, В................................................................................... | 50±30% 24±30% |
| 11 Дальность радиоканала связи между ТСКБМ-Н и ТСКБМ-П, м, не менее | 2,0 |
| 12 Габаритные размеры, мм, не более: ТСКБМ-К............................................................................ ТСКБМ-П............................................................................... ТСКБМ-ПСЛК......................................................................... ТСКБМ-Н НКРМ.464213.006 вместе с ремешком........................ ТСКБМ-Н НКРМ.464213.028 вместе с браслетом........................ ТСКБМ-Н НКРМ.464213.028-01 вместе с ремешком..................... ТСКБМ-И............................................................................... ТСКБМ-ИМН......................................................................... ТСКБМ-ИД............................................................................ ТСКБМ-А.............................................................................. ТСКБМ-К ячейка..................................................................... | 300х100х300 220х160х80 220х160х80 300х25х27 80х32х70 280х32х16 170х120х24 150х70х70 70х50х40 135х200х80 180х130х20 |
| 13 Масса, кг, не более: ТСКБМ-К............................................................................ ТСКБМ-П (кроме НКРМ.464333.001-05)........................................ ТСКБМ-П (НКРМ.464333.001-05)................................................. ТСКБМ-ПСЛК......................................................................... ТСКБМ-Н вместе с ремешком (браслетом)....................................... ТСКБМ-И............................................................................... ТСКБМ-ИМН......................................................................... ТСКБМ-ИД............................................................................ ТСКБМ-А.............................................................................. ТСКБМ-К ячейка..................................................................... | 5 1.5 1.7 1.5 0,08 0,5 0,5 0,3 1.7 0,3 |
| 14 Средний ресурс до списания, лет, не менее: ТСКБМ-Н......................................................................... остальных изделий системы ТСКБМ....................................... | 5 15 |
| 15 По устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории размещения 2 по ГОСТ 15150-69 и по устойчивости к механическим воздействиям относится: ТСКБМ-К к группам ММ1 и К6 ОСТ 32.146-2000 ТСКБМ-П, ТСКБМ-И к группам ММ1 и К5 ОСТ 32.146-2000 ТСКБМ-Н к 3 группе ГОСТ Р 50444-92, а также к группам ММ5 и К9 ОСТ 32.146-2000 | |
| 16 Система телемеханическая контроля бодрствования машиниста ТСКБМ представляет собой измерительную систему второго типа (ИС-2) по ГОСТ 8.596-2002 в связи с особенностями её эксплуатации. Погрешность измерительного канала соответствует модели II по ГОСТ 8.009-84. | |
наносят на титульный лист руководства по эксплуатации, паспорта блока ТСКБМ-К и ячейки ТСКБМ-К типографским способом.
Комплект поставки систем телемеханических контроля бодрствования машиниста ТСКБМ должен соответствовать указанному в таблицах 5 - 18:
1) Комплектность системы ТСКБМ НКРМ.424313.003 Таблица 5
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003 | 1 | 50 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001 | 1 | Есть индикатор работоспособности |
| НКРМ.464213.006 | С ремешком | ||
| 3. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
2) Комплектность системы ТСКБМ, исполнение УНИКАМ НКРМ.424313.003-01, НКРМ.424313.003-01.01 Таблица 6
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003 | 1 | 50 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-01 | 1 | Нет индикатора работоспособности |
| 3. Блок ТСКБМ-И | НКРМ.464383.001 | 1 | |
| НКРМ.464213.006 | С ремешком | ||
| 3. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
3) Комплектность системы ТСКБМ, маневровое исполнение НКРМ.424313.003-03 Таблица 7
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-04 | 1 | 50 В, версия ПО 4.07-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-03 | 1 | Нет индикатора работоспособности |
| 3. Блок ТСКБМ-ИМН | НКРМ.464383.008 | 1 | |
| 4. Блок ТСКБМ-ИД | НКРМ.464383.011 | 1 | С клеммной колодкой |
| 5. Блок ТСКБМ-А | НКРМ.464363.010-01 | 1 | Маневровое исполнение |
| 6. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
4) Комплектность системы ТСКБМ, маневровое исполнение НКРМ.424313.003-06 Таблица 8
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003 | 1 | 50 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-04 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИМН | НКРМ.464383.014 | 1 | Сигнал CMOS |
| 4. Блок ТСКБМ-ИД | НКРМ.464383.015 | 1 | С разъемом РС10 |
| 5. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
5) Комплектность системы ТСКБМ, маневровое исполнение НКРМ.424313.003-06.01 Таблица 9
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003 | 1 | 50 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-04 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИМН | НКРМ.464383.014 | 2 | Сигнал CMOS |
| НКРМ.464213.006 | С ремешком | ||
| 4. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
6) Комплектность системы ТСКБМ, исполнение ССПС НКРМ.424313.003-04 Таблица 10
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-03 | 1 | 24 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001 | 1 | Есть индикатор работоспособности |
| НКРМ.464213.006 | С ремешком | ||
| 3. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
7) Комплектность системы ТСКБМ, исполнение ССПС НКРМ.424313.003-04.01 Таблица 11
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-03 | 1 | 24 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-02 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИД | НКРМ.468383.011 | 1 | С клеммной колодкой |
| НКРМ.464213.006 | С ремешком | ||
| 4. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
8) Комплектность системы ТСКБМ, исполнение ССПС НКРМ.424313.003-04.02 Таблица 12
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-03 | 1 | 24 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-04 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИД | НКРМ.468383.015 | 1 | С разъемом РС10 |
| НКРМ.464213.006 | С ремешком | ||
| 4. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
9) Комплектность системы ТСКБМ, исполнение ССПС НКРМ.424313.003-04.03 Таблица 13
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-03 | 1 | 24 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-04 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИМН | НКРМ.464383.014 | 2 | Сигнал CMOS |
| НКРМ.464213.006 | С ремешком | ||
| 4. Прибор ТСКБМ-Н | НКРМ.464213.028 | 1 | С браслетом |
| НКРМ.464213.028-01 | С ремешком |
10) Комплектность системы ТСКБМ, исполнение ССПС НКРМ.424313.003-04.04 Таблица 14
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-03 | 1 | 24 В, версия ПО 4.01-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-04 | 1 | Есть индикатор работоспособности |
| 3. Блок ТСКБМ-ИД | НКРМ.468383.011 | 1 | С клеммной колодкой |
| 4. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
11) Комплектность системы ТСКБМ, исполнение 35М НКРМ.424313.003-05 Таблица 15
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-04 | 1 | 50 В, версия ПО 4.07-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-05 | 1 | Нет индикатора работоспособности |
| 3. Блок ТСКБМ-А | НКРМ.464363.010-02 | 1 | Исполнение 35М |
| 4. Заглушка | НКРМ.469539.002-01 | 1 | |
| 5. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
12) Комплектность системы ТСКБМ, исполнение 35М НКРМ.424313.003-05.01, НКРМ.424313.003-05.02 Таблица 16
| Наименование | Обозначение | Кол. | Примечание |
| 1. Блок ТСКБМ-К | НКРМ.466539.003-04 | 1 | 50 В, версия ПО 4.07-02 |
| 2. Прибор ТСКБМ-П | НКРМ.464333.001-01 | 1 | Нет индикатора работоспособности |
| 3. Блок ТСКБМ-А | НКРМ.464363.010-02 | 1 | Исполнение 35М |
| 4. Заглушка | НКРМ.469539.002-01 | 1 | |
| 5. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
13) Комплектность системы ТСКБМ, исполнение БЛОК НКРМ.424313.003-07 Таблица 17
| Наименование | Обозначение | Кол. | Примечание |
| 1. Ячейка ТСКБМ-К | НКРМ.466539.009-01 | 1 | Скорость передачи CAN 100 кБит/с |
| 2. Прибор ТСКБМ-ПСЛК | НКРМ.464333.013-02 | 1 | Скорость передачи CAN 100 кБит/с |
| 3. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
14) Комплектность системы ТСКБМ, исполнение БЛОК-М НКРМ.424313.003-07.01 Таблица 18
| Наименование | Обозначение | Кол. | Примечание |
| 1. Ячейка ТСКБМ-К | НКРМ.466539.009-01 | 1 | Скорость передачи CAN 100 кБит/с |
| 2. Прибор Т СКБМ-ПCAN | НКРМ.464333.019 | 1 | Скорость передачи CAN 100 кБит/с |
| 3. Прибор ТСКБМ-Н | НКРМ.464213.006 НКРМ.464213.028 НКРМ.464213.028-01 | 1 | С ремешком С браслетом С ремешком |
осуществляется в соответствии с документом МП 23. Д4-14 «Системы телемеханические контроля бодрствования машиниста ТСКБМ. Методика поверки», утвержденным ФГУП «ВНИИОФИ» 17.07.2014 г.
Основное средство поверки:
- Система для поверки ТСКБМ. Диапазон воспроизводимых интервалов импульсов КГР от 45 до 65 с; пределы допускаемой абсолютной погрешности воспроизведения значений интервалов импульсов КГР ± 0,5 с.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам телемеханическим контроля бодрствования машиниста ТСКБМ
1 ГОСТ Р 51318.22-99 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний».
2 ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
3 Технические условия НКРМ 424313.003 ТУ «Система телемеханическая контроля бодрствования машиниста ТСКБМ».
Отсутствуют.
