| Номер в госреестре | 16453-12 |
| Наименование СИ | Вискозиметры капиллярные автоматические |
| Обозначение типа СИ | HVU 481, HVU 482 |
| Изготовитель | "Walter Herzog GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вискозиметры капиллярные автоматические HVU 481, HVU 482 предназначены для измерения кинематической вязкости масел, углеводородов и других прозрачных и непрозрачных жидкостей ньютоновского типа.

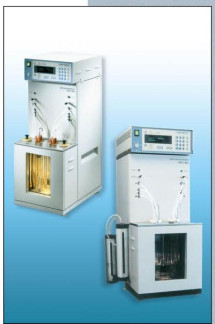

Вискозиметры капиллярные автоматические HVU 481, HVU 482 представляют собой стационарные приборы. Внешний вид вискозиметра представлен на рис.1.
Конструктивно вискозиметры состоят из единого блока, объединяющего устройство управления, термостатированную ванну с двумя капиллярными вискозиметрами типа У ббелоде, соединительные трубки, помеченные соответствующим цветом, устройство для автоматической промывки и сушки.
Вязкость жидкости определяется по времени ее истечения под действием силы тяжести через измерительный капилляр вискозиметра. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра. Он позволяет определять нижнюю метку мениска, что приводит к повышению точности измерений. Для анализа непрозрачных жидкостей использована система детектирования мениска по теплопроводности среды.
Вискозиметры снабжены системой автоматической промывки, сушки и смены образцов.
При применении внешнего проточного охладителя или криостата, вискозиметр HVU 482 позволяет измерять вязкость при отрицательных температурах.
Вискозиметры капиллярные автоматические HVU 481, HVU 482 оснащены специально разработанным встроенным программным обеспечением, которое проводит расчет кинематической вязкости в зависимости от измеренного времени истечения. Программа запускается автоматически при включении вискозиметра.
Идентификационные данные программного обеспечения вискозиметров капиллярных автоматических HVU 481, HVU 482 приведено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| HERZOG | HVU 481 | 4.0.Х | нет | нет |
| HVU 482 | 2.0.Х |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Метрологические и технические характеристики вискозиметров капиллярных автоматических HVU 481, HVU 482 приведены в таблице 2.
Таблица 2
| Наименование характеристики | HVU 481 | HVU 482 |
| Диапазон измерений кинематической вязкости, мм2/с | от 1 до 50000 | |
| Пределы допускаемой относительной погрешности вискозиметра, % - при вязкости менее 1200 мм /с - при вязкости от 1200 до 10000 мм2/с - при вязкости более 10 000 мм /с | ±0,35 ±0,42 ±0,54 | |
| Диапазон рабочих температур, °С | От 20 до 150 | От минус 40 до 100 |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, °С: - в диапазоне от 0,01 до 99,99°С; - в диапазоне от минус 40 до 0 и от 100 до 150°С | ±0,02 ±0,05 | |
| Г абаритные размеры, мм | 350x500x900 | 350x515x900 |
| Масса, кг, не более | 100 | 102 |
| Напряжение питания, В | 220±10% | |
| Частота питания, Гц | от 50 до 60 | |
| Потребляемая мощность, В • А, не более | 1200 | 1200 |
| Условия эксплуатации: - температура воздуха, °С; - относительная влажность воздуха, % Наработка на отказ, час | от 5 до 35 от 20 до 80 30000 | от 5 до 35 от 20 до 80 30000 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус приборов в виде голографической наклейки.
Основной комплект поставки включает:
- вискозиметр капиллярный автоматический HVU 481 или HVU 482;
- капилляры с константами 0,1 и 1 или по требованию заказчика;
- силиконовое масло для ванны 20 литров;
- руководство по эксплуатации на русском языке;
- методика поверки.
Комплектация осуществляется по требованию заказчика, в соответствии со спецификацией фирмы.
осуществляется по методике поверки МП РТ 1709-2012 «Вискозиметры капиллярные автоматические HVU 481 и HVU 482. Методика поверки», утвержденной 15 июня 2012 г. ФБУ «Ростест-Москва».
Основные средства поверки:
- государственные стандартные образцы ГСО 7399-97 вязкости нефтепродуктов (^VS 01000-445) с погрешностью аттестованного значения ±(0,07.. .0,23)% ;
ГОСТ 33-2000 (ИСО 3104-94) «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости».
Нормативные документы, устанавливающие требования к вискозиметрам капиллярным автоматическим HVU 481 и HVU 482
1. ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний».
2. ГОСТ 8.025-1996 «ГСИ. Государственная поверочная схема для средств измерения вязкости жидкости».
Выполнение работ по оценке соответствия промышленной продукции и других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
