Корректоры объема газа GVC 2010, 16469-14

Назначение

Корректоры объема газа GVC 2010 (далее корректоры) предназначены для измерения и преобразования выходных электрических сигналов преобразователей в значения измеряемых параметров природного газа и вычислений объема природного газа, приведенного к стандартным условиям - Тс= 20 °С (293,15 К), Рс=0,101325 МПа.

Описание

Принцип действия корректоров заключается в преобразовании сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа, в значения измеряемых величин с последующим определением объемного расхода и объема природного газа, приведенных к стандартным условиям в соответствии с ГОСТ Р 8.740-2011. Расчет коэффициента сжимаемости природного газа осуществляется в соответствии с методом NX 19 мод. или уравнением состояния GERG 91 мод. по ГОСТ 30319.2-96 для следующих диапазонов изменения параметров газа: абсолютного давления от 0,05 до 6,3 МПа, температуры от минус 20 до плюс 50 °С, плотности газа в стандартных условиях от 0,68 до 0,7 кг/м3.

Корректоры используются в составе узлов учета природного газа со следующими преобразователями:

-    преобразователи расхода (счетчики газа) с импульсным выходным сигналом низкой частоты 0 - 0,4 Гц или высокой частоты 0 - 5 кГц;

-    преобразователи давления и перепада давления с выходным сигналом постоянного тока 4 - 20 мА;

-    термопреобразователи сопротивления с номинальной статической характеристикой

Pt-100;

-    преобразователи температуры с выходным сигналом постоянного тока 4 - 20 мА. При использовании стандартных сужающих устройств объем газа вычисляется в

соответствии с ГОСТ 8.586.5-2005 «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений». Возможно подключение от 1 до 3 диффманометров одновременно для измерения перепада.

Отображение информации осуществляется с помощью двухстрочного алфавитноцифрового ЖКИ-дисплея. Корректоры обеспечивают индикацию следующих параметров:

-    объём газа, приведённый к стандартным условиям, м3;

-    объём газа, измеренный в рабочих условиях, м3;

-    объёмный расход, приведённый к стандартным условиям, м3/ч;

-    максимальный объемный расход, приведенный к стандартным условиям, м3/ч;

-    давление газа, МПа (бар);

-    перепад давления газа, МПа (мбар);

-    температура газа, °С;

-    коэффициент коррекции;

-    коэффициент сжимаемости;

-    суммарная энергия, МВт-ч;

-    коэффициент преобразования счетчика газа, имп/м3;

-    диапазоны измерения давления и температуры, МПа, °С;

-    стандартное давление и температура, МПа, °С;

-    сигналы тревог (неисправности и превышение пределов давления и температуры).

Корректоры имеют четыре независимых токовых выхода и три независимых релейных выхода для дистанционной передачи информации об измеряемых параметрах и сигналах тревоги. Корректоры имеют возможность подключения модема.

Корректоры выполнены в алюминиевом корпусе, который можно устанавливать на стене или на любой ровной поверхности. Конструкция корпуса обеспечивает степень защиты IP54 по ГОСТ 14254-96.

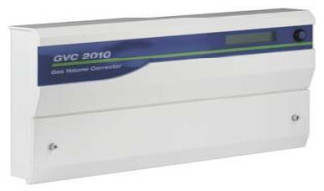

Внешний вид изображен на рисунке 1.

Рисунок 1. Внешний вид корректора

Программное обеспечение

Корректоры имеют встроенное программное обеспечение, предназначенное для обработки результатов измерений, выполнения расчетов и хранения данных. ПО записывается в ПЗУ на этапе производства, закрыто на аппаратно-программном уровне и поставляется с введенными параметрами, если у изготовителя имеется подробная информация о необходимых уставках и объекте применения. Изменение параметров возможно с помощью программы САТ100 через последовательный порт.

Уровень защиты ПО «GVC 2010» соответствует уровню “С” по МИ 3290-2010. Метрологически значимое внутреннее ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений при условии смены заводского пароля доступа, на подобающий по уровню защищенности и безопасности.

Таблица 1

Технические характеристики

Метрологические характеристики приведены в табл. 2.

Таблица 2

Продолжение таблицы 2

Знак утверждения типа

наносится на переднюю панель корректора в виде наклейки и на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входят:

Поверка

осуществляется в соответствии с методикой поверки 435-100-2014 МП «Корректоры объема газа GVC 2010. Методика поверки», утвержденной ФГУ «Тест-С.-Петербург» 20.01.2014 г. Основные средства поверки:

-    генератор сигналов произвольной формы 33220А, 110-3 - 106 Гц;

-    калибратор многофункциональный BEAMEX МС6, 1 - 60 В, ПГ ±0,007 %, 1 - 25 мА, ПГ ±0,01 %, 0 - 400 Ом, ПГ ±0,009 %;

-    магазин сопротивлений Р4831, 0,001 - 105 Ом, КТ 0,02;

-    источник питания постоянного тока Б5-45, 0,1 - 50 В, ПГ ±0,1 %, 0 - 0,5 А, ПГ ±0,2 %.

Сведения о методах измерений

Методика измерения и вычисления объема газа изложена в Руководстве по эксплуатации, ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков газа» и ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений».

Нормативные и технические документы, устанавливающие требования к корректорам объема газа GVC 2010

1.    ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков газа».

2.    ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости».

3.    ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений».

4.    Техническая документация фирмы «CUBES AND TUBES OY», Финляндия.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
