| Номер в госреестре | 16519-12 |
| Наименование СИ | Приборы регистрирующие |
| Обозначение типа СИ | μR10000, μR20000 |
| Изготовитель | "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric China Co., Ltd.", Китай (срок свидетельства: 01.03.2027 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы регистрирующие ^R10000, |iR20000 предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующего резистора), выходных сигналов от термопар и термопреобразователей сопротивления.

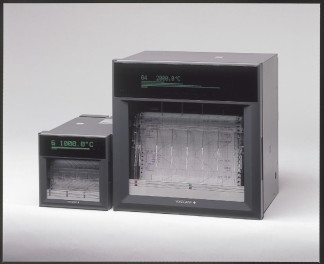

Приборы представляют собой устройства в стальном корпусе с диаграммной бумажной лентой, точечно-матричным дисплеем и набором функциональных клавиш на передней панели, закрываемой герметичной прозрачной дверцей.
С обратной стороны расположены съемные клеммные колодки для подключения проводов электропитания, измерительных проводов.
Аналоговые сигналы преобразуются в цифровые 14-разрядным аналого-цифровым преобразователем (АЦП). Настройка регистраторов осуществляется при помощи функциональных клавиш, расположенных за дверцей прибора.
Измерительная информация регистрируется в виде кривых на диаграммной бумажной ленте: перьевым способом до 4-х сигналов и матричным способом до 24-х сигналов. На точечно-матричном дисплее индицируется значение только одного измерительного канала с возможностью выбора.
Приборы могут подключаться к персональному компьютеру по средствам интерфейса Ethernet, RS-422A/485, устройства сопряжения.
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразова-ни Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики регистраторов нормированы с учетов влияния на них
БПО.
Для конфигурирования приборов регистрирующих |iR10000, |iR20000 используется прикладное программное обеспечение RXA10 (далее НПО RXA10). ППО RXA10 устанавливается на персональный компьютер (далее ПК). ППО RXA10 позволяет:
- получить файл настроек подключенного каким-либо выше описанным способом устройства регистрирующего |iR10000 или |iR20000 для внесения изменений или сохранения его на носителе информации, поддерживаемом ПК;
- открыть сохраненный файл настроек устройства регистрирующего ^R10000 или |iR20000 для внесения изменений с последующим сохранением его на носителе информации, поддерживаемом ПК;
- создать файл настроек устройства регистрирующего ^R10000 или |iR20000 с последующим сохранением его на носителе информации, поддерживаемом ПК;
- записать файл настроек на устройство регистрирующее |iR10000 или ^R20000, подключенное каким-либо выше описанным способом.
Программа RXA10 не имеет доступ к энергонезависимой памяти регистраторов и не позволяет заменять или корректировать БПО
Идентификационные данные ПО приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентифика тора |
| БПО | - | 1.01 и выше | Не используется | |
| ППО | RXA10 | R3.04.01 и выше | Не используется | |
Основные метрологические характеристики приборов mR10000, mR20000 приведены в таблице 2
Таблица 2
| Диапазон измерений | Пределы допускаемой основной абсолютной погрешности цифровой индикации, ± Дои | Наименьший разряд цифровой индикации y |
| от минус 20 до плюс 20 мВ | ± (0,1 % Х + 2 y) | 10 мкВ |
| от минус 60 до плюс 60 мВ | 10 мкВ | |
| от минус 200 до плюс 200 мВ | 100 мкВ | |
| от минус 2 до 2 В | 1 мВ | |
| от минус 6 до плюс 6 В | 1 мВ | |
| от минус 20 до плюс 20 В | 10 мВ | |
| от минус 50 до плюс 50 В | ± (0,1 % Х + 3 y) | 10 мВ |
| от 1 до 5 В | ± (0,1 % Х + 2 y) | 1 мВ |
| Сигналы от термопар типов | ||
| R: от 0 до 1760 °С | ± 3,7 °C в диапазоне от 0 до 100 °С ± 1,5 °C в диапазоне свыше 100 до 300 °С ± (0,15 % Х + 1,0 °C) свыше 300 °С | 0,1 °C |
| S: от 0 до 1760 °С | ||
| B: от 0 до 1820 °С | в диапазоне от 0 до 400 °С погрешность не нормируется ± 2,0 °C в диапазоне свыше 400 до 600 °С ± (0,15 % Х + 1,0 °C) свыше 600 °С | |
| K: от минус 200 до плюс 1370 °С | ± (0,15% Х+ 1,0 °C) в диапазоне от минус 200 до минус 100 °C ± (0,15% Х+ 0,7 °C) свыше минус 100 °C | |
| E: от минус 200 до плюс 800 °С | ± (0,15 % Х+ 0,5 °C) | |
| J: от минус 200 до плюс 1100 °С | ± (0,15 % Х+ 0,7 °C) в диапазоне от минус 200 до минус 100 °C ± (0,15 % Х+ 0,5 °C) свыше минус 100 °C | |
| T: от минус 200 до плюс 400 °С | ± (0,15 % Х+ 0,5 °C) | |
| N: от 0 до 1300 °С | ± (0,15 % Х+ 0,7 °C) | |
| W: от 0 до 2315 °С | ± (0,15 % Х+ 1,0 °C) | |
| L*: от минус 200 до плюс 900 °С | ± (0,15 % Х+ 0,7 °C) в диапазоне от минус 200 до минус 100 °C ± (0,15 % Х+ 0,5 °C) свыше минус 100 °C | |
| U*: от минус 200 до плюс 400 °С | ± (0,15 % Х+ 0,5 °C) | |
| Сигналы от термопреобразователей сопротивления | ||
| Pt 100: от минус 200 до плюс 600 °C | ± (0,15 % Х+ 0,3 °C) | 0,1 °C |
Примечания:
Х - значение верхнего предела диапазона измерений, * - по градуировочным таблицам DIN 43710
Пределы допускаемой основной приведённой погрешности регистрации на диаграммной ленте
где D - диапазон регистрации.
Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды в пределах рабочих условий применения:
для цифровой индикации: ± (0,1 % Х +1 у) / 10 °C,
для регистрации: ± (0,1 % Х +1 у + 0,2 % D)/ 10 °С (не включая погрешность компенсации температуры холодного спая).
Пределы допускаемой дополнительной погрешности от изменения на 2 Гц частоты источника питания переменного тока от 90 до 132 В или от 180 до 250В: для: цифровой индикации ± (0,1 % Х +1 у),
регистрации то же, что для цифровой индикации.
Пределы допускаемой дополнительной погрешности от изменения напряжения источника питания переменного тока:
для: цифровой индикации ± 1 разряд; регистрации: ± 0,1 % D.
Пределы допускаемой дополнительной погрешности от воздействия магнитного поля: для: цифровой индикации: ± (0,1 % X +10 y); регистрации: ± 0,5% D.
Погрешность канала компенсации температуры холодного спая:
- для K, J, E, T, N, L, U ± 0,5 °C,
- для R, S, B, W ± 1 °С.
Скорость продвижения диаграммной ленты:
для перьевой модели от 5 до 12000 мм/ч, для матричной модели от 1 до 1500 мм/ч.
Погрешность скорости продвижения диаграммной ленты ± 0,1 %.
Периодичность регистрации измерений:
- перьевая модель непрерывно,
- матричная 6 точек / 10 с, 12 точек / 15 с, 18 точек / 20 с, 24 точки / 30 с.
Рабочие условия применения:
- температура окружающего воздуха от 0 до 50 °С, (нормальное значение температуры (23 ± 2) °С);
- относительная влажность от 20 до 80 % без конденсации;
- питание:
- от сети переменного тока напряжением от 90 до 132 В или от 180 до 250 В, частотой 50 Гц ± 2 %;
- от источника постоянного тока от 21,6 до 26,4 В.
Температура транспортирования от минус 25 до 60 °С.
Потребляемая мощность, не более для моделей mR10000 для моделей mR20000
40 ВА; 55 ВА
Габаритные размеры mR10000, не более, мм 152x152x248
(1R20000, не более, мм 295x295x244
Масса, не более, кг mR10000 2,5;
mR20000 9,0.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
В комплект одного регистратора входят: диаграммная бумага, картридж (тип и цвет в зависимости от модели), крепления для монтажа, Руководство по эксплуатации . Стандартного комплекта ЗИП в наборе нет. ЗИП комплектуется отдельно, как запасные части или аксессуары.
| Наименование | Код |
| - прибор регистрирующий | - |
| - руководство по эксплуатации | - |
| - комплект ЗИП | - |
| • электронные платы | B88xxxx |
| • части корпуса | B99xxxx |
| • крепление и винты | Y 93xxxx |
| • провод питания | A10xxxx |
| • резистор | 41592x 43892x |
| • картридж с красящей лентой | В990ххх |
| • картридж сменного фломастера, плоттерное перо | В9902хх |
| • Монтажный кронштейн | В9900ВХ |
| • диаграммная бумага | B95xxxx |
осуществляется в соответствии с документом: МП 16519-12 «Приборы регистрирующие (1R10000, (1R20000. Методика поверки», утверждённой ГЦИ СИ ФГУП «ВНИИМС»
16.01.2012 г.
Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им), мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5»10-6).
Методы измерений изложены документах: «Приборы регистрирующие mR10000. Руководство по эксплуатации» IM 04P01B01-01R; «Приборы регистрирующие mR20000. Руководство по эксплуатации» IM 04P02B01-01R.
Нормативные документы, устанавливающие требования к приборам регистрирующим ^R10000, ^R20000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 7164-78 Приборы автоматические следящего уравновешивания ГСП. Об
щие технические условия.
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2281 |
| Поверителей | 62 |
| Актуальность данных | 20.11.2024 |
